Nouveau Filtre RF SAW (0,7 GHz - 2,65 GHz) : série GSRF TAxxxx Agrandir l'image

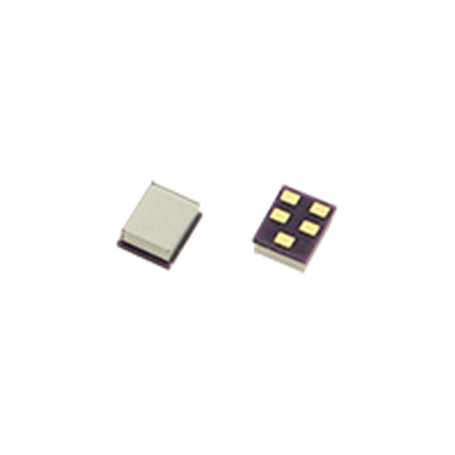

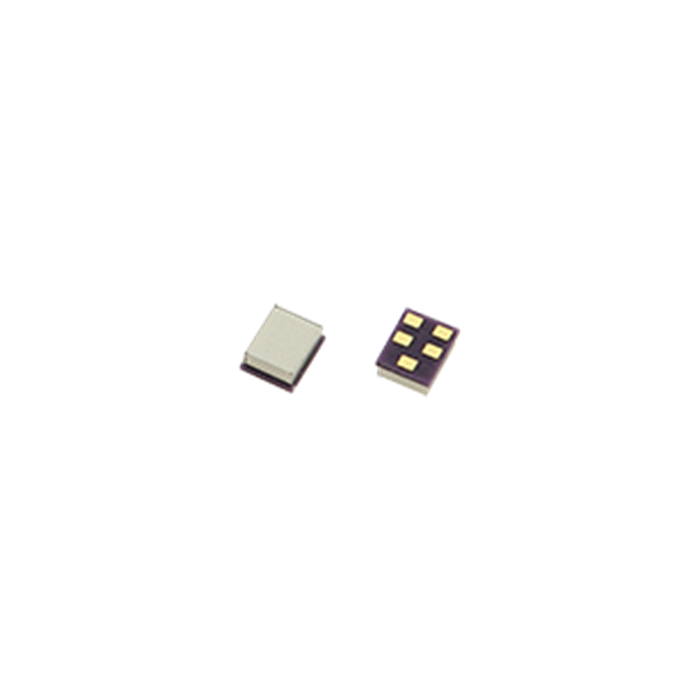

Filtre RF SAW, 1.1 x 0.9 mm (0,7 GHz - 2,65 GHz) : série GSRF TAxxxx | GOLLEDGE

La série GSRF TAxxxx regroupe des filtres RF SAW (et une variante BAW) à très faible encombrement, optimisés pour les architectures RF sub-GHz et UHF jusqu’aux bandes cellulaires & GNSS.

Plus de détails

Description

La série GSRF TAxxxx regroupe des filtres RF SAW (et une variante BAW) à très faible encombrement, optimisés pour les architectures RF sub-GHz et UHF jusqu’aux bandes cellulaires & GNSS. Disponibles en boîtiers SMD céramique 1,1 × 0,9 mm et 1,4 × 1,1 mm, ces filtres couvrent des fréquences centrales de ~700 MHz à 2,65 GHz avec des largeurs de bande typiques de 10 à 105 MHz.

Avantages :

  • Ultra-compact : empreintes 1,1×0,9 mm & 1,4×1,1 mm, profils 0,44–0,65 mm.
  • Large couverture : sous-bandes 700–900, 900–1000, 1,1–1,3, 1,5–1,6, 1,7–2,0 et 2,1–2,65 GHz.
  • Bandes passantes adaptées : étroites (10–20 MHz) à larges (≥80 MHz) selon application.
  • Intégration simplifiée : filtrage IF/RF, coexistence multi-normes, respect des masques CEM.

Caractéristiques principales :

  • Technologie : SAW (Surface Acoustic Wave), une référence BAW indiquée en note.
  • Boîtiers : 1,1 × 0,9 mm (H = 0,44–0,55 mm) et 1,4 × 1,1 mm (H = 0,5–0,6 mm).
  • Fréquences centrales couvertes : ~707, 725, 737–788, 806–897, 836–942, 1,176–1,189, 1,207, 1,265, 1,582–1,589, 1,742–1,950, 2,017–2,655 GHz.

Applications typiques :

  • Sub-GHz / UHF : filtrage Rx/Tx, frontaux RF compacts, coexistence cellulaires/ISM.
  • GNSS (L1/L2/L5 proches) : pré-sélection et suppression d’images.
  • Cellulaire 1,7–2,6 GHz : bande de base RF, modules radio multibandes.
  • Objets connectés et équipements embarqués à forte contrainte d’encombrement.

Spécifications et modèles disponibles :

GSRF – 700 à 900 MHz :

Référencef0 (MHz)BWBoîtierHNotes
TA2438A 707,5 17 1,1×0,9 0,5 Narrow
TA2547A 725,5 45 1,4×1,1 0,6
TA2037A 737,5 17 1,1×0,9 0,5 Narrow
TA1949A 737,5 17 1,1×0,9 0,5 Narrow
TA2509A 763 10 1,1×0,9 0,44 Narrow
TA1897A 773 30 1,1×0,9 0,5
TA1898A 788 30 1,1×0,9 0,5
TA1813A 782 10 1,1×0,9 0,5 Narrow
TA2062A 751 10 1,1×0,9 0,5 Narrow
TA1694A 751 10 1,1×0,9 0,5 Narrow
TA2041A 806 30 1,1×0,9 0,5
TA2041C 806 30 1,1×0,9 0,5 (variante produit)
TA2042A 847 30 1,1×0,9 0,5
TA2042B 847 30 1,1×0,9 0,5 (variante)
TA1811A 881,5 25 1,1×0,9 0,5
TA1690A 881,5 25 1,1×0,9 0,5
TA1814A 897,5 34,2 1,1×0,9 0,5

GSRF – 900 à 1 010 MHz :

Référencef0 (MHz)BWBoîtierHNotes
TA1726A 942,5 30,2 1,4×1,1 0,5
TA1743A 942,5 35 1,1×0,9 0,5
TA1839A 942,5 35 1,1×0,9 0,5
TA1839B 942,5 35 1,1×0,9 0,5 (variante produit)
TA1839C 942,5 35 1,1×0,9 0,5
TA2448A 1189 50 1,1×0,9 0,5 GNSS-like
TA2448B 1189 50 1,1×0,9 0,55 GNSS-like
TA2471A 1176,5 25 1,1×0,9 0,55 GNSS-like (L5 proche)
TA2471B 1176,5 25 1,1×0,9 0,55 GNSS-like
TA2543A 1176,45 20 1,1×0,9 0,55 Narrow, GNSS-like
TA2414A 1265 50 1,4×1,1 0,6 GNSS-like
TA2552A 1278,5 55 1,4×1,1 0,6 GNSS-like
TA2637A 1207,5 83 1,1×0,9 0,55 GNSS-like (L2C proche)

GSRF – 1 500 à 1 600 MHz (GNSS-like) :

Référencef0 (MHz)BWBoîtierHNotes
TA1804A 1582,469 46 1,1×0,9 0,5 GNSS-like
TA1954A 1582,47 46,84 1,1×0,9 0,5 GNSS-like
TA1954D 1582,47 46,84 1,1×0,9 0,55 GNSS-like
TA1573A 1583 46,79 1,1×0,9 0,55 GNSS-like
TA1859A 1585,653 40,466 1,1×0,9 0,5 GNSS-like
TA2250A 1585,655 40,47 1,1×0,9 0,55 GNSS-like
TA2291A 1585,655 40,47 1,1×0,9 0,6 GNSS-like
TA1310A 1588,655 34,47 1,4×1,1 0,5 GNSS-like

GSRF – 1 700 à 2 000 MHz (Cell) :

Référencef0 (MHz)BWBoîtierHNotes
TA1872A 1732,5 45 1,1×0,9 0,47 Cell
TA1695A 1740 60 1,4×1,1 0,5 Cell
TA2630A 1740 60 1,4×1,1 0,6 Cell
TA1885A 1747,5 75 1,1×0,9 0,5 Wide
TA1843A 1842,5 75 1,1×0,9 0,5 Wide
TA1843C 1842,5 75 1,1×0,9 0,5 Wide
TA1843D 1842,5 75 1,1×0,9 0,55 Wide
TA1857A 1842,5 75 1,1×0,9 0,5 Wide
TA2018A 1900 40 1,1×0,9 0,55 Cell
TA1871A 1880 60 1,1×0,9 0,5 Cell
TA2628A 1880 58,8 1,4×1,1 0,6 Cell
TA1815A 1950 60 1,1×0,9 0,5 Cell
TA1950A 1960 60 1,1×0,9 0,5 Cell
TA1870C 1960 60 1,1×0,9 0,5 Cell
TA1950D 1960 60 1,1×0,9 0,55 Cell
TA1953A 1945 30 1,4×1,1 0,5 Narrow
TA2667B 2017,5 15 1,1×0,9 0,5 Narrow

GSRF – 2,1 à 2,2 GHz (Cell) :

Référencef0 (MHz)BWBoîtierHNotes
TA1818B 2140 60 1,4×1,1 0,5 Cell
TA1845C 2140 60 1,1×0,9 0,5 Cell
TA1845B 2140 60 1,1×0,9 0,5 (variante produit)
TA1698A 2140 60 1,4×1,1 0,5
TA1699A 2140 60 1,1×0,9 0,5
TA1699D 2140 60 1,1×0,9 0,55
TA2473A 2155 50 1,1×0,9 0,5

GSRF – 2,3 à 2,7 GHz (Cell / Wi-Fi / GNSS adjacences) :

Référencef0 (MHz)BWBoîtierHNotes
TA2015A 2350 100 1,1×0,9 0,5 Wide
TA2404B 2350 100 1,1×0,9 0,5 Wide
TA1963A 2350 100 1,4×1,1 0,6 Wide
TA2393A 2332,5 25 1,1×0,9 0,55 Narrow
TA2574A 2355 10 1,1×0,9 0,5 Narrow
TA1834A 2441,7 83,5 1,4×1,1 0,5 Wi-Fi adj.
TA2105A 2442 79 1,1×0,9 0,5 Wi-Fi adj.
TA2621A 2442 79 1,1×0,9 0,5 Wi-Fi adj.
TA2104A 2441,75 83,5 1,1×0,9 0,55 Wi-Fi adj.
TA2537A 2441,75 83,5 1,1×0,9 0,55 Wi-Fi adj.
TA1869A 2442,0 79 1,4×1,1 0,65 BAW
TA1886A 2535 70 1,1×0,9 0,5
TA1962A 2595 50 1,4×1,1 0,6 Narrow
TA1964A 2605 100 1,4×1,1 0,6 Wide
TA1967A 2602,5 105 1,1×0,9 0,55 Wide
TA1970A 2602,5 105 1,1×0,9 0,55 Wide
TA1971A 2602,5 105 1,1×0,9 0,55 Wide
TA1847A 2655 70 1,1×0,9 0,5
TA1847B 2655 70 1,1×0,9 0,5 (variante produit)
TA1847C 2655 70 1,1×0,9 0,5

8 autres produits dans la même catégorie
