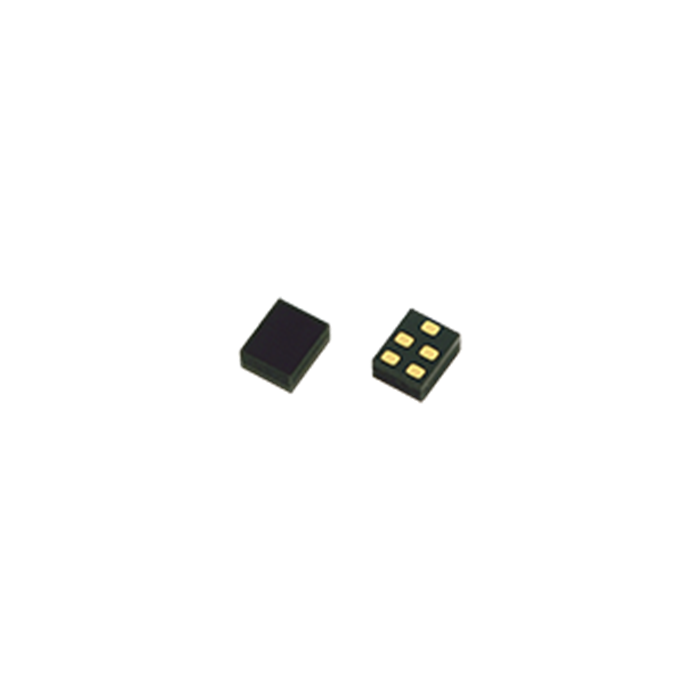

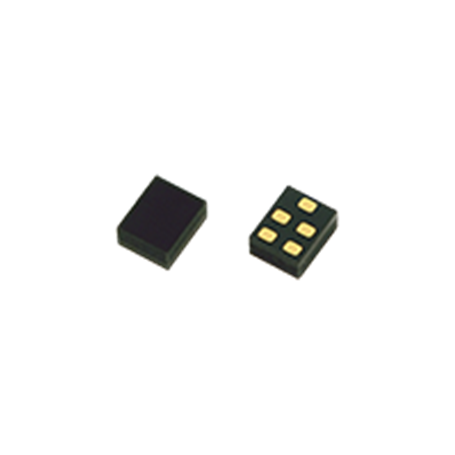

Nouveau Filtre RF SAW/BAW  (0,4 GHz - 2,65 GHz) : série GSRF TAxxxx Agrandir l'image

Filtre RF SAW/BAW, 1.4 x 1.1 mm (0,4 GHz - 2,65 GHz) : série GSRF TAxxxx | GOLLEDGE

La série GSRF TAxxxx regroupe des filtres RF SAW (et une référence BAW) à très faible encombrement, dédiés aux frontaux RF sub-GHz, UHF et bandes cellulaires/GNSS.

Plus de détails

Description

La série GSRF TAxxxx regroupe des filtres RF SAW (et une référence BAW) à très faible encombrement, dédiés aux frontaux RF sub-GHz, UHF et bandes cellulaires/GNSS. Disponibles en boîtiers SMD céramique 1,1 × 0,9 mm et 1,4 × 1,1 mm (hauteur 0,44 à 0,70 mm), ils couvrent des fréquences centrales d’environ 403,5 MHz à 2,655 GHz avec des bandes passantes de 2 à 105 MHz selon les modèles.

Avantages :

  • Ultra-compact : empreintes 1,1 × 0,9 mm et 1,4 × 1,1 mm, profils bas 0,44–0,70 mm.
  • Couverture étendue : sous-bandes 700–900, 900–1000, 1,1–1,3, 1,5–1,6, 1,7–2,0, 2,1–2,65 GHz.
  • BWs adaptées : versions étroites (2–20 MHz) et larges (≥ 60 MHz) pour répondre aux masques CEM/coexistence.
  • Intégration simplifiée : filtrage Rx/Tx, pré-sélection, suppression d’images et d’harmoniques.

Caractéristiques principales :

  • Technologie : SAW (Surface Acoustic Wave) ; 1 réf. BAW signalée.
  • Boîtiers SMD : 1,1 × 0,9 mm (H = 0,44 / 0,50 / 0,55 mm) et 1,4 × 1,1 mm (H = 0,50 / 0,60 / 0,70 mm).
  • Fréquences représentatives : 725 / 737–788 / 806–897 / 836–943 MHz, 1,176–1,189 / 1,207 / 1,265 / 1,575–1,591 / 1,583–1,589 GHz, 1,732–2,0 / 2,14–2,655 GHz.

Applications typiques :

  • Sub-GHz / UHF : 700–900 MHz (coexistence cellulaires/ISM), 403/433/868/915 MHz adjacents.
  • GNSS proches (L1/L2/L5) : 1,176–1,591 GHz (pré-sélection, rejet adjacent).
  • Cellulaire 1,7–2,65 GHz : filtres Rx/Tx compacts pour modules radio multibandes.
  • Wi-Fi 2,4 GHz & ISM : protection des canaux adjacents / coexistence.

Spécifications et modèles disponibles :

Boîtier 1,4 × 1,1 mm (H = 0,50 mm) :

Référencef0BWBoîtierHTechno
TA1818B 2140 60 1,4×1,1 0,50 SAW
TA1834A 2441,7 83,5 1,4×1,1 0,50 SAW
TA1953A 1945 30 1,4×1,1 0,50 SAW
TA1310A 1588,655 34,47 1,4×1,1 0,50 SAW
TA1629A 2450 100 1,4×1,1 0,50 SAW
TA1691A 836,5 25 1,4×1,1 0,50 SAW
TA1695A 1740 60 1,4×1,1 0,50 SAW
TA1698A 2140 60 1,4×1,1 0,50 SAW
TA1726A 942,5 30,2 1,4×1,1 0,50 SAW

Boîtier 1,4 × 1,1 mm (H = 0,60 mm) :

Référencef0BWBoîtierHTechno
TA2269A 2441,75 83,5 1,4×1,1 0,60 SAW
TA2414A 1265 50 1,4×1,1 0,60 SAW
TA2547A 725,5 45 1,4×1,1 0,60 SAW
TA2551A 1587,1 55 1,4×1,1 0,60 SAW
TA2552A 1278,5 55 1,4×1,1 0,60 SAW
TA2596A 725 45 1,4×1,1 0,60 SAW
TA2628A 1880 58,8 1,4×1,1 0,60 SAW
TA2630A 1740 60 1,4×1,1 0,60 SAW
TA1962A 2595 50 1,4×1,1 0,60 SAW
TA1963A 2350 100 1,4×1,1 0,60 SAW

Boîtier 1,4 × 1,1 mm (H = 0,70 mm) :

Référencef0BWBoîtierHTechno
TA0757A 1575,42 2 1,4×1,1 0,70 SAW
TA0796A 1575,42 2 1,45×1,15 0,70 SAW
TA1143A 722 11,42 1,4×1,1 0,70 SAW
TA1173A 722 11,42 1,4×1,1 0,70 SAW
TA1218A 2436 72 1,4×1,1 0,70 SAW
TA1218E 2436 72 1,4×1,1 0,70 SAW
TA1426B 2595 50 1,4×1,1 0,70 SAW
TA1465B 2535 70 1,4×1,1 0,70 SAW
TA1661A 1583 46,79 1,4×1,1 0,70 SAW
TA1673A 1890 15,552 1,4×1,1 0,70 SAW
TA1704A 2345 90 1,4×1,1 0,70 SAW
TA1766A 925,2 5,8 1,4×1,1 0,70 SAW
TA1946A 869 2 1,4×1,1 0,70 SAW
TA2014A 1575,42 2 1,4×1,1 0,70 SAW
TA2035A 866,5 7 1,4×1,1 0,70 SAW
TA2093A 869 2 1,4×1,1 0,70 SAW
TA2156A 1176,45 20 1,4×1,1 0,70 SAW
TA2298A 1225 60 1,4×1,1 0,70 SAW
TA1425A 1575,42 2 1,4×1,1 0,70 SAW
TA1426A 2595 50 1,4×1,1 0,70 SAW
TA1462A 2338,755 12,5 1,4×1,1 0,70 SAW
TA1465A 2535 70 1,4×1,1 0,70 SAW
TA1468A 2441,8 83,5 1,4×1,1 0,70 SAW
TA1500A 1590,155 31,47 1,4×1,1 0,70 SAW
TA1596A 908,42 19 1,4×1,1 0,70 SAW
TA1599A 1575,42 2 1,4×1,1 0,70 SAW
TA1610A 915 26 1,4×1,1 0,70 SAW
TA1655A 806 30 1,4×1,1 0,70 SAW
TA1656A 847 30 1,4×1,1 0,70 SAW
TA1661B 1583 46,79 1,4×1,1 0,70 SAW
TA1711A 2595 50 1,4×1,1 0,70 SAW
TA1812A 866 2 1,4×1,1 0,70 SAW
TA1835A 1268,52 20,46 1,4×1,1 0,70 SAW
TA1903A 1217 44 1,4×1,1 0,70 SAW
TA1904A 1615,68 8,16 1,4×1,1 0,70 SAW
TA1911A 2442 79 1,4×1,1 0,70 SAW
TA1913A 2410 20 1,4×1,1 0,70 SAW
TA1918A 911,5 27 1,4×1,1 0,70 SAW
TA2281A 1582,40 46,61 1,4×1,1 0,70 SAW

Boîtier 1,1 × 0,9 mm (H = 0,44 / 0,50 / 0,55 mm) :

Référencef0BWBoîtierHTechno
TA2509A 763 10 1,1×0,9 0,44 SAW
TA2037A 737,5 17 1,1×0,9 0,50 SAW
TA2041A 806 30 1,1×0,9 0,50 SAW
TA2042A 847 30 1,1×0,9 0,50 SAW
TA2042B 847 30 1,1×0,9 0,50 SAW
TA2062A 751 10 1,1×0,9 0,50 SAW
TA1811A 881,5 25 1,1×0,9 0,50 SAW
TA1813A 782 10 1,1×0,9 0,50 SAW
TA1814A 897,5 34,2 1,1×0,9 0,50 SAW
TA1815A 1950 60 1,1×0,9 0,50 SAW
TA1845C 2140 60 1,1×0,9 0,50 SAW
TA1857A 1842,5 75 1,1×0,9 0,50 SAW
TA1871A 1880 60 1,1×0,9 0,50 SAW
TA1885A 1747,5 75 1,1×0,9 0,50 SAW
TA1886A 2535 70 1,1×0,9 0,50 SAW
TA1950A 1960 60 1,1×0,9 0,50 SAW
TA2015A 2350 100 1,1×0,9 0,50 SAW
TA2105A 2442 79 1,1×0,9 0,50 SAW
TA2393A 2332,5 25 1,1×0,9 0,55 SAW
TA2448A 1189 50 1,1×0,9 0,50 SAW
TA2473A 2155 50 1,1×0,9 0,50 SAW
TA2574A 2355 10 1,1×0,9 0,50 SAW
TA2621A 2442 79 1,1×0,9 0,50 SAW
TA2667B 2017,5 15 1,1×0,9 0,50 SAW
TA1743A 942,5 35 1,1×0,9 0,50 SAW
TA1699D 2140 60 1,1×0,9 0,55 SAW
TA1843D 1842,5 75 1,1×0,9 0,55 SAW
TA1950D 1960 60 1,1×0,9 0,55 SAW
TA2016A 876,5 35 1,1×0,9 0,55 SAW
TA1869A 2442 79 1,4×1,1 0,65 BAW
TA2448B 1189 50 1,1×0,9 0,55 SAW
TA2250A 1585,655 40,47 1,1×0,9 0,55 SAW
TA2396A 1582,4 46,61 1,4×1,1 0,65 SAW
