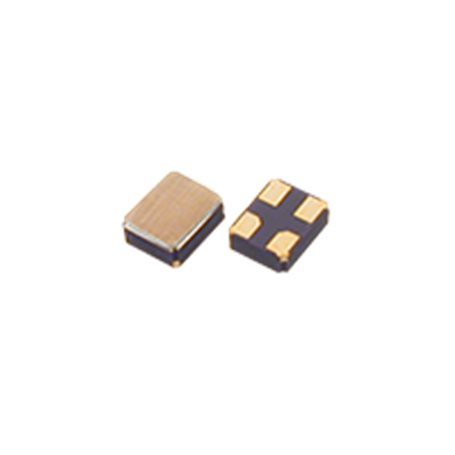

Nouveau Filtre RF SAW ultra-compact 2,5 × 2,0 mm (2 MHz - 60 MHz) : série GSRF TAxxxx Agrandir l'image

Filtre RF SAW ultra-compact 2,5 × 2,0 mm (2 MHz - 60 MHz) : série GSRF TAxxxx | GOLLEDGE

Les profils d’encombrement 0,70 / 0,75 / 0,90 / 1,00 mm permettent d’adresser des frontaux RF compacts, avec des largeurs de bande de 1,6 à 75 MHz selon la référence.

Plus de détails

Description

Cette fiche regroupe les filtres RF SAW GSRF TAxxxx en boîtier 2520 (2,5 × 2,0 mm), couvrant des bandes sub-GHz, UHF, cellulaires et GNSS-like. Les profils d’encombrement 0,70 / 0,75 / 0,90 / 1,00 mm permettent d’adresser des frontaux RF compacts, avec des largeurs de bande de 1,6 à 75 MHz selon la référence.

Avantages :

  • Format 2520 universel : intégration simplifiée sur PCB haute densité.
  • Profils bas (H = 0,70 à 1,00 mm) pour designs contraints en Z-height.
  • Plages de BW de très étroites (2–10 MHz) à larges (≥ 60 MHz) pour la coexistence multi-normes et le respect des masques CEM.
  • Couverture étendue : ~403,5 / 719 / 836–943 / 1 542–1 647 / 1 747–2 140 / 1 842–1 960 MHz, etc.

Caractéristiques principales :

  • Technologie : SAW (Surface Acoustic Wave).
  • Boîtier SMD : 2,5 × 2,0 mm, hauteurs 0,70 / 0,75 / 0,90 / 1,00 mm selon modèle.
  • Indicateurs de lecture rapide (colonne « Profil ») : Narrow ≤ 10–15 MHz · Standard ≈ 20–40 MHz · Wide ≥ 60 MHz · GNSS-like autour de 1 575 MHz.

Applications typiques :

  • Pré-sélection Rx/Tx en sub-GHz, UHF et bandes cellulaires.
  • GNSS-like (L1 ~ 1 575,42 MHz) : filtrage sélectif très étroit.
  • IoT / modules RF : réduction d’images et d’interférences adjacentes, optimisation CEM.

Spécifications et modèles disponibles :

Hauteur 0,70 mm :

Référencef0 (MHz)BW (MHz)Dimensions (mm)H (mm)Profil
TA1376A 403,5 1,6 2,5 × 2,0 0,70 Narrow

Hauteur 0,75 mm :

Référencef0 (MHz)BW (MHz)Dimensions (mm)H (mm)Profil
TA0329A 907,5 70 2,5 × 2,0 0,75 Wide
TA0148H 881,5 25 2,5 × 2,0 0,75 Standard
TA0179F 942,5 35 2,5 × 2,0 0,75 Standard
TA0183F 836,5 25 2,5 × 2,0 0,75 Standard
TA0184F 881,5 25 2,5 × 2,0 0,75 Standard
TA0184G 881,5 25 2,5 × 2,0 0,75 Standard
TA0184H 881,5 25 2,5 × 2,0 0,75 Standard
TA0218F 942,5 35 2,5 × 2,0 0,75 Standard
TA0218G 942,5 35 2,5 × 2,0 0,75 Standard
TA0218H 942,5 35 2,5 × 2,0 0,75 Standard
TA0219F 1842,5 75 2,5 × 2,0 0,75 Wide
TA0219H 1842,5 75 2,5 × 2,0 0,75 Wide
TA0246G 1960 60 2,5 × 2,0 0,75 Wide
TA0319A 1960 60 2,5 × 2,0 0,75 Wide
TA0384A 2140 60 2,5 × 2,0 0,75 Wide
TA0425A 1542,5 35 2,5 × 2,0 0,75 Standard

Hauteur 0,90 mm :

Référencef0 (MHz)BW (MHz)Dimensions (mm)H (mm)Profil
TA0183B 836,5 25 2,5 × 2,0 0,90 Standard

Hauteur 1,00 mm :

Référencef0 (MHz)BW (MHz)Dimensions (mm)H (mm)Profil
TA0207A 1960 60 2,5 × 2,0 1,00 Wide
TA0213A 1575,42 2,0 2,5 × 2,0 1,00 GNSS-like · Narrow
TA0231A 942,5 35 2,5 × 2,0 1,00 Standard
TA0246A 1960 60 2,5 × 2,0 1,00 Wide
TA0285A 1575,42 2,4 2,5 × 2,0 1,00 GNSS-like · Narrow
TA0285F 1575,42 2,4 2,5 × 2,0 1,00 GNSS-like · Narrow
TA0285H 1575,42 2,4 2,5 × 2,0 1,00 GNSS-like · Narrow
TA0285J 1575,42 2,4 2,5 × 2,0 1,00 GNSS-like · Narrow
TA0285L 1575,42 2,4 2,5 × 2,0 1,00 GNSS-like · Narrow
TA0285M 1575,42 2,4 2,5 × 2,0 1,00 GNSS-like · Narrow
TA0295A 1575,42 2,0 2,5 × 2,0 1,00 GNSS-like · Narrow
TA0318F 1842,5 75 2,5 × 2,0 1,00 Wide
TA0319F 1960 60 2,5 × 2,0 1,00 Wide
TA0321G 881,5 25 2,5 × 2,0 1,00 Standard
TA0382A 1950 60 2,5 × 2,0 1,00 Wide
TA0382F 1950 60 2,5 × 2,0 1,00 Wide
TA0384F 2140 60 2,5 × 2,0 1,00 Wide
TA0401A 1950 60 2,5 × 2,0 1,00 Wide
TA0401B 1950 60 2,5 × 2,0 1,00 Wide
TA0401C 1950 60 2,5 × 2,0 1,00 Wide
TA0401F 1950 60 2,5 × 2,0 1,00 Wide
TA0401G 1950 60 2,5 × 2,0 1,00 Wide
TA0401H 1950 60 2,5 × 2,0 1,00 Wide
TA0402F 2140 60 2,5 × 2,0 1,00 Wide
TA0402H 2140 60 2,5 × 2,0 1,00 Wide
TA0402J 2140 60 2,5 × 2,0 1,00 Wide
TA0402K 2140 60 2,5 × 2,0 1,00 Wide
TA0425B 1542,5 35 2,5 × 2,0 1,00 Standard
TA0426A 1642,5 35 2,5 × 2,0 1,00 Standard
TA0434A 940,5 39 2,5 × 2,0 1,00 Standard
TA0434B 940,5 39 2,5 × 2,0 1,00 Standard
TA0434F 940,5 39 2,5 × 2,0 1,00 Standard
TA0531A 1575,42 10 2,5 × 2,0 1,00 Narrow
TA0656A 1747,5 75 2,5 × 2,0 1,00 Wide
TA0788A 1642,5 35 2,5 × 2,0 1,00 Standard
TA1067A 918 6 2,5 × 2,0 1,00 Narrow
TA1069A 1910 20 2,5 × 2,0 1,00 Narrow
