Filtre BAW – faible perte d’insertion, forte réjection (3550 MHz - 3700 MHz) : QPQ3550 | QORVO

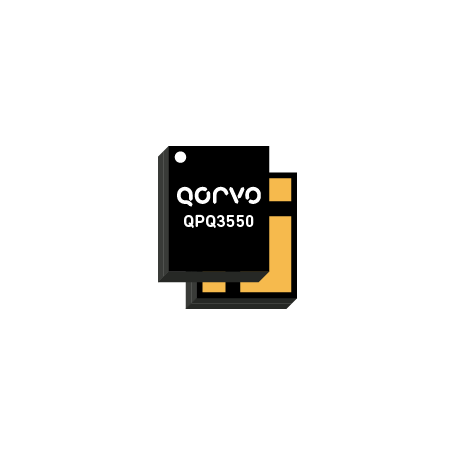

Le QPQ3550 est un filtre passe-bande BAW haute performance conçu pour la bande 48 (3GPP) et le spectre CBRS en Amérique du Nord. Intégrant une technologie avancée de filtrage acoustique, il offre un faible niveau de perte d’insertion, une réjection hors bande exceptionnelle et une robustesse élevée en puissance. Son conditionnement compact en boîtier LGA 2,0 × 1,6 mm en fait une solution idéale pour les équipements RF modernes à forte densité.

Avantages :

• Haute tenue en puissance : +27 dBm en fonctionnement continu
• Faible perte d’insertion : 2,7 dB maximum
• Réjection hors bande remarquable pour une meilleure sélectivité
• Aucune adaptation externe requise, simplifiant l’intégration
• Boîtier ultra-compact adapté aux designs RF miniaturisés
• Conformité RoHS et sans plomb

Caractéristiques principales :

• Bande passante : 150 MHz (B48 & CBRS)
• Plage de fréquence : 3550 – 3700 MHz
• Puissance admissible : +27 dBm
• Perte d’insertion : 2,7 dB max.
• Configuration : entrée/sortie unique
• Dimensions boîtier : 2,0 × 1,6 × 0,721 mm
• Montage : CMS (LGA)

Applications typiques :

• Radios CBRS
• Accès sans fil fixe (Fixed Wireless Access)
• Small Cells pour réseaux 4G/5G
