Description

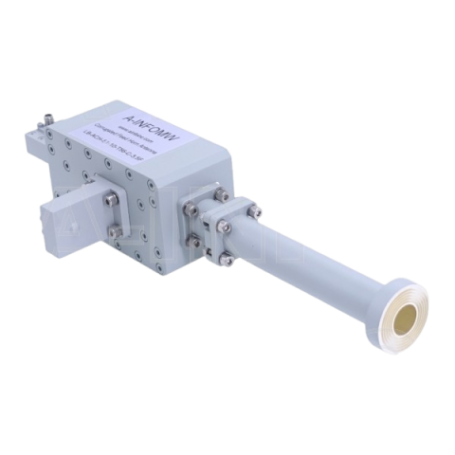

La série LB-ACH-51-10 regroupe des antennes cornet corruguées à polarisation linéaire (simple ou double), conçues pour la bande Ku étendue. Avec un gain nominal de 10 dBi et des options d’interface coaxiales (SMA, 3.5 mm) ou guide d’onde rectangulaire, ces modèles répondent aux exigences des laboratoires RF, bancs de test CATR et alimentations de réflecteurs.
Avantages :
- Large couverture fréquentielle : versions 12.4–26.5 GHz (T56) et 15–22 GHz (T02).
- Polarisation au choix : linéaire simple ou double linéaire selon les références.
- Flexibilité d’intégration : interfaces SMA femelle, 3.5 mm femelle ou guide d’onde.
- Options avec absorbeur (suffixe A1) pour réduire les réflexions parasites sur bancs de mesure.
- Diagramme stable et directivité contrôlée pour la métrologie et l’illumination de réflecteurs.
Caractéristiques principales :
- Fréquences : 12.4–26.5 GHz (T56) ou 15–22 GHz (T02)
- Gain : 10 dBi (nominal)
- Polarisation : linéaire simple ou double linéaire
- Interfaces : SMA femelle, 3.5 mm femelle, guide d’onde rectangulaire
- Option absorbeur : versions « A1 »
Applications typiques :
- Alimentation de réflecteurs (feed horn)
- CATR (Compact Antenna Test Range)
- Caractérisation d’antennes et mesures RF
- Laboratoires et validations hyperfréquences
Spécifications et modèles disponibles :
| Référence | Polarisation | Bande (GHz) | Gain (dBi) | Interface | Type | Absorbeur |
|---|
| LB-ACH-51-10-T56-C-SF-A1 |
Double linéaire |
12.4–26.5 |
10 |
SMA femelle |
Coaxial |
Oui |
| LB-ACH-51-10-T56-C-3.5F-A1 |
Double linéaire |
12.4–26.5 |
10 |
3.5 mm femelle |
Coaxial |
Oui |
| LB-ACH-51-10-T56-A-A1 |
Double linéaire |
12.4–26.5 |
10 |
Guide d’onde rectangulaire |
Waveguide |
Oui |
| LB-ACH-51-10-T56-C-3.5F |
Double linéaire |
12.4–26.5 |
10 |
3.5 mm femelle |
Coaxial |
Non |
| LB-ACH-51-10-T56-C-SF |
Double linéaire |
12.4–26.5 |
10 |
SMA femelle |
Coaxial |
Non |
| LB-ACH-51-10-T56-A |
Double linéaire |
12.4–26.5 |
10 |
Guide d’onde rectangulaire |
Waveguide |
Non |
| LB-ACH-51-10-T02-C-3.5F-A1 |
Double linéaire |
15–22 |
10 |
3.5 mm femelle |
Coaxial |
Oui |
| LB-ACH-51-10-T02-C-SF-A1 |
Double linéaire |
15–22 |
10 |
SMA femelle |
Coaxial |
Oui |
| LB-ACH-51-10-T02-A-A1 |
Double linéaire |
15–22 |
10 |
Guide d’onde rectangulaire |
Waveguide |
Oui |
| LB-ACH-51-10-T02-C-3.5F |
Double linéaire |
15–22 |
10 |
3.5 mm femelle |
Coaxial |
Non |
| LB-ACH-51-10-T02-C-SF |
Double linéaire |
15–22 |
10 |
SMA femelle |
Coaxial |
Non |
| LB-ACH-51-10-T02-A |
Double linéaire |
15–22 |
10 |
Guide d’onde rectangulaire |
Waveguide |
Non |
| LB-ACH-51-10-C-3.5F-A1 |
Linéaire (simple) |
15–22 |
10 |
3.5 mm femelle |
Coaxial |
Oui |
| LB-ACH-51-10-C-SF-A1 |
Linéaire (simple) |
15–22 |
10 |
SMA femelle |
Coaxial |
Oui |
| LB-ACH-51-10-A-A1 |
Linéaire (simple) |
15–22 |
10 |
Guide d’onde rectangulaire |
Waveguide |
Oui |
| LB-ACH-51-10-C-SF |
Linéaire (simple) |
15–22 |
10 |
SMA femelle |
Coaxial |
Non |
| LB-ACH-51-10-C-3.5F |
Linéaire (simple) |
15–22 |
10 |
3.5 mm femelle |
Coaxial |
Non |
| LB-ACH-51-10-A |
Linéaire (simple) |
15–22 |
10 |
Guide d’onde rectangulaire |
Waveguide |
Non |
