Description

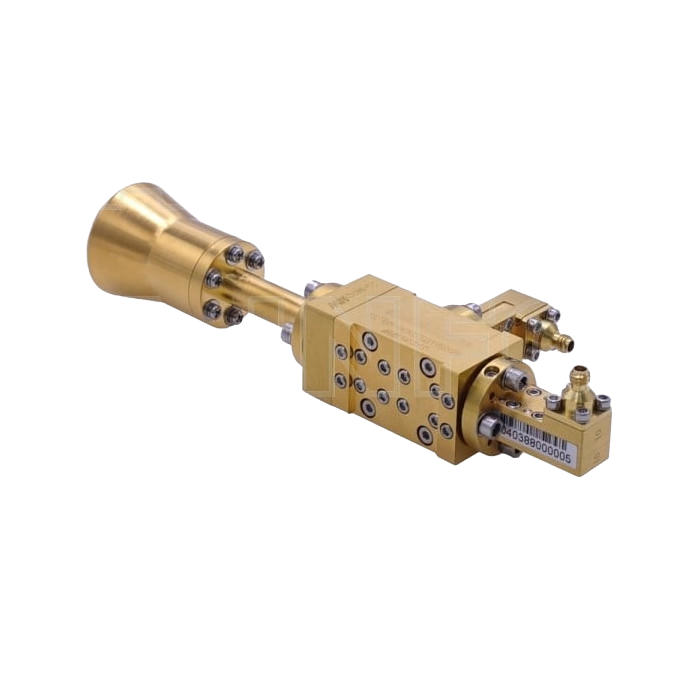

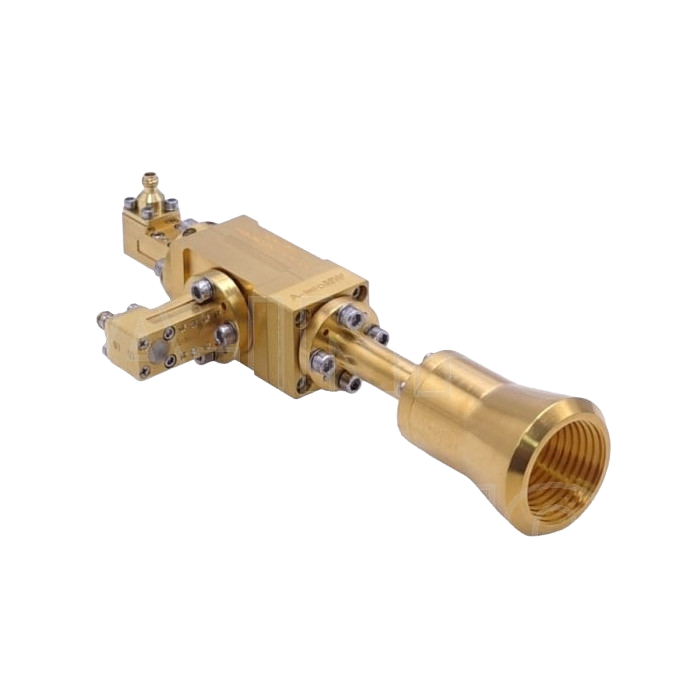

Les antennes cornet à double polarisation A-INFO WR15 couvrent une très large plage de fréquences de 50 à 110 GHz. Elles offrent des performances optimisées pour les mesures millimétriques, les essais radar et les applications de recherche en télécommunications à hautes fréquences. Conçues en cuivre et plaquées or, elles garantissent une excellente conductivité et une durabilité accrue dans les environnements de test exigeants.
Avantages :
- Large bande de fonctionnement : 50 à 110 GHz, idéale pour les mesures couvrant la bande W complète.
- Double polarisation linéaire (E/H) pour des mesures simultanées précises.
- Gain typique de 20 dBi assurant une directivité élevée et une efficacité de rayonnement optimale.
- Isolation croisée >30 dB garantissant une pureté de polarisation exceptionnelle.
- Finition plaquée or offrant une excellente stabilité de performance dans le temps.
Caractéristiques principales :
| Paramètre | Valeur / Spécification |
|---|
| Plage de fréquence (GHz) |
50.0 – 110.0 |
| Guide d’onde |
WR15 |
| Gain typique (dBi) |
20 |
| Polarisation |
Double linéaire (E et H) |
| Largeur de faisceau à 3 dB |
E : 13° typ. / H : 13° typ. |
| Isolation de polarisation croisée |
30 dB typ. |
| Isolation port à port |
Typ. 40 dB / Min. 30 dB |
| VSWR |
A Type : 2.0:1 typ. / C Type : 3.0:1 typ. |
| Connecteurs |
A Type : FUGP620 (UG-385/U) / C Type : 1.0 mm femelle |
| Matériau |
Cuivre |
| Finition |
Plaqué or |
| Dimensions (mm) |
A Type : 27.1 × 27.1 × 106.5 / C Type : 47.8 × 28.9 × 131.9 |
| Poids net (kg) |
A Type : 0.20 / C Type : 0.26 |
Applications typiques :
- Mesures et caractérisation d’antennes millimétriques.
- Bancs de test pour systèmes radar et 6G.
- Instrumentation de recherche en ondes millimétriques et sub-THz.
- Validation de dispositifs RF haute fréquence.
Pourquoi choisir cette antenne A-INFO WR15 :
- Large couverture de fréquence, adaptée à une grande variété d’essais.
- Conception robuste en cuivre plaqué or assurant fiabilité et stabilité.
- Haute isolation de polarisation et excellente linéarité pour des mesures précises.
- Disponibilité via ES France, distributeur expert reconnu pour son accompagnement technique et son support sur mesure.
