Description

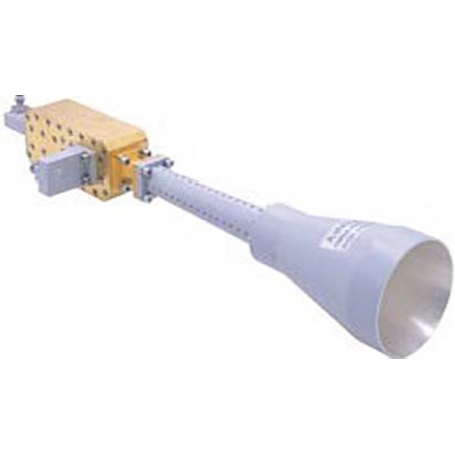

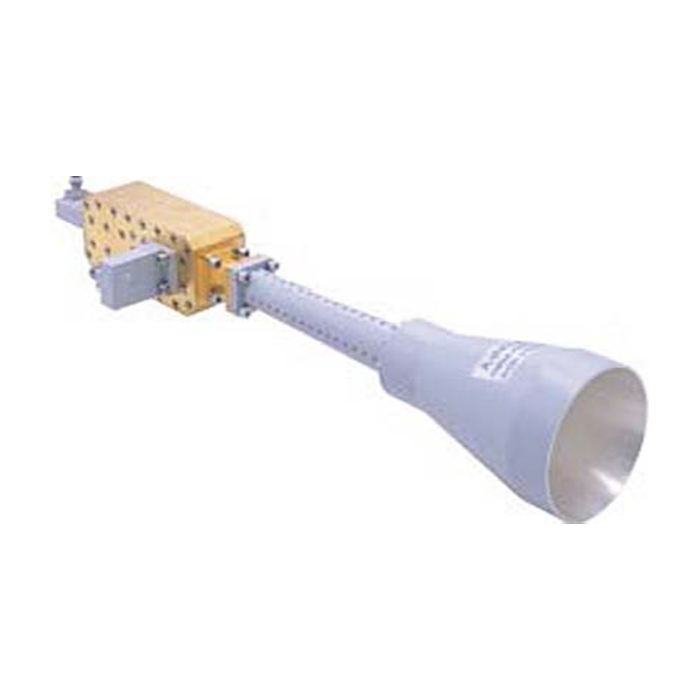

La LB-CNH-34-20-T58-XX est une antenne cornet conique fonctionnant sur la bande 18 à 40 GHz (guide d'ondes WR34). Équipée d'un transducteur orthomode (OMT), elle offre une double polarisation linéaire avec un gain nominal de 20 dBi et un faible TOS, garantissant des performances homogènes sur toute la bande de fréquences.
Grâce à son gain uniforme, à son excellent isolement entre polarisations et à sa forte directivité, cette antenne constitue une solution adaptée aux laboratoires de mesure, aux bancs de caractérisation d'antennes, aux réflecteurs et aux chambres de test CATR.
Avantages
- Bande de fréquences étendue : de 18 à 40 GHz.
- Gain nominal de 20 dBi avec une excellente homogénéité sur toute la bande.
- Double polarisation linéaire grâce à un transducteur orthomode intégré.
- Faible TOS pour une adaptation optimisée.
- Isolement élevé entre les deux polarisations et entre les ports.
- Directivité stable adaptée aux mesures de précision.
- Construction en aluminium avec finition or, argent et peinture grise.
- Disponible avec plusieurs interfaces de sortie selon la version.
Caractéristiques principales
- Plage de fréquences : 18 à 40 GHz.
- Guide d'ondes : WR34.
- Gain typique : 20 dBi.
- Polarisation : double polarisation linéaire.
- Largeur de faisceau à -3 dB : 11° (plan E) et 12° (plan H) typiques.
- Isolement de polarisation croisée : 40 dB typiques.
- Isolement entre ports : 40 dB typiques, 30 dB minimum.
- TOS maximal : 2,10:1 (version A) ou 2,40:1 (version C).
- Matériau : aluminium.
- Poids : environ 0,51 kg (version A) ou 0,63 kg (version C).
Applications typiques
- Mesure et caractérisation d'antennes.
- Antenne de référence pour les essais de gain.
- Alimentation de réflecteurs.
- Chambres CATR (Compact Antenna Test Range).
- Laboratoires RF et hyperfréquences.
- Développement et validation de systèmes micro-ondes.
Pourquoi choisir l'antenne cornet conique double polarisation 18 à 40 GHz, gain 20 dBi : LB-CNH-34-20-T58-XX ?
La LB-CNH-34-20-T58-XX associe une large couverture fréquentielle, un gain stable, une double polarisation linéaire et un faible TOS. Son excellent isolement entre voies et ses performances homogènes en font une solution particulièrement adaptée aux applications de mesure, d'étalonnage et de caractérisation nécessitant une grande précision sur la bande des 18 à 40 GHz.
