Description

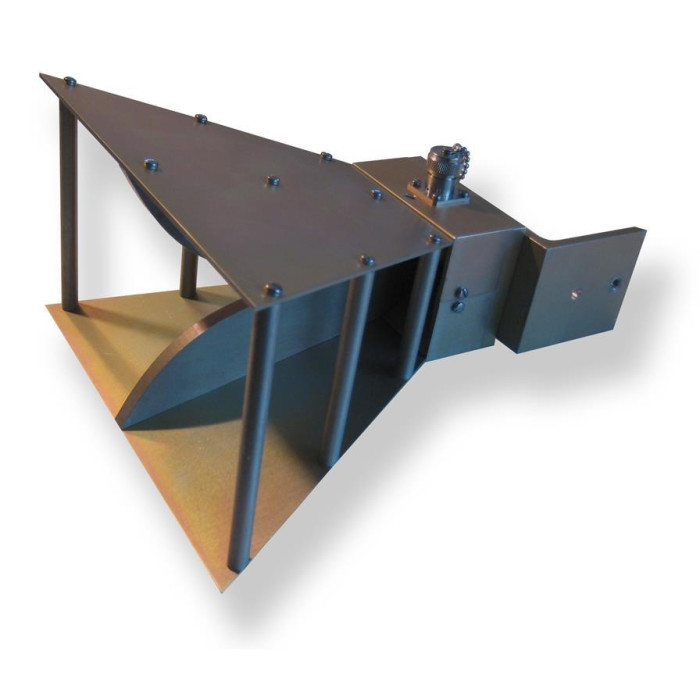

L’EMC-RH-118 est une antenne cornet à double crête couvrant la bande de fréquence de 1 à 18 GHz. Conçue pour les essais en émission et en réception, elle offre une solution large bande, compacte et portable pour les environnements de mesure CEM, radiofréquence et hyperfréquence.
Cette antenne présente une polarisation linéaire, une impédance de 50 Ω et un connecteur type N femelle. Sa conception permet des mesures en polarisation verticale, horizontale et à 45°.
Avantages
- Couverture large bande de 1 à 18 GHz pour les essais sur une plage étendue.
- Utilisation en émission et en réception selon les besoins de mesure.
- Puissance admissible maximale de 500 W pour les essais nécessitant une forte puissance.
- Faible TOS moyen pour une meilleure adaptation dans les chaînes de mesure.
- Gain uniforme adapté aux applications large bande.

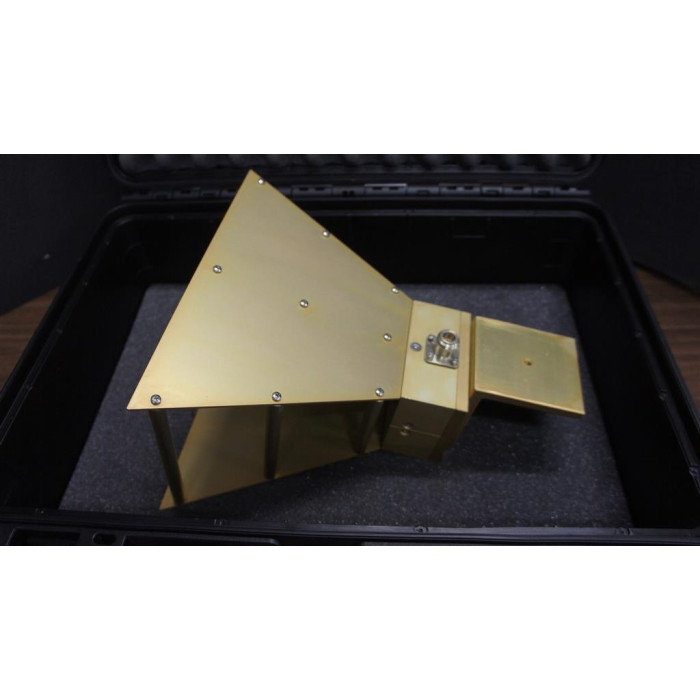

- Structure portable avec coffret d’origine pour le transport sécurisé.
- Construction en aluminium avec traitement chromaté conducteur pour une utilisation durable en intérieur comme en extérieur.
Caractéristiques principales
- Type d’antenne : antenne cornet à double crête.
- Bande de fréquence : 1 à 18 GHz.
- Gain typique : 5 à 15 dBi.
- TOS : 2:1 en moyenne.
- Polarisation : linéaire.
- Puissance maximale admissible : 500 W.
- Impédance : 50 Ω.
- Polarisation croisée : 20 dB minimum.
- Connecteur : type N femelle.
- Dimensions approximatives : 28 x 24 x 14 cm.
- Poids approximatif : 1,6 kg.
- Construction : aluminium avec surface conductrice chromatée.

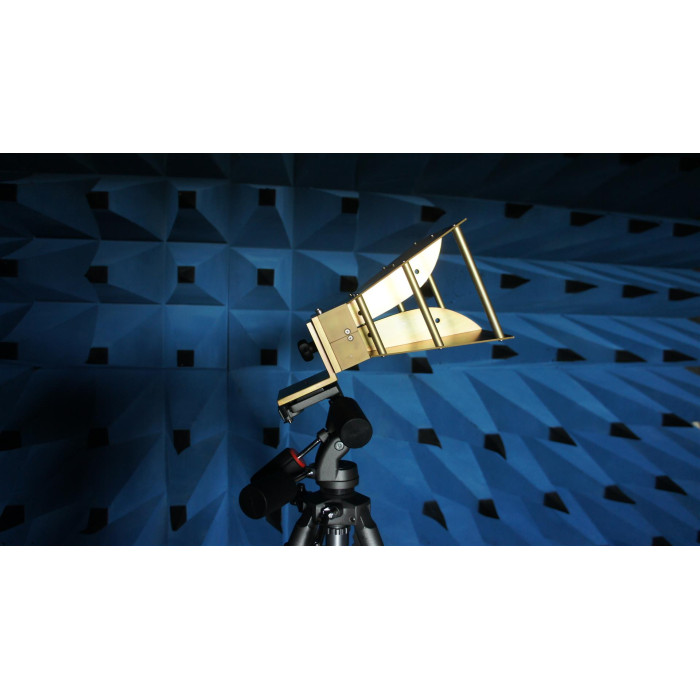

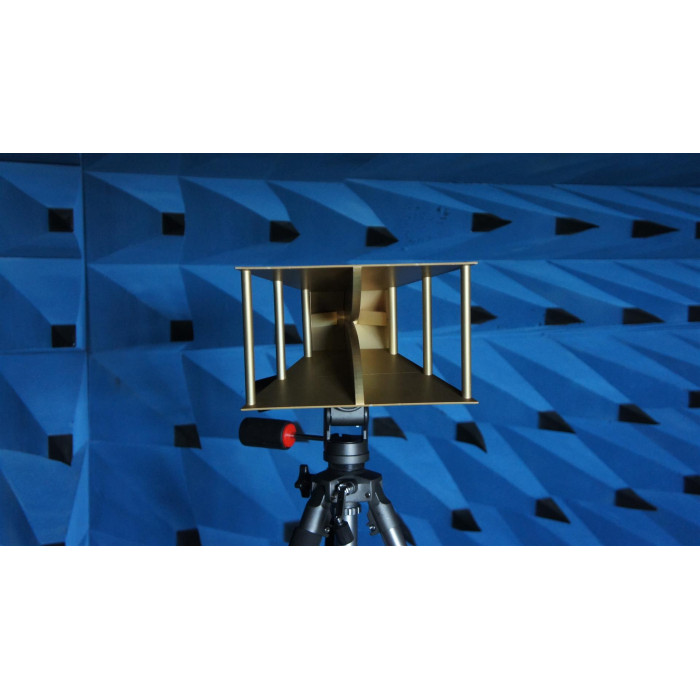

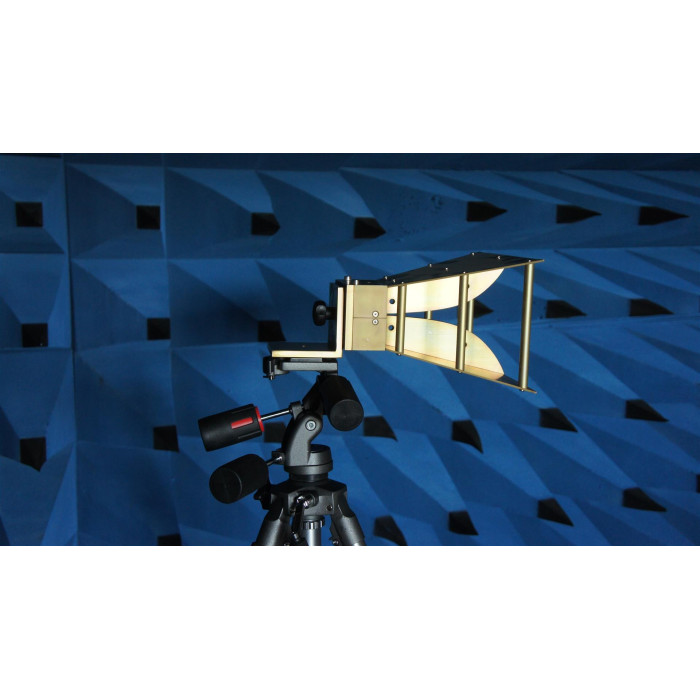

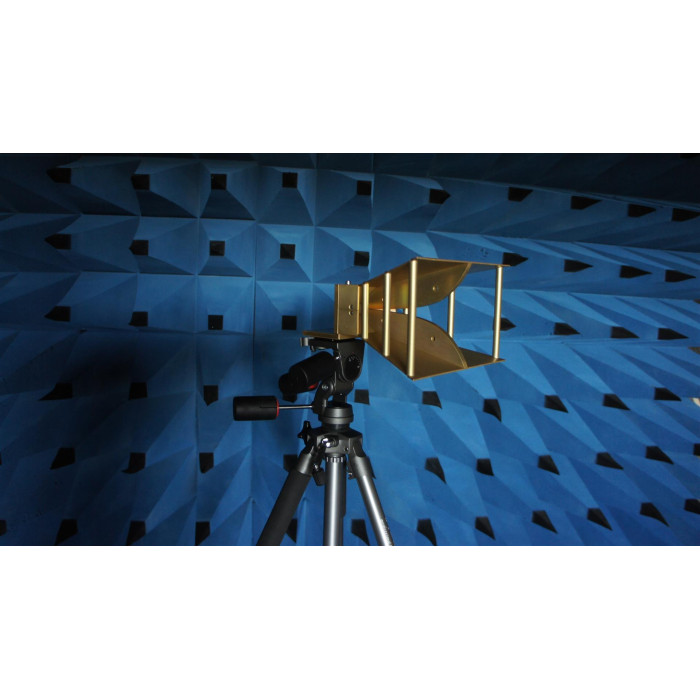

- Mesures de polarisation : verticale, horizontale et à 45°.

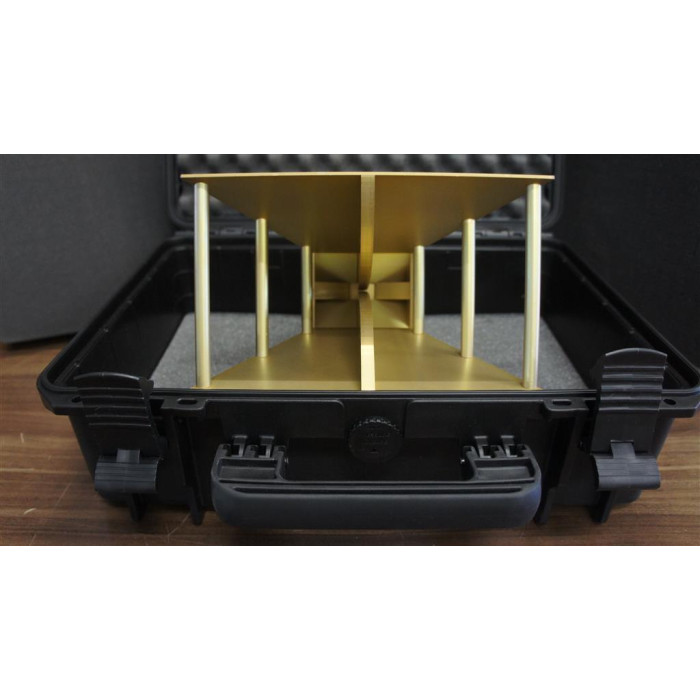

- Accessoires fournis : supports de montage pour mesures en polarisation verticale ou horizontale et coffret d’origine pour le transport.
Applications typiques
- Essais d’immunité électromagnétique selon MIL-STD 461/462 et IEC 1000-4-3.
- Essais d’émission selon ANSI C63-4 et EN 55022.
- Essais d’efficacité de blindage selon MIL-STD 285 et IEEE-299.
- Mesures large bande en laboratoire ou sur site.
- Essais radiofréquence et hyperfréquence nécessitant une antenne linéaire polarisée.
Pourquoi choisir l’antenne cornet à double crête - 1 à 18 GHz, 500 W : EMC-RH-118
L’EMC-RH-118 constitue une solution adaptée aux essais CEM et hyperfréquences nécessitant une large couverture de fréquence, une forte puissance admissible et une configuration de polarisation flexible. Sa conception compacte, son faible TOS moyen et sa construction robuste permettent de l’utiliser dans des environnements de mesure exigeants.
Grâce à son expertise en tests et mesures, en radiofréquence et en hyperfréquences, ES France accompagne les utilisateurs dans le choix de solutions adaptées à leurs contraintes d’essais, d’intégration et de conformité.
