Description

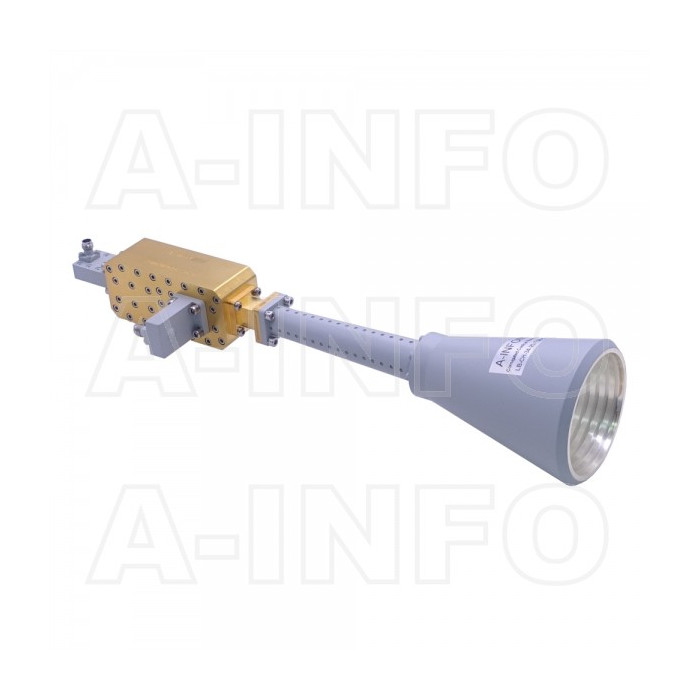

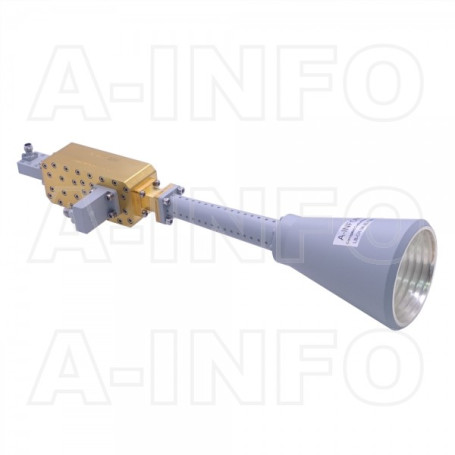

La LB-CH-34-20-T58-XX est une antenne cornet conique corruguée conçue pour les applications hyperfréquences de haute précision entre 18 et 40 GHz. Basée sur un guide d'ondes WR34, elle offre un gain nominal de 20 dBi, une double polarisation linéaire et un faible TOS.
Sa conception corruguée permet d'obtenir un diagramme de rayonnement quasi parfaitement symétrique, une très faible polarisation croisée et un gain uniforme sur l'ensemble de la bande de fréquences. Elle est particulièrement adaptée aux applications de mesure nécessitant une grande précision, telles que les essais en champ lointain, les chambres CATR ou les mesures de surface équivalente radar (RCS).
Avantages
- Fonctionnement large bande de 18 à 40 GHz.
- Gain nominal de 20 dBi avec excellente homogénéité sur toute la bande.
- Diagramme de rayonnement quasi circulairement symétrique.
- Très faible polarisation croisée grâce à la géométrie corruguée.
- Double polarisation linéaire.
- Faible TOS pour une adaptation optimale.
- Isolement élevé entre les deux voies de polarisation.
- Construction robuste en aluminium adaptée aux environnements de laboratoire.
Caractéristiques principales
- Plage de fréquences : 18 à 40 GHz.
- Guide d'ondes : WR34.
- Gain typique : 20 dBi.
- Polarisation : double polarisation linéaire.
- Largeur de faisceau à -3 dB : 12° typiques (plans E et H).
- Isolement de polarisation croisée : 40 dB typiques.
- Isolement entre ports : 40 dB typiques, 30 dB minimum.
- TOS typique : 2,0:1.
- Interfaces disponibles : bride UBR260 modifiée, connecteur femelle 2,4 mm ou 2,92 mm selon la version.
- Matériau : aluminium.
- Dimensions : 71,3 × 71,3 × 300,7 mm (version A) ou 71,3 × 71,3 × 332,7 mm (version C).
- Poids : environ 0,54 kg (version A) ou 0,66 kg (version C).
Applications typiques
- Mesures d'antennes en champ lointain.
- Alimentation de réflecteurs.
- Chambres CATR (Compact Antenna Test Range).
- Mesures de surface équivalente radar (RCS).
- Caractérisation d'antennes hyperfréquences.
- Laboratoires RF et hyperfréquences.
- Recherche et développement en télécommunications et défense.
Pourquoi choisir l'antenne cornet conique corruguée double polarisation 18 à 40 GHz, gain 20 dBi : LB-CH-34-20-T58-XX ?
La LB-CH-34-20-T58-XX associe une large bande passante, un gain stable, une géométrie corruguée optimisant la symétrie du rayonnement et une très faible polarisation croisée. Ces caractéristiques en font une solution de choix pour les laboratoires, centres d'essais et fabricants recherchant une antenne de référence performante pour les mesures hyperfréquences jusqu'à 40 GHz.
