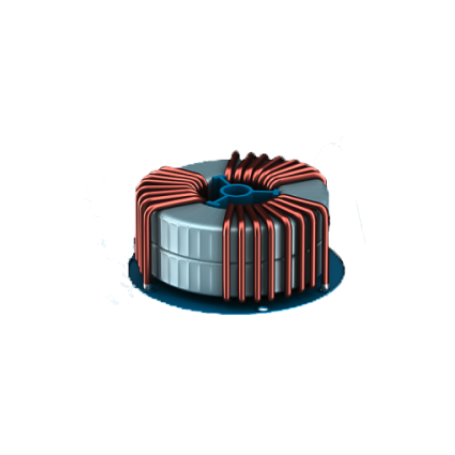

Bobine haute intensité – Chokes d’alimentation secteur | TDK - EPCOS

Les bobines d’alimentation haute intensité sont conçues pour le filtrage EMI et la réduction des interférences conduites sur les lignes AC et DC. Grâce à une architecture à noyau fermé et à une compensation de flux magnétique, elles conservent une inductance stable même sous des courants continus élevés. Leur conception mécanique robuste, leur comportement thermique maîtrisé et leurs déclinaisons multi-lignes en font des composants de référence pour les alimentations, l’électroménager et les équipements industriels.

Avantages :

• Courants nominaux élevés adaptés aux alimentations industrielles et aux convertisseurs haute puissance.
• Faible risque de saturation grâce à une topologie compensée.
• Structure mécanique optimisée assurant une meilleure dissipation thermique.
• Variantes double, triple ou quadruple lignes permettant une grande flexibilité d’intégration.
• Excellente robustesse électrique pour une utilisation en environnement sévère.
• Isolation de classe élevée compatible avec les alimentations critiques.

Caractéristiques principales :

• Courant nominal : environ 6 A à plus de 60 A selon la configuration.
• Inductance nominale : de quelques centaines de µH à plusieurs mH.
• Configuration : double, triple ou quadruple lignes.
• Noyaux : gammes allant typiquement de R26 à R80.
• Tension d’isolation : versions jusqu’à 600 V AC ou 1000 V DC selon modèles.
• Classe thermique : isolation de classe 155 (F) selon les séries.
• Montage : format à broches, prêt pour intégration sur PCB.

Applications typiques :

• Filtres d’entrée d’alimentations (SMPS, convertisseurs AC/DC).
• Électroménager : réfrigérateurs, lave-linge, aspirateurs, climatiseurs.
• Équipements industriels : variateurs, moteurs, entraînements, pompes.
• Énergies renouvelables : convertisseurs solaires, systèmes de charge.
• Lignes d’alimentation haute intensité nécessitant une réduction de bruit EMI.

Pourquoi choisir cette série :

• Haute capacité de courant pour alimentations exigeantes.
• Filtrage EMI performant même en présence de composantes continues.
• Composants robustes et fiables adaptés aux environnements électriques sévères.
• Intégration facilitée grâce aux multiples configurations disponibles.
• Accompagnement ES France pour le dimensionnement CEM et l’optimisation du filtrage.
