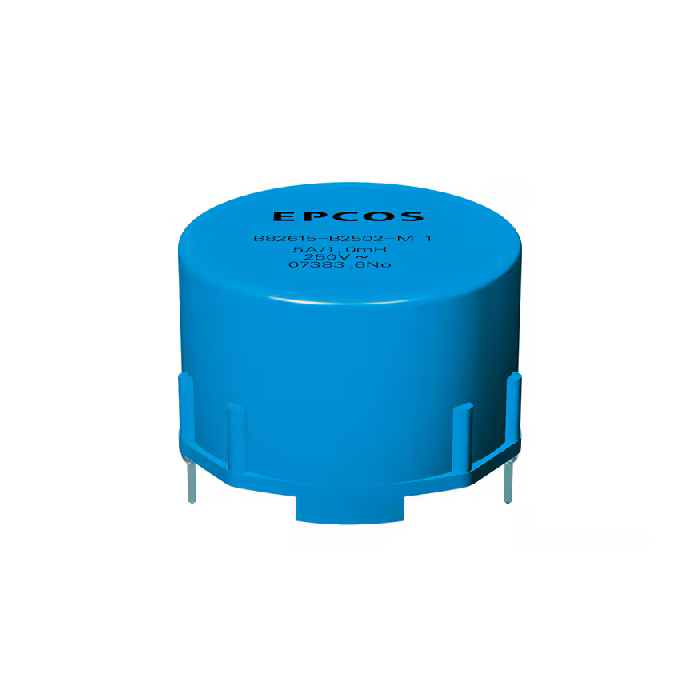

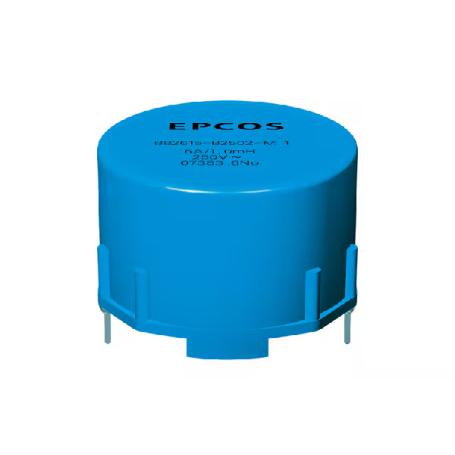

Self de ligne secteur – 1 à 6 A, 0,7 à 20 mH : Série B82615 | TDK - EPCOS

La série B82615 de TDK regroupe des selfs de ligne secteur à noyau torique en poudre de fer conçues pour la suppression des perturbations de mode différentiel sur les réseaux 250 V AC / 350 V DC. Ces selfs monophases encapsulées, au format compact avec noyau époxy et boîtier polycarbonate, offrent une inductance de 0,7 à 20 mH pour des courants nominaux de 1 à 6 A, avec une haute stabilité thermique et une excellente tenue aux contraintes des alimentations à découpage modernes. Distribuées par ES France, elles s’intègrent facilement dans les filtres secteurs, étages PFC et correcteurs d’harmoniques des équipements industriels et électroniques.

Avantages :

• Forte suppression du mode différentiel à basse fréquence grâce au noyau torique en poudre de fer optimisé pour les applications de filtrage secteur.
• Stabilité thermique élevée grâce à un potting complet en polyuréthane, garantissant des performances constantes jusqu’à la limite de température spécifiée.
• Construction robuste et fiabilisée : boîtier polycarbonate classé UL 94 V-0, enroulements multicouches et encapsulation protégeant le noyau et les bobinages.
• Compatibilité CEM et sécurité : conception conforme à la norme EN 60938-2 (VDE 0565-2), adaptée aux filtres secteurs de classe professionnelle.
• Intégration simplifiée en production : pas de polarité, broches étamées adaptées à la vague de soudure, entraxe standard de 15 × 40 mm pour implantation sur carte.
• Large gamme de valeurs d’inductance et de courants (de 0,7 à 20 mH, 1 à 6 A) permettant d’optimiser précisément le filtre secteur en fonction du profil de charge.
• Support technique ES France pour la sélection de la valeur de self, la définition du filtre CEM et la qualification en environnement industriel.

Caractéristiques principales :

• Tension nominale : 250 V AC (50/60 Hz) / 350 V DC.
• Plage de courant nominal : 1 A à 6 A selon le modèle.
• Inductance nominale : de 0,7 mH à 20 mH (tolérance typique ±20 % à +20 °C).
• Inductance mesurée à courant nominal : valeurs typiques entre 0,28 et 11 mH suivant la référence.
• Noyau : noyau torique en poudre de fer avec revêtement époxy.
• Construction : self simple (single choke), enroulement multicouche.
• Boîtier : polycarbonate auto-extinguible UL 94 V-0 avec potting en polyuréthane UL 94 V-0.
• Température nominale : +40 °C ; catégorie climatique 40/125/56.
• Résistance ohmique typique : de 0,10 Ω à 3,0 Ω selon la valeur d’inductance et le courant nominal.
• Terminaisons : broches CuNi18Zn20, finition Ni/Sn, section typique 1,0 × 1,0 mm, entraxe 15 × 40 mm, compatibles soudure sans plomb.
• Montage : traversant (THT), adapté à la vague de soudure.
• Conditionnement : barquettes (blister trays) en boîte carton pour intégration en série.

Applications typiques :

• Filtres secteurs en mode différentiel pour alimentations à découpage monophasées (SMPS, convertisseurs AC/DC).
• Circuits de correction du facteur de puissance (PFC) et étages pré-régulateurs boost sur les alimentations industrielles.
• Réduction des harmoniques et des courants de distorsion dans les équipements grand public et professionnels.
• Filtres d’entrée de variateurs de vitesse, chargeurs et alimentations de puissance nécessitant une atténuation renforcée du bruit basse fréquence.
• Filtres EMI/RFI dans les équipements de mesure, systèmes industriels, automatismes, domotique et électronique de consommation.

Pourquoi choisir la série B82615 :

La série B82615 constitue une solution de référence pour les concepteurs qui souhaitent optimiser l’atténuation du mode différentiel tout en maîtrisant l’encombrement et la dissipation thermique. Le noyau en poudre de fer permet de gérer des courants jusqu’à 6 A avec une caractéristique de dérating bien documentée et une excellente tenue en température. En choisissant ces selfs via ES France, vous bénéficiez d’un accompagnement technique local : aide au dimensionnement du filtre secteur, préconisations CEM, recommandations d’association avec condensateurs X/Y, et support pour la qualification de vos alimentations sur le terrain.

Spécifications et modèles disponibles :
