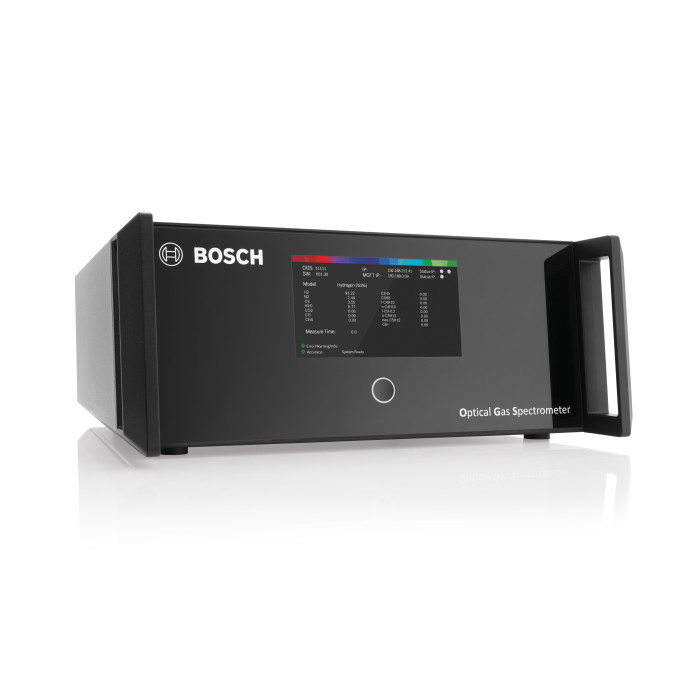

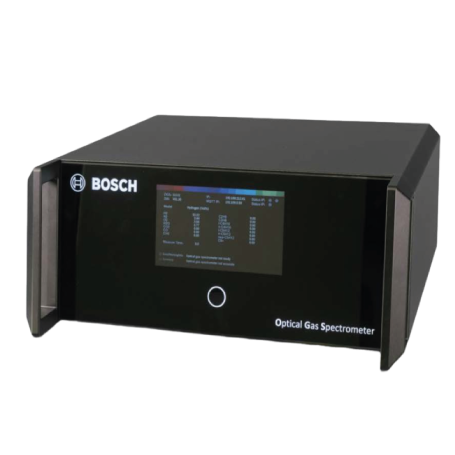

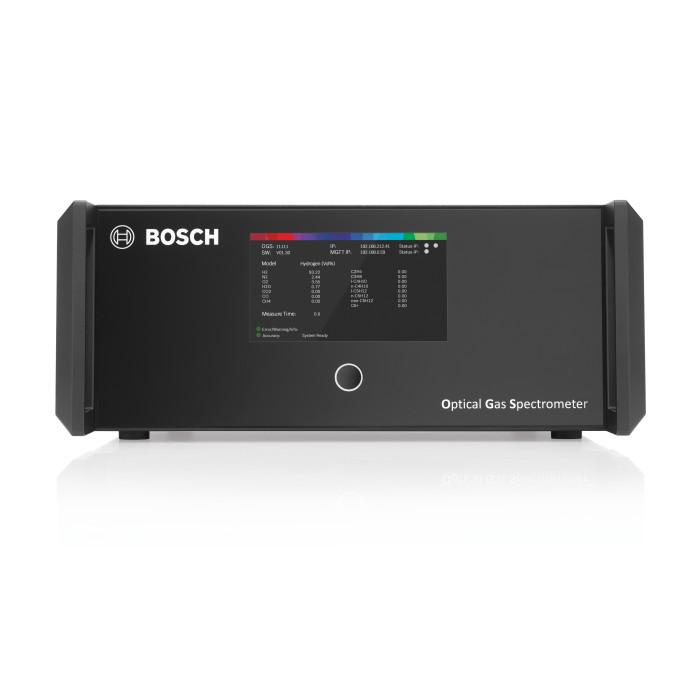

Spectromètre optique raman pour gaz BOGS | Bosch

Le Bosch Optical Gas Spectrometer (BOGS) est un analyseur de gaz optique compact basé sur la spectroscopie Raman, conçu pour l’analyse multi-gaz en temps réel directement en ligne. Il permet la mesure simultanée de gaz moléculaires sur une large plage de concentration, de 0 à 100 vol-%, sans extraction d’échantillon ni gaz vecteur.

Grâce à son architecture optique robuste et à son fonctionnement sous pression, le BOGS s’intègre idéalement aux environnements industriels, de R&D et de laboratoires avancés, notamment pour les applications hydrogène et gaz naturel.

Avantages :

• Analyse multi-gaz simultanée par technologie Raman optique.
• Mesure en ligne et en temps réel, sans prélèvement ni conditionnement du gaz.
• Large plage de mesure : de 0 à 100 vol-%.
• Aucune consommation de gaz et aucune émission.
• Excellente répétabilité et linéarité physique intrinsèque.
• Solution économique sans gaz porteur.

Caractéristiques principales :

• Principe de mesure : spectroscopie Raman.
• Gaz mesurables : tous gaz moléculaires (selon modèles d’évaluation).
• Plage de concentration : 0 à 100 vol-%.
• Pression gaz : selon version, jusqu’à 40 bar absolus.
• Temps d’exposition : de 100 ms à 2 minutes.
• Seuil de détection typique : ≥ 0,01 vol-%.
• Répétabilité : ≤ 0,1 vol-% avec modèles d’évaluation usine.
• Température gaz : 5 à 40 °C.
• Volume interne gaz : 25 ml.
• Valeurs mesurées : spectre Raman, pression gaz, température gaz.
• Valeurs calculées : concentrations volumiques (vol-%) via modèles d’évaluation usine et utilisateur.
• Modèles d’évaluation usine : matrice hydrogène (H₂, N₂, O₂, CH₄, H₂O) et matrice gaz naturel (CH₄, C₂H₆, C₃H₈, C₄H₁₀, C₅H₁₂, CO₂, N₂, O₂, H₂).
• Modèles utilisateur : détermination de concentration par calcul d’aire sur bandes spectrales sélectionnées et post-traitement manuel des spectres.
• Interface de données : Ethernet RJ45.
• Communication : MQTT entre l’appareil et le PC utilisateur.
• Logiciel : logiciel d’exploitation BOGS (installation sur PC utilisateur).
• Format de résultats : enregistrement local sur PC utilisateur au format CSV.

Données mécaniques et électriques :

• Format : appareil de table compatible rack 19".
• Dimensions (H × L × P) : 180 × 445 × 525 mm.
• Poids : environ 14 kg.

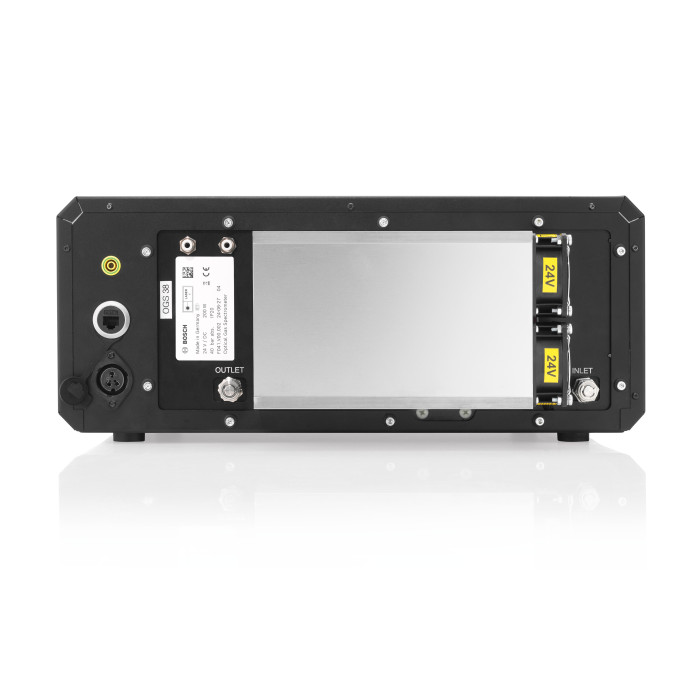

• Raccordement gaz : entrée/sortie tube 8 mm type Swagelok.
• Indice de protection : IP20.
• Alimentation : 100–240 V AC, 50–60 Hz, max. 200 W.

Applications typiques :

• Analyse du gaz naturel : CH₄, C₂H₆, C₃H₈, C₄H₁₀, CO₂, N₂, O₂, H₂.
• Applications hydrogène : électrolyseurs, piles à combustible, production H₂.
• Référence et validation de capteurs H₂.
• Recherche et développement sur mélanges gazeux complexes.
• Procédés industriels spécifiques avec matrices de gaz personnalisées.

Pourquoi choisir le Bosch Optical Gas Spectrometer :

Le BOGS offre une solution d’analyse multi-gaz fiable, précise et non intrusive, parfaitement adaptée aux environnements exigeants. Sa technologie Raman garantit une mesure linéaire et reproductible sur de larges plages de concentration, tout en simplifiant l’intégration process. Associé à l’expertise d’ES France, le BOGS constitue une solution de référence pour les projets industriels et R&D liés à l’hydrogène et aux gaz énergétiques.
