Description

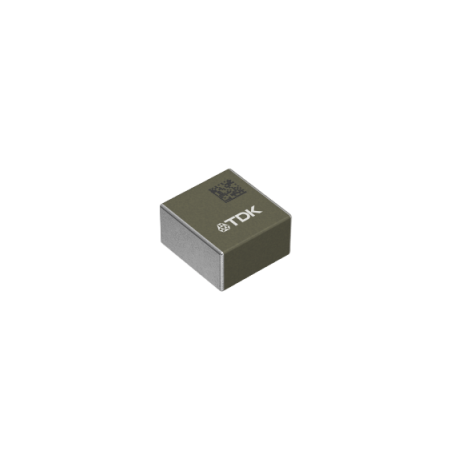

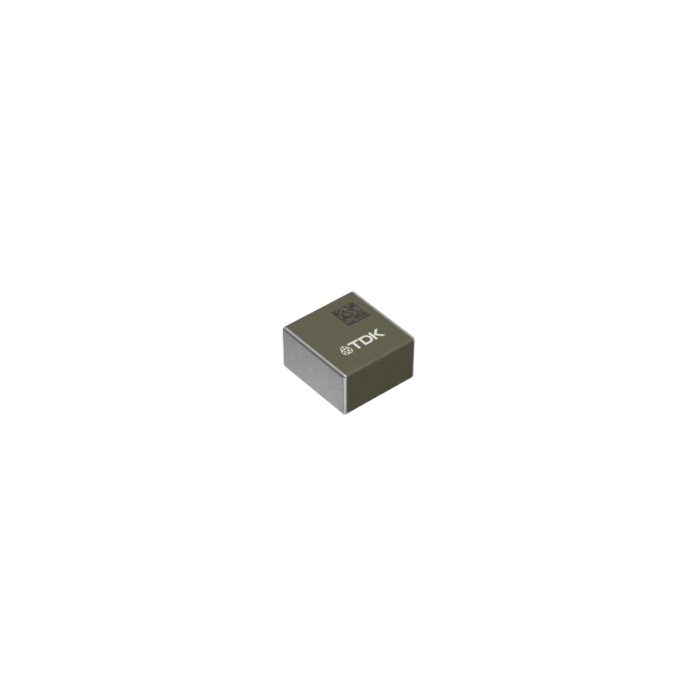

La série BCL3520FT regroupe des inductances de puissance compactes destinées aux circuits d’alimentation automobiles, en particulier au sein des ECU où l’espace est contraint et les exigences thermiques élevées. Conçue pour soutenir la montée en puissance des fonctions ADAS et des architectures xEV, cette gamme vise à limiter les pertes tout en garantissant une tenue en courant élevée dans un format 3,3 × 3,5 × 2,0 mm (L × l × h).
Avantages :
La série BCL3520FT a été développée pour améliorer l’efficacité des étages DC/DC automobiles, où la réduction des pertes ohmiques et la maîtrise de l’échauffement conditionnent la performance globale du système.
- Pertes réduites grâce à une résistance DC typique de 5 mΩ (sur la version 0,47 µH), favorisant un meilleur rendement des convertisseurs.
- Tenue en courant élevée avec un Isat typique de 10 A (sur la version 0,47 µH) pour couvrir des charges plus exigeantes.
- Maîtrise thermique via l’utilisation d’un fil plat, réduisant l’échauffement et la dissipation.
- Fiabilité en environnement sévère avec une utilisation possible jusqu’à +155 °C (limite supérieure garantie).
Caractéristiques principales :
Ces inductances adressent les contraintes clés des alimentations embarquées : compacité, faibles pertes, robustesse thermique et conformité automobile.
- Format : 3,3 × 3,5 × 2,0 mm (L × l × h)
- Inductance (exemple) : 0,47 µH ±20 % à 1 MHz
- Tension de tenue : 40 V
- Résistance DC (typ.) : 5,0 mΩ
- Courant de saturation Isat (typ.) : 10 A
- Courant thermique Itemp (typ.) : 11,6 A
- Température : tenue en environnement haute température jusqu’à +155 °C (limite supérieure garantie)
- Qualification : AEC-Q200 (applications automobiles)
Définitions de courant : Isat correspond au courant lorsque l’inductance diminue de 30 % par rapport à la valeur initiale. Itemp correspond au courant provoquant une élévation de température de 40 K par auto-échauffement.
Applications typiques :
La série BCL3520FT est conçue pour les étages d’alimentation à haut rendement dans les électroniques automobiles, notamment lorsque la densité de puissance et la tenue en température sont déterminantes.
- Circuits d’alimentation pour ADAS
- Plateformes xEV (électrification, sous-systèmes embarqués)
- Modules caméra automobiles
- Convertisseurs DC/DC au sein d’ECU compacts
Pourquoi choisir BCL3520FT :
La série BCL3520FT répond aux exigences des architectures automobiles modernes en combinant faibles pertes, tenue en courant et robustesse thermique dans un format miniaturisé. Elle est particulièrement adaptée aux conceptions où l’objectif est d’augmenter l’efficacité énergétique des ECU tout en maintenant une marge de fiabilité en environnement chaud, avec une conformité AEC-Q200 pour l’intégration dans des applications automobiles.
