Description

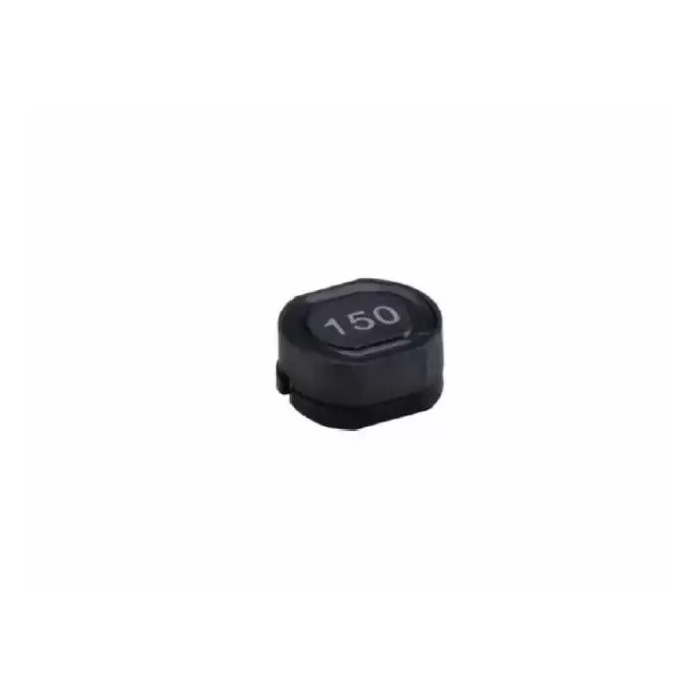

La série PCDS de Viking est une gamme d’inductances de puissance CMS conçues pour les applications d’alimentation exigeantes. Ces composants offrent une haute capacité de saturation, un blindage magnétique efficace et une intégration optimisée en montage automatique.
Disponibles en plusieurs formats (63B, 74B, 105B, 125B), elles couvrent une large plage d’inductances et de courants, adaptées aux architectures modernes de conversion d’énergie.
Avantages
- Haute saturation adaptée aux applications de puissance
- Blindage magnétique réduisant les interférences EMI
- Large plage d’inductance jusqu’à 820 µH selon modèle
- Faible coût avec conception optimisée
- Format CMS compact compatible production automatisée
- Conditionnement en bande et bobine pour intégration industrielle
Caractéristiques principales
- Technologie : Inductance de puissance CMS blindée
- Plage d’inductance : 4.7 µH à 820 µH selon modèle
- Courant nominal : jusqu’à 3.15 A selon version
- Température de fonctionnement : -40°C à +125°C
- Critère courant DC : chute d’inductance de 25% ou ΔT = 40°C
- Tolérance : ±20% ou ±30%
- Montage : CMS avec conditionnement Tape & Reel
Applications typiques
- Convertisseurs DC/DC
- Alimentations à découpage
- Équipements portables
- PC portables et systèmes embarqués
- Écrans LCD et téléviseurs
- Systèmes de communication
Pourquoi choisir l’inductance de puissance CMS blindée – forte saturation : PCDS Series
La série PCDS se distingue par sa robustesse thermique, sa stabilité électrique et son excellent compromis entre performance et coût. Grâce à son blindage magnétique et sa capacité à supporter des courants élevés, elle constitue une solution idéale pour les conceptions modernes d’alimentation compacte et fiable.
Spécifications et modèles disponibles
PCDS63B – Détails des modèles
| Référence | Inductance (µH) | DCR max (Ω) | Courant max (A) |
|---|
| PCDS63B□T100 |
10 |
0.14 |
1.00 |
| PCDS63B□T120 |
12 |
0.16 |
0.94 |
| PCDS63B□T150 |
15 |
0.18 |
0.86 |
| PCDS63B□T180 |
18 |
0.25 |
0.78 |
| PCDS63B□T220 |
22 |
0.32 |
0.76 |
| PCDS63B□T270 |
27 |
0.36 |
0.64 |
| PCDS63B□T330 |
33 |
0.41 |
0.61 |
| PCDS63B□T390 |
39 |
0.47 |
0.53 |
| PCDS63B□T470 |
47 |
0.51 |
0.50 |
| PCDS63B□T560 |
56 |
0.72 |
0.46 |
| PCDS63B□T680 |
68 |
0.82 |
0.42 |
PCDS74B – Détails des modèles
| Référence | Inductance (µH) | DCR max (Ω) | Courant max (A) |
|---|
| PCDS74B□T4R7 |
4.7 |
0.03 |
3.15 |
| PCDS74B□T6R8 |
6.8 |
0.024 |
3.11 |
| PCDS74B□T100 |
10 |
0.07 |
1.65 |
| PCDS74B□T120 |
12 |
0.07 |
1.57 |
| PCDS74B□T150 |
15 |
0.08 |
1.39 |
| PCDS74B□T180 |
18 |
0.10 |
1.29 |
| PCDS74B□T220 |
22 |
0.13 |
1.12 |
| PCDS74B□T270 |
27 |
0.16 |
1.06 |
| PCDS74B□T330 |
33 |
0.18 |
0.97 |
| PCDS74B□T390 |
39 |
0.18 |
0.91 |
| PCDS74B□T470 |
47 |
0.27 |
0.80 |
| PCDS74B□T560 |
56 |
0.29 |
0.76 |
| PCDS74B□T680 |
68 |
0.33 |
0.68 |
| PCDS74B□T820 |
82 |
0.43 |
0.62 |
| PCDS74B□T101 |
100 |
0.49 |
0.55 |
| PCDS74B□T121 |
120 |
0.68 |
0.49 |
| PCDS74B□T151 |
150 |
0.94 |
0.44 |
| PCDS74B□T181 |
180 |
1.00 |
0.40 |
| PCDS74B□T221 |
220 |
1.18 |
0.36 |
| PCDS74B□T271 |
270 |
1.30 |
0.33 |
| PCDS74B□T331 |
330 |
1.35 |
0.26 |
| PCDS74B□T391 |
390 |
1.44 |
0.24 |
| PCDS74B□T471 |
470 |
1.65 |
0.22 |
| PCDS74B□T561 |
560 |
2.34 |
0.20 |
| PCDS74B□T681 |
680 |
2.60 |
0.18 |
| PCDS74B□T821 |
820 |
3.00 |
0.16 |
PCDS105B – Détails des modèles
| Référence | Inductance (µH) | DCR max (Ω) | Courant max (A) |
|---|
| PCDS105B□T4R7 |
4.7 |
0.013 |
2.50 |
| PCDS105B□T100 |
10 |
0.06 |
2.06 |
| PCDS105B□T120 |
12 |
0.07 |
1.94 |
| PCDS105B□T150 |
15 |
0.07 |
1.72 |
| PCDS105B□T180 |
18 |
0.08 |
1.58 |
| PCDS105B□T220 |
22 |
0.08 |
1.42 |
| PCDS105B□T270 |
27 |
0.10 |
1.32 |
| PCDS105B□T330 |
33 |
0.11 |
1.16 |
| PCDS105B□T390 |
39 |
0.12 |
1.10 |
| PCDS105B□T470 |
47 |
0.14 |
1.00 |
| PCDS105B□T560 |
56 |
0.19 |
0.93 |
| PCDS105B□T680 |
68 |
0.21 |
0.85 |
| PCDS105B□T820 |
82 |
0.28 |
0.79 |
| PCDS105B□T101 |
100 |
0.34 |
0.72 |
| PCDS105B□T121 |
120 |
0.37 |
0.63 |
| PCDS105B□T151 |
150 |
0.51 |
0.55 |
| PCDS105B□T181 |
180 |
0.57 |
0.50 |
| PCDS105B□T221 |
220 |
0.78 |
0.47 |
| PCDS105B□T271 |
270 |
0.87 |
0.41 |
| PCDS105B□T331 |
330 |
1.20 |
0.37 |
| PCDS105B□T391 |
390 |
1.34 |
0.35 |
| PCDS105B□T471 |
470 |
1.50 |
0.33 |
PCDS125B – Détails des modèles
| Référence | Inductance (µH) | DCR max (Ω) | Courant max (A) |
|---|
| PCDS125B□T100 |
10 |
0.05 |
2.65 |
| PCDS125B□T120 |
12 |
0.05 |
2.50 |
| PCDS125B□T150 |
15 |
0.06 |
2.45 |
| PCDS125B□T180 |
18 |
0.06 |
2.40 |
| PCDS125B□T220 |
22 |
0.07 |
2.20 |
| PCDS125B□T270 |
27 |
0.08 |
2.00 |
| PCDS125B□T330 |
33 |
0.10 |
1.80 |
| PCDS125B□T390 |
39 |
0.11 |
1.65 |
| PCDS125B□T470 |
47 |
0.12 |
1.50 |
| PCDS125B□T560 |
56 |
0.15 |
1.38 |
| PCDS125B□T680 |
68 |
0.17 |
1.26 |
| PCDS125B□T820 |
82 |
0.20 |
1.14 |
| PCDS125B□T101 |
100 |
0.25 |
1.05 |
| PCDS125B□T121 |
120 |
0.28 |
0.95 |
| PCDS125B□T151 |
150 |
0.40 |
0.85 |
| PCDS125B□T181 |
180 |
0.48 |
0.77 |
| PCDS125B□T221 |
220 |
0.52 |
0.70 |
| PCDS125B□T271 |
270 |
0.70 |
0.63 |
| PCDS125B□T331 |
330 |
0.80 |
0.57 |
| PCDS125B□T391 |
390 |
1.08 |
0.52 |
| PCDS125B□T471 |
470 |
1.20 |
0.48 |
| PCDS125B□T561 |
560 |
1.34 |
0.44 |
| PCDS125B□T681 |
680 |
1.78 |
0.40 |
| PCDS125B□T821 |
820 |
2.00 |
0.36 |
