Description

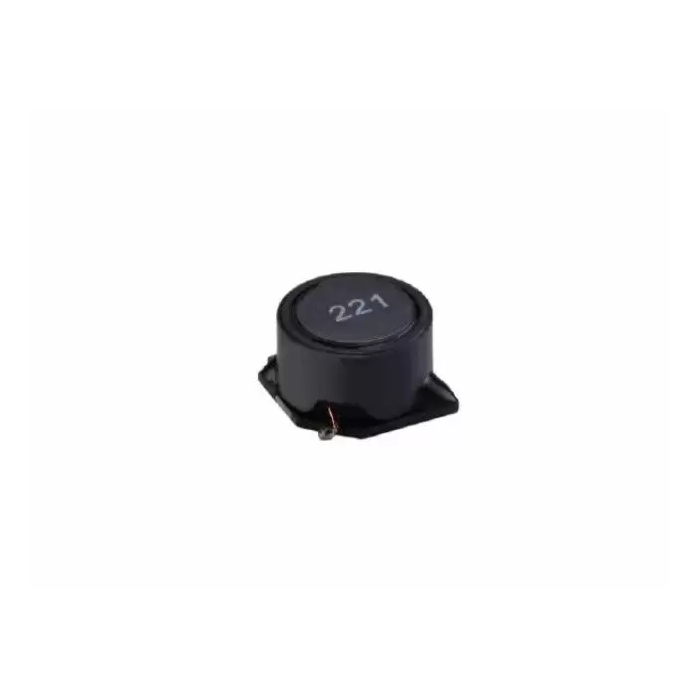

La série PCDR de Viking est une gamme d’inductances de puissance CMS blindées conçues pour répondre aux exigences des applications électroniques modernes nécessitant faible résistance DCR, forte capacité en courant et compacité. Disponible en plusieurs formats (de 0628 à 1275), cette série couvre une large plage d’inductances allant de 1 µH à 1500 µH avec des performances optimisées pour les environnements contraints.
Grâce à leur conception magnétiquement blindée, les inductances PCDR limitent les interférences électromagnétiques et garantissent une intégration fiable dans les systèmes sensibles.
Avantages
- Faible DCR pour une meilleure efficacité énergétique
- Capacité en courant élevée adaptée aux applications de puissance
- Blindage magnétique réduisant les émissions EMI
- Format compact et faible hauteur idéal pour les conceptions à forte densité
- Montage CMS compatible avec les processus automatisés (tape & reel)
- Large gamme de valeurs d’inductance pour une grande flexibilité de conception
Caractéristiques principales
- Technologie : Inductance CMS blindée
- Plage d’inductance : de 1 µH à 1500 µH
- Courant nominal : jusqu’à 13 A selon modèle
- Température de fonctionnement : -40°C à +125°C
- Tolérance : ±20% (standard), ±30% disponible
- Formats disponibles : 0628 / 0728 / 0730 / 0732 / 0745 / 1045 / 1255 / 1265 / 1275
- Conditionnement : Tape & Reel pour production automatisée
- Critère de saturation : chute de 30% de l’inductance nominale
Applications typiques
- Convertisseurs DC/DC
- Alimentations à découpage
- Équipements portables (smartphones, tablettes)
- Cartes électroniques industrielles
- Ordinateurs et périphériques informatiques
- Systèmes embarqués et IoT
Pourquoi choisir l’inductance de puissance CMS blindée PCDR
La série PCDR constitue un excellent compromis entre performance, compacité et robustesse. Elle répond parfaitement aux contraintes des applications modernes en offrant une gestion efficace des courants élevés tout en minimisant les pertes et les perturbations électromagnétiques.
Sa large déclinaison de formats et de valeurs permet une adaptation précise à chaque design, tandis que son conditionnement industriel facilite son intégration en production. C’est une solution fiable pour les ingénieurs recherchant une inductance CMS performante et stable dans le temps.
Spécifications et modèles disponibles
PCDR0628 – Détails des modèles
| Référence | Inductance (µH) | DCR (Ω) | Courant (A) |
|---|
| PCDR0628□T1R0 |
1.0 |
0.024 |
2.10 |
| PCDR0628□T4R7 |
4.7 |
0.036 |
1.60 |
| PCDR0628□T100 |
10 |
0.068 |
1.30 |
| PCDR0628□T470 |
47 |
0.270 |
0.59 |
| PCDR0628□T102 |
1000 |
5.790 |
0.12 |
PCDR0728 – Détails des modèles
| Référence | Inductance (µH) | DCR (Ω) | Courant (A) |
|---|
| PCDR0728□T3R3 |
3.3 |
0.037 |
1.60 |
| PCDR0728□T100 |
10 |
0.083 |
1.10 |
| PCDR0728□T330 |
33 |
0.240 |
0.65 |
| PCDR0728□T560 |
56 |
0.420 |
0.50 |
PCDR0730 – Détails des modèles
| Référence | Inductance (µH) | DCR (Ω) | Courant (A) |
|---|
| PCDR0730□T3R3 |
3.3 |
0.023 |
1.80 |
| PCDR0730□T100 |
10 |
0.053 |
1.30 |
| PCDR0730□T470 |
47 |
0.240 |
0.57 |
PCDR0732 – Détails des modèles
| Référence | Inductance (µH) | DCR (Ω) | Courant (A) |
|---|
| PCDR0732□T1R0 |
1.0 |
0.019 |
2.20 |
| PCDR0732□T4R7 |
4.7 |
0.036 |
1.70 |
| PCDR0732□T100 |
10 |
0.053 |
1.40 |
| PCDR0732□T470 |
47 |
2.050 |
0.20 |
PCDR0745 – Détails des modèles
| Référence | Inductance (µH) | DCR (Ω) | Courant (A) |
|---|
| PCDR0745□T1R0 |
1.0 |
0.019 |
4.00 |
| PCDR0745□T4R7 |
4.7 |
0.029 |
2.00 |
| PCDR0745□T100 |
10 |
0.036 |
1.30 |
| PCDR0745□T102 |
1000 |
2.280 |
0.14 |
PCDR1045 – Détails des modèles
| Référence | Inductance (µH) | DCR (Ω) | Courant (A) |
|---|
| PCDR1045□T1R0 |
1.0 |
0.012 |
7.80 |
| PCDR1045□T4R7 |
4.7 |
0.020 |
3.70 |
| PCDR1045□T100 |
10 |
0.036 |
3.00 |
| PCDR1045□T102 |
1000 |
2.800 |
0.32 |
PCDR1255 – Détails des modèles
| Référence | Inductance (µH) | DCR (Ω) | I sat (A) |
|---|
| PCDR1255□T6R0 |
6.0 |
0.016 |
3.60 |
| PCDR1255□T100 |
10 |
0.022 |
3.40 |
| PCDR1255□T470 |
47 |
0.062 |
1.60 |
| PCDR1255□T102 |
1000 |
1.120 |
0.34 |
PCDR1265 – Détails des modèles
| Référence | Inductance (µH) | DCR (Ω) | I sat (A) |
|---|
| PCDR1265□T2R0 |
2.0 |
0.012 |
10.0 |
| PCDR1265□T100 |
10 |
0.020 |
5.00 |
| PCDR1265□T470 |
47 |
0.058 |
2.40 |
PCDR1275 – Détails des modèles
| Référence | Inductance (µH) | DCR (Ω) | I sat (A) |
|---|
| PCDR1275□T1R2 |
1.2 |
0.007 |
13.0 |
| PCDR1275□T3R3 |
3.3 |
0.010 |
9.50 |
| PCDR1275□T100 |
10 |
0.016 |
5.50 |
| PCDR1275□T331 |
330 |
0.370 |
1.10 |
