Description

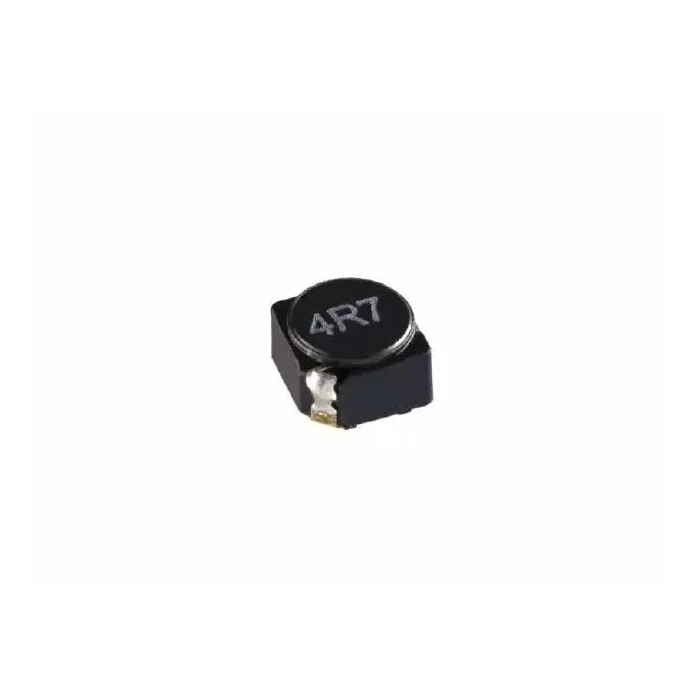

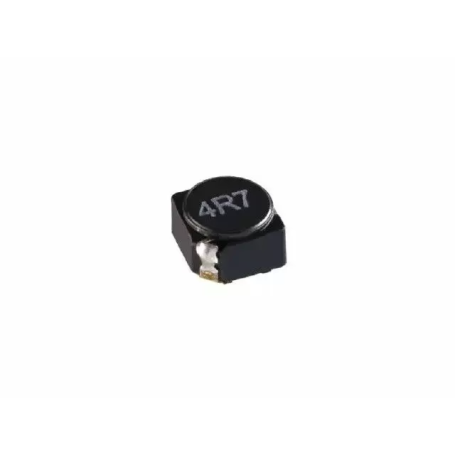

La série SCDS de Viking est une gamme d’inductances de puissance CMS blindées conçues pour les applications nécessitant haute densité de courant, faible DCR et compacité. Disponible en plusieurs formats de 3D18 à 6D38, elle offre une large flexibilité d’intégration pour les conceptions électroniques modernes.
Grâce à une conception avec électrode directement connectée au noyau ferrite et un blindage magnétique efficace, cette série garantit des performances stables tout en réduisant les interférences EMI.
Avantages
- Faible résistance DC (DCR) pour une meilleure efficacité énergétique
- Capacité en courant élevée adaptée aux applications de puissance
- Blindage magnétique limitant les émissions EMI
- Formats compacts pour les conceptions à forte densité
- Montage CMS automatique (conditionnement Tape & Reel)
- Large plage d’inductance pour répondre à de multiples besoins
Caractéristiques principales
- Technologie : Inductance CMS blindée
- Plage d’inductance : de 1 µH à 1000 µH selon modèles
- Courant nominal : jusqu’à 6.15 A selon format
- Température de fonctionnement : -40°C à +125°C
- Formats disponibles : 3D18 / 4D18 / 4D28 / 5D18 / 5D28 / 6D28 / 6D38
- Tolérance : ±20% ou ±30%
- Conditionnement : Tape & Reel pour production automatisée
- Critère de courant : chute de 30 à 35% de l’inductance ou élévation thermique de 40°C
Applications typiques
- Convertisseurs DC/DC
- Alimentations à découpage
- Équipements informatiques et notebooks
- Systèmes de communication portables
- Équipements industriels et bureautiques
- Applications embarquées et électroniques grand public
Pourquoi choisir l’inductance de puissance CMS blindée SCDS Series
La série SCDS est conçue pour offrir un équilibre optimal entre compacité, performance et robustesse. Elle permet de gérer efficacement les courants élevés tout en minimisant les pertes énergétiques et les perturbations électromagnétiques.
Sa diversité de formats et de valeurs d’inductance en fait une solution idéale pour les ingénieurs souhaitant optimiser leurs conceptions DC/DC et garantir une fiabilité élevée en environnement industriel.
Spécifications et modèles disponibles
| Famille | Modèle | Dimensions (mm) | Plage d'inductance | Courant max | Positionnement | Applications |
|---|
| Ultra compact |
SCDS3D18 |
3.8 x 3.8 x 2.0 |
1.0 à 220 µH |
jusqu’à 2.40 A |
Miniaturisation / faible encombrement |
IoT, modules compacts, électronique portable |
| Compact standard |
SCDS4D18 |
4.7 x 4.7 x 2.0 |
1.0 à 220 µH |
jusqu’à 1.72 A |
Profil bas |
Électronique grand public |
| SCDS4D28 |
4.7 x 4.7 x 3.0 |
1.0 à 220 µH |
jusqu’à 2.65 A |
Compromis taille / puissance |
Convertisseurs DC/DC |
| Puissance intermédiaire |
SCDS5D18 |
5.7 x 5.7 x 2.0 |
2.2 à 470 µH |
jusqu’à 2.30 A |
Profil bas haute capacité |
Équipements industriels |
| SCDS5D28 |
5.7 x 5.7 x 3.0 |
2.2 à 680 µH |
jusqu’à 2.60 A |
Stockage d’énergie amélioré |
Alimentations à découpage |
| Haute puissance |
SCDS6D28 |
6.7 x 6.7 x 3.0 |
1.0 à 330 µH |
jusqu’à 6.15 A |
Courant élevé |
Applications forte puissance |
| SCDS6D38 |
6.7 x 6.7 x 4.0 |
1.0 à 1000 µH |
jusqu’à 5.60 A |
Haute inductance |
Filtrage, stockage d’énergie |
