Chambre réverbérante : une approche OTA pour évaluer les produits sans fil en conditions réelles

Les performances radio réelles d’un équipement sans fil ne se résument plus à une mesure conduite sur connecteur. Entre l’intégration d’antenne, les phénomènes de trajets multiples, le MIMO, la coexistence de plusieurs radios et l’augmentation des bandes exploitées, la caractérisation doit désormais se faire dans un environnement représentatif des conditions d’usage. C’est précisément l’intérêt des systèmes OTA en chambre réverbérante proposés par Bluetest.

Cette approche permet d’évaluer un produit tel qu’il fonctionne réellement : par rayonnement, dans un environnement radio contrôlé, isotrope en moyenne et riche en multi-trajets. Elle répond aux besoins des fabricants de terminaux, d’objets connectés, d’équipements WLAN, de systèmes cellulaires, d’antennes, de modules radio et de stations de base.

En un coup d’œil

Pourquoi les tests OTA sont devenus indispensables

Les équipements sans fil actuels associent plusieurs fonctions radio dans un volume réduit : LTE, 5G, Wi-Fi, Bluetooth, parfois simultanément, avec plusieurs flux MIMO et plusieurs bandes actives en parallèle. Dans ce contexte, un simple test conduit ne permet pas d’observer l’effet combiné de l’antenne, du front-end RF, de l’intégration mécanique et de l’environnement radio sur la performance réelle du produit.

Le test OTA replace le DUT dans un environnement radio maîtrisé et blindé, où la communication avec l’instrumentation se fait par rayonnement. L’objectif n’est pas seulement de vérifier une fonction RF isolée, mais d’évaluer le comportement global du système tel qu’il sera utilisé sur le terrain.

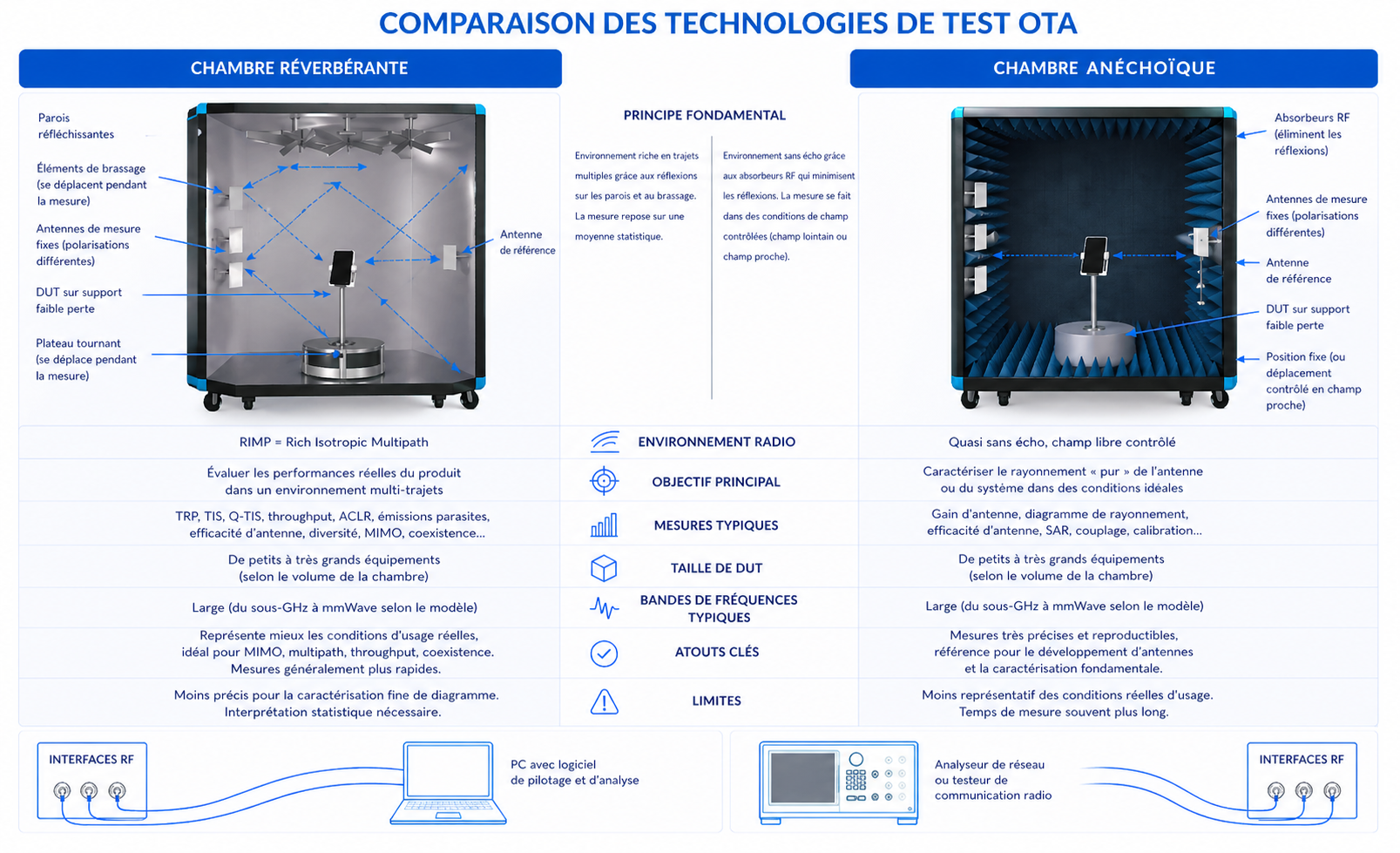

Chambre réverbérante et chambre anéchoïque : deux approches différentes

Les chambres réverbérantes et les chambres anéchoïques ne poursuivent pas exactement le même objectif. La première cherche à créer un environnement riche en réflexions, isotrope en moyenne, pour représenter un contexte radio plus proche des conditions d’usage réelles. La seconde vise au contraire à absorber les réflexions pour se rapprocher d’un environnement de champ libre contrôlé. Ces deux approches sont complémentaires dans un laboratoire RF selon que l’on veut caractériser le comportement système global ou analyser plus finement le rayonnement d’une antenne dans des conditions très maîtrisées.

La technologie Bluetest : la chambre réverbérante au service de la performance réelle

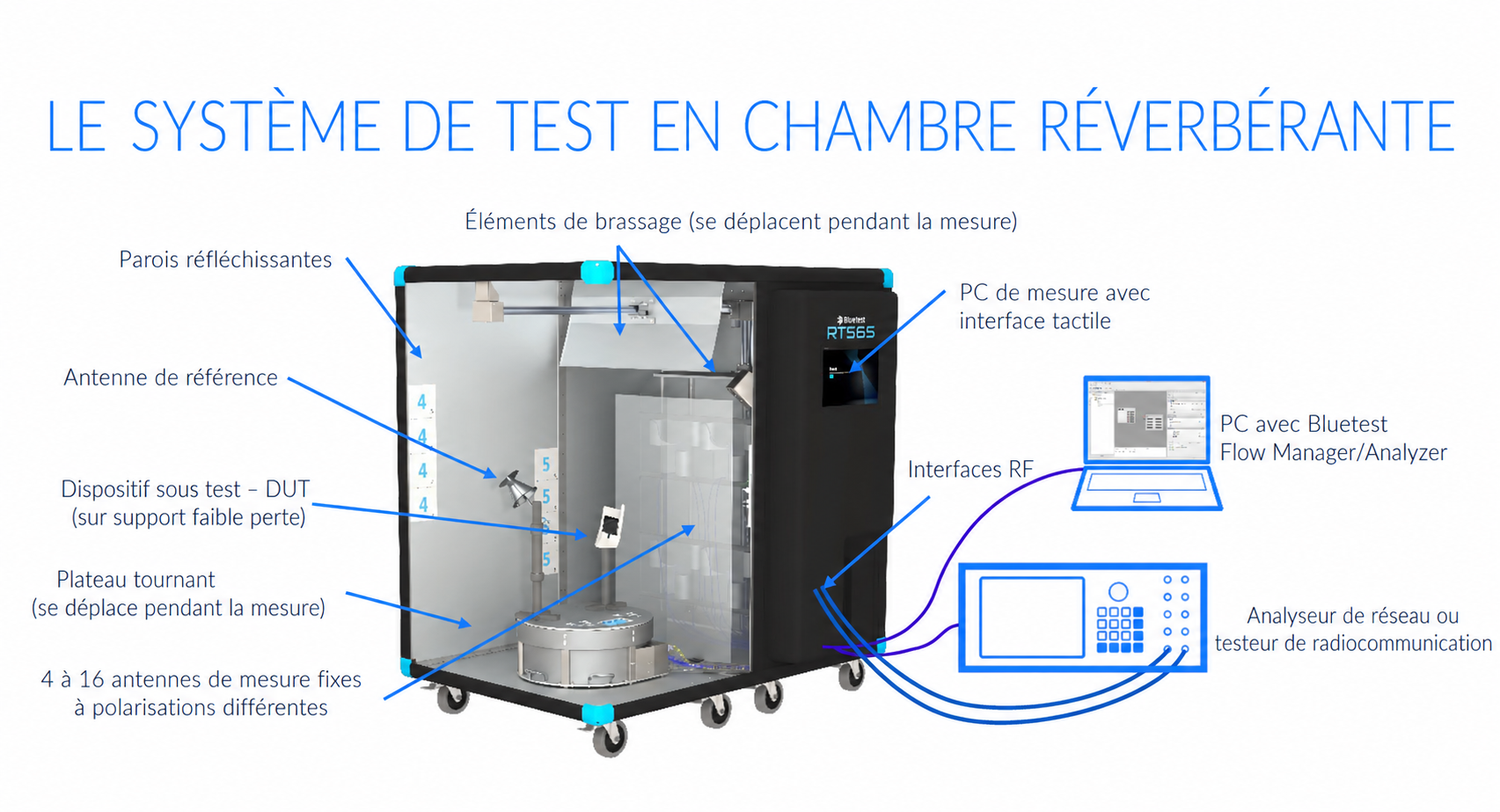

L’approche Bluetest repose sur une chambre réverbérante équipée de parois réfléchissantes, d’éléments de brassage, d’un plateau tournant et de plusieurs antennes de mesure. L’ensemble crée un environnement RIMP, c’est-à-dire un environnement isotrope riche en trajets multiples, dans lequel le niveau instantané varie selon le temps et la position, mais où la moyenne sur un grand nombre d’échantillons devient stable et exploitable.

Cette méthode est particulièrement adaptée aux équipements modernes, justement parce que le multipath n’est pas un défaut à éliminer mais un phénomène radio à reproduire de manière contrôlée. Dans les usages réels, les terminaux, objets connectés, points d’accès ou systèmes embarqués évoluent rarement dans un espace libre idéal ; ils fonctionnent dans des environnements réfléchissants, variables et non directionnels.

Quelles mesures peuvent être réalisées ?

Les systèmes Bluetest couvrent à la fois les mesures passives, les mesures actives et des scénarios plus spécifiques liés à l’usage réel ou à la coexistence radio. La présentation produit cite notamment l’efficacité d’antenne, le gain de diversité et MIMO, le TRP, le TIS, le Q-TIS, le throughput sur couche MAC ou IP, l’ACLR ainsi que les émissions parasites.

Les temps de mesure annoncés dans la documentation vont dans le sens d’une forte productivité : environ une minute par canal pour le TRP, une dizaine de minutes par canal pour le TIS standard et un gain de temps typique d’environ 50 % avec l’algorithme Q-TIS.

Une gamme pensée pour plusieurs tailles de DUT et plusieurs marchés

Bluetest ne se limite pas à une chambre unique. Le fournisseur décline sa technologie en plusieurs plateformes, selon la bande de fréquences visée, la taille du DUT, le niveau de puissance RF à gérer et le domaine applicatif.

Focus sur les marchés et usages adressés

Le logiciel Bluetest Flow : un levier d’exploitation et de productivité

Un autre point fort de l’offre est l’environnement logiciel Bluetest Flow. La documentation met en avant plusieurs briques : Flow Manager pour la configuration avancée, Flow Analyzer pour la recherche, la comparaison et l’édition de rapports, ainsi qu’une API serveur pour l’intégration dans des flux de travail automatisés.

Ce qu’il faut retenir

Avec Bluetest, la chambre réverbérante devient un véritable outil d’évaluation système pour les équipements radio modernes. Cette technologie est particulièrement pertinente dès lors que la performance dépend du multipath, du MIMO, de l’antenne intégrée, du throughput réel, de la coexistence entre radios et de la complexité croissante des standards sans fil.

De la solution compacte dédiée au Wi-Fi et au Bluetooth jusqu’aux grandes chambres destinées aux systèmes volumineux ou aux stations de base, Bluetest propose une offre cohérente pour les laboratoires qui veulent caractériser des produits dans des conditions OTA à la fois réalistes, répétables et productives.
