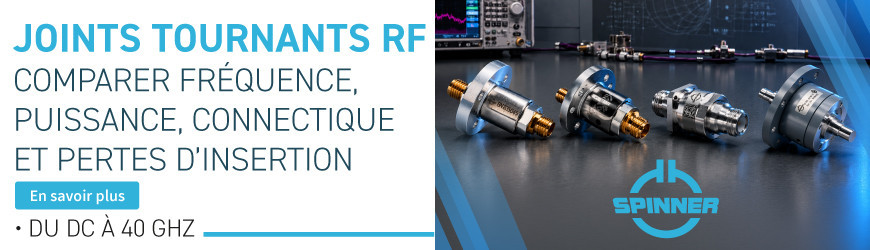

Du DC à 40 GHz à la forte puissance RF jusqu’à 2,8 GHz : une sélection de joints tournants coaxiaux SPINNER pour systèmes RF et hyperfréquences.
Dans un système RF intégrant une partie en rotation, la continuité du signal coaxial doit être assurée sans dégrader le ROS, la perte d’insertion, la stabilité en phase ou la puissance transmise. Les joints tournants RF SPINNER répondent à cette contrainte en assurant la liaison entre une partie fixe et une partie mobile.
Cette sélection de quatre joints tournants 1 canal couvre des besoins complémentaires : large bande jusqu’à 18 GHz, intégration compacte en SMA, applications hyperfréquences jusqu’à 40 GHz et forte puissance RF jusqu’à 2,8 GHz.
En un coup d’œil
DC à 18 GHz en N
Le BN 835087 associe connectique N femelle, faible perte d’insertion et puissance crête de 15 kW RF.
DC à 18 GHz en SMA
Le BN 835047 offre une solution compacte en SMA femelle, avec une masse d’environ 28 g.
DC à 40 GHz
Le BN 835045 couvre les besoins hyperfréquences avec une interface 2,92 mm femelle.
Forte puissance RF
Le BN 840601 atteint jusqu’à 10 kW de puissance moyenne à 200 MHz.
Stabilité RF
ROS, perte d’insertion et variations en rotation sont spécifiés selon les références.
Choix par contrainte
Fréquence, puissance, connectique, rotation et protection guident la sélection.
Dans une architecture RF rotative, un câble coaxial soumis à des torsions répétées peut devenir une source d’instabilité électrique et mécanique. Le joint tournant RF permet de transmettre le signal entre l’équipement fixe et l’ensemble mobile, tout en maîtrisant les paramètres critiques de la liaison : ROS, perte d’insertion, variation en rotation et phase.
Point clé
Le bon joint tournant RF ne se choisit pas uniquement sur sa fréquence maximale. La puissance admissible, la connectique, la vitesse de rotation, la protection mécanique et la stabilité RF en rotation sont tout aussi déterminantes.
| Référence | Interface | Fréquence | Puissance | Perte d’insertion max. | Protection |
|---|---|---|---|---|---|
| BN 835087 | N femelle, 50 Ω | DC à 18 GHz | 15 kW RF crête ; 200 W à 70 W moyen selon fréquence | 0,08 à 0,20 dB | IP65 / IP54 inversé |
| BN 835047 | SMA femelle, 50 Ω | DC à 18 GHz | 3 kW crête ; 200 W à 30 W moyen selon fréquence | 0,25 à 0,30 dB | IP54 |
| BN 835045 | 2,92 mm femelle, 50 Ω | DC à 40 GHz | 500 W crête ; 50 W à 1 W moyen selon fréquence | 0,5 à 1,2 dB | IP54 |
| BN 840601 | 1 5/8" EIA, 50 Ω | DC à 2,8 GHz | 70 kW à 18 kW crête ; 10 kW à 2,5 kW moyen selon fréquence | 0,2 dB | IP65 |
BN 835087 : large bande en N jusqu’à 18 GHz
Ce modèle privilégie l’équilibre entre bande passante, puissance et stabilité RF. Il couvre DC à 18 GHz, avec une puissance crête de 15 kW RF et une perte d’insertion maximale comprise entre 0,08 et 0,20 dB.
À privilégier pour une liaison RF rotative en connectique N femelle lorsque la tenue en puissance et la faible perte sont importantes.
BN 835047 : compacité en SMA jusqu’à 18 GHz
Le BN 835047 couvre DC à 18 GHz avec une interface SMA femelle. Sa masse d’environ 28 g et sa plage de fonctionnement de -55 à +85 °C en font une solution compacte.
À privilégier lorsque la connectique SMA et l’intégration mécanique priment sur la puissance maximale.
BN 835045 : hyperfréquences jusqu’à 40 GHz
Avec son interface 2,92 mm femelle, le BN 835045 assure une continuité RF de DC à 40 GHz. Sa puissance moyenne diminue avec la fréquence, jusqu’à 1 W de 18 à 40 GHz.
À privilégier lorsque la fréquence maximale est le critère prioritaire.
BN 840601 : forte puissance RF jusqu’à 2,8 GHz
Le BN 840601 se distingue par son interface 1 5/8" EIA et sa puissance moyenne jusqu’à 10 kW à 200 MHz. Il couvre la bande DC à 2,8 GHz avec un indice de protection IP65.
À privilégier pour les architectures où la puissance RF transmise est la contrainte principale.
Pour sélectionner le bon joint tournant RF, il faut croiser les contraintes électriques et mécaniques : fréquence utile, puissance crête, puissance moyenne, ROS, perte d’insertion, variation en rotation, vitesse attendue, connectique et niveau de protection. Ces paramètres conditionnent directement la qualité de transmission et la fiabilité de l’ensemble rotatif.
À retenir
Le BN 835087 privilégie l’équilibre RF jusqu’à 18 GHz en N, le BN 835047 la compacité en SMA, le BN 835045 la montée jusqu’à 40 GHz et le BN 840601 la forte puissance jusqu’à 2,8 GHz.
Besoin d’identifier le joint tournant RF adapté à votre application ?
Fréquence, puissance, connectique, vitesse de rotation, niveau de protection : ES France vous aide à sélectionner la référence SPINNER la plus cohérente avec votre chaîne RF.
