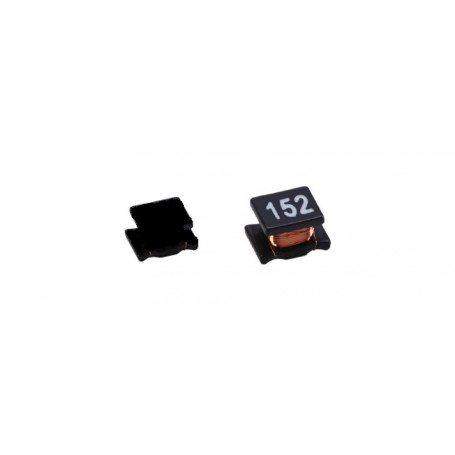

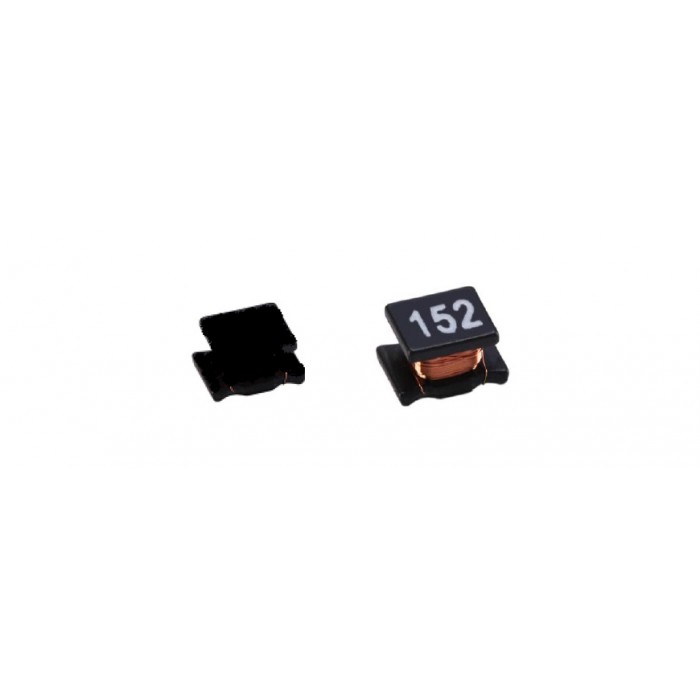

Inductance de puissance CMS miniaturisée : Série VLH Agrandir l'image

Inductance de puissance CMS miniaturisée : Série VLH |

Elles sont excellentes pour être utilisées comme bobine d'induction dans les circuits d'alimentation en courant continu.

Plus de détails

Téléchargement

Description

Caractéristiques :

  • Les inductances miniatures sont enroulées sur un noyau de ferrite spécial.
  • Les VLH322515/322520/453226 ont une faible résistance au courant continu.
  • Les VLH322520C/453226C/565047C ont une faible résistance au courant continu, une capacité de courant élevée et des caractéristiques d'impédance élevées.
  • Elles sont excellentes pour être utilisées comme bobine d'induction dans les circuits d'alimentation en courant continu.

Applications :

  • Téléphones, téléphones sans fil
  • Produits de communication haute fréquence
  • Ordinateurs personnels
  • Disques durs et périphériques d'ordinateurs
  • Circuits d'alimentation en courant continu

Caractéristiques pour 252010E/ 252012E/252510/322515C :

  • Courant continu nominal (I sat) : Le courant lorsque l'inductance devient 30% typique de sa valeur initiale (Ta=25°C)
  • Courant de montée en température (I rms) : Le courant réel lorsque la température de la bobine devient Δ T40℃... (Ta=25°C)
  • Plage de température de fonctionnement : 40~125°C

Caractéristiques sauf 252010E/252012E/252510/322515C :

  • Courant continu nominal : Le courant lorsque l'inductance est inférieure de 10% à sa valeur initiale ou le courant lorsque la température est inférieure à la valeur initiale.
  • Plage de température de fonctionnement : 40~125°C
Type A B C E F H I
252010E 2.5±0.2 2.0±0.2 1.02max 0.8ref - 2.0 0.85
252012E 2.5±0.2 2.0±0.2 1.20max 0.8ref - 2.0 0.85
252510 2.5±0.2 2.5±0.2 1.05 max 0.9ref 0.7ref 2.5 1.2
322515(C) 3.2±0.3 2.5±0.2 1.55±0.3 1.05±0.3 1.05±0.3 2.0 1.5
322520(C) 3.2±0.3 2.5±0.2 2.0±0.3 0.7min. 0.7min. 2.0 1.5
453226(C) 4.5±0.3 3.2±0.2 2.6±0.4 1.0min. 1.0min. 3.0 2.0
575047C 5.7±0.3 5.0±0.3 4.7±0.3 1.3min. 1.7min. 5.0 2.0
