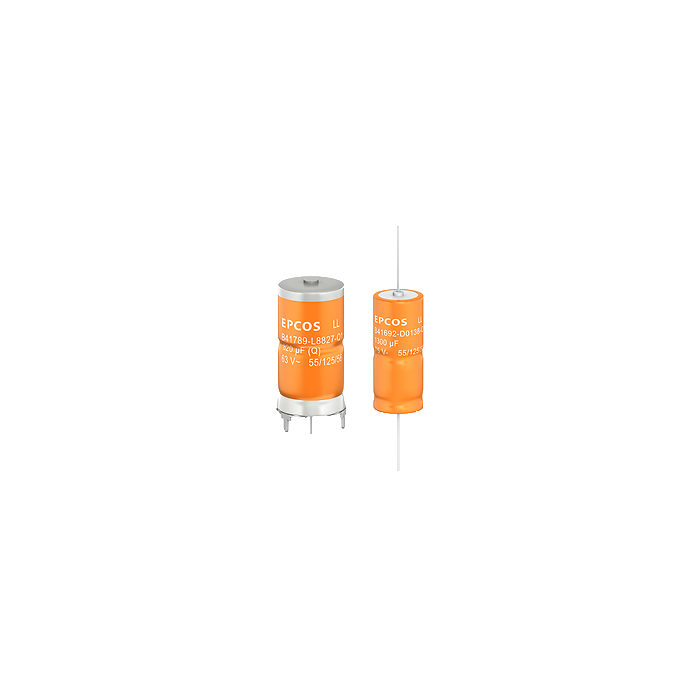

Condensateurs électrolytiques en aluminium de grande taille de 270 à 820 μF : B43652 |

La série B43652 de condensateurs électrolytiques en aluminium à snap-in se caractérise par des dimensions très compactes et une capacité de transport de courant d'ondulation très élevée. Les condensateurs compatibles RoHS sont conçus pour une tension nominale maximale de 450 DC/DC et couvrent une plage de capacité allant de 270 µF à 820 µF avec sept types.

• Les valeurs de capacité de 270 µF à 560 µF sont proposées dans différentes dimensions, ce qui accroît la flexibilité de la conception.
• Selon la valeur de capacité, les dimensions compactes ne sont que de 25 mm x 40 mm à 35 mm x 55 mm (D x H).

Une caractéristique de performance particulière des dispositifs qualifiés AEC-Q200 est leur capacité de courant d'ondulation très élevée, jusqu'à 11,28 A à 100 Hz et 85 °C.

Cela a été rendu possible par une nouvelle conception avec un fond de godet renforcé pour un meilleur refroidissement actif.

Dans les condensateurs conventionnels, la valve est située au fond du godet, alors que dans la nouvelle conception, elle se trouve sur le côté.

• Cette amélioration et le refroidissement actif ont permis d'augmenter la capacité du courant d'ondulation de 85 %.

Une application typique de ces condensateurs avec un produit à CV élevé est le circuit de liaison DC des chargeurs Intégré dans les xEV.

Caractéristiques et applications :

• Principaux domaines d'application
• Liaison DC dans les chargeurs Ingré des xEVs
• Principales caractéristiques et avantages
• Dimensions compactes de seulement 25 mm x 40 mm à 35 mm x 55 mm (D x H)
• Capacité de transport du courant d'ondulation très élevée, jusqu'à 11,28 A

Applications :

• Chargeurs Intégré

Caractéristiques :

• Produit à CV extrêmement élevé, ultra compact
• Haute fiabilité
• Capacité de courant d'ondulation très élevée
• Conception optimisée pour le refroidissement de la base et la densité de courant d'ondulation élevée
• Qualification basée sur la norme AEC-Q200
• Compatible avec la directive RoHS

Construction :

• Boîtier en aluminium, recouvert d'une gaine en PET sans disque inférieur
• Broches à souder encliquetables
• Marquage du pôle négatif sur le manchon en PET
• Protection contre les surcharges par un dispositif de décharge de pression sur la paroi du boîtier

Bornes :

• Version standard avec 2 bornes, 2 longueurs disponibles : 6,3 et 4,5 mm
• 3 bornes pour assurer une insertion correcte : longueur 4,5 mm
• Version résistante aux vibrations avec 2 bornes : longueur 4,5 mm
