Description

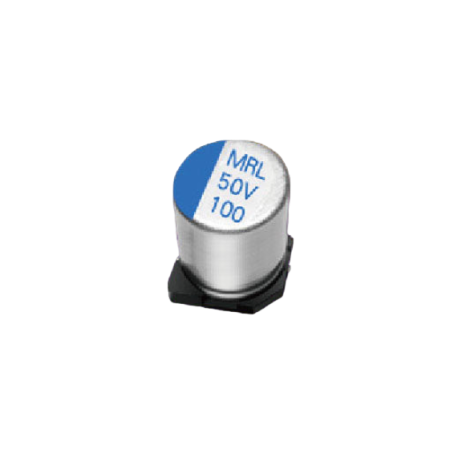

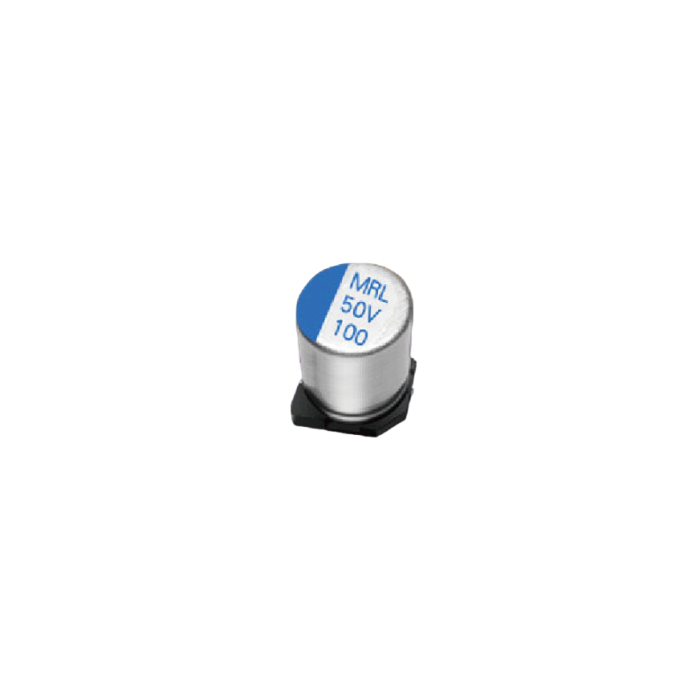

La série MRL de Koshin est une gamme de condensateurs électrolytiques aluminium CMS verticaux destinée aux applications LCD MT/TV, AVN, STB et tuner. Elle couvre une plage de tension de 6,3 à 50 VDC et offre une durée de vie garantie de 3000 à 5000 heures à 105°C. Conforme RoHS et sans halogène, cette série répond aux exigences des alimentations compactes et fiables.
Disponible dans des dimensions de Ø4 x 5,7 mm à Ø10 x 10,5 mm, la série MRL combine compacité, endurance thermique et stabilité électrique.
Avantages
- Longue durée de vie : 3000 à 5000 h à 105°C
- Température de fonctionnement : -40°C à +105°C
- Plage de tension : 6,3 à 50 VDC
- Format CMS vertical compact
- Large gamme de capacités
- Conforme RoHS – Halogen-free
Caractéristiques principales
- Technologie : Aluminium Electrolytic Capacitor SMD vertical
- Plage de capacité : 1 µF à 1000 µF
- Plage de tension nominale : 6,3 / 10 / 16 / 25 / 35 / 50 V
- Tolérance : ±20 % (à 20°C, 120 Hz)
- Courant de fuite : ≤ 0,03CV ou 4 µA (à 20°C après 2 minutes)
- Facteur de dissipation (tanδ) : de 0,28 (6,3V) à 0,12 (50V)
- Impédance basse température : Z(-25°C)/Z(20°C) jusqu’à 4 ; Z(-40°C)/Z(20°C) jusqu’à 12
- Endurance : 3000 h (Ø4 à Ø8 mm) / 5000 h (Ø10 mm) à 105°C
- Courant d’ondulation : spécifié à 120 Hz, 105°C
- Dimensions : Ø4 à Ø10 mm – hauteur 5,7 à 10,5 mm
Applications typiques
- Alimentations à découpage
- Cartes LCD / TV
- Équipements audio/vidéo (AVN, STB, tuner)
- Électronique grand public et industrielle compacte
- Découplage et filtrage d’alimentation CMS
Pourquoi choisir la série MRL
La série MRL est particulièrement adaptée aux applications exigeant une longue durée de vie à 105°C dans un format CMS compact. Sa combinaison de stabilité électrique, endurance thermique et large choix de valeurs en fait une solution fiable pour les alimentations et circuits de filtrage modernes.
Distribuée par ES France – Département RF & Hyperfréquences, la série MRL bénéficie d’un accompagnement technique pour optimiser le choix des composants selon vos contraintes d’intégration.
