Description

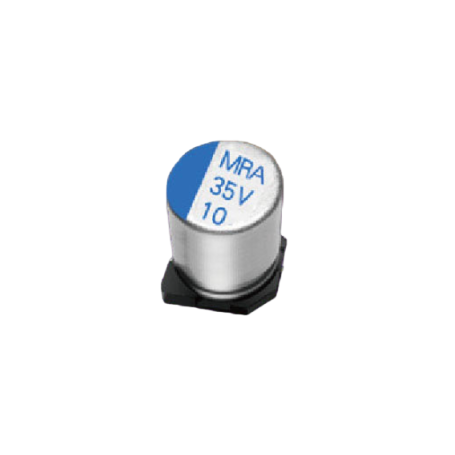

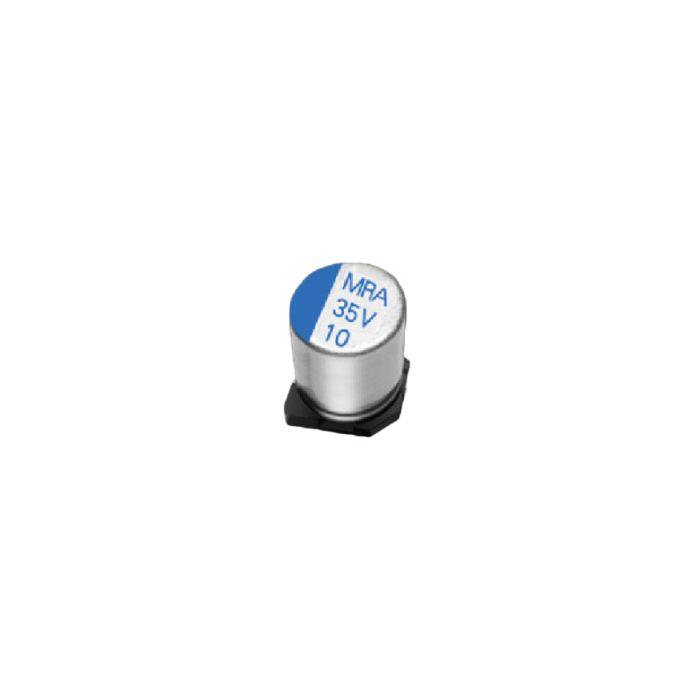

La série MRA de Koshin est une gamme de condensateurs électrolytiques aluminium CMS verticaux à faible impédance (LOW ESR) et longue durée de vie. Conçue pour les applications LCD et TV, elle offre une endurance garantie de 3000 à 5000 heures à 105°C, tout en étant conforme RoHS et sans halogène.
Cette série répond aux exigences des alimentations compactes nécessitant fiabilité thermique, stabilité électrique et forte tenue au courant d’ondulation.
Avantages
- LOW ESR / faible impédance adaptée aux alimentations à découpage
- Durée de vie étendue : 3000 à 5000 h à 105°C
- Large plage de tension : 6,3 à 50 VDC
- Température de fonctionnement : -40°C à +105°C
- Format CMS vertical pour intégration automatisée
- Conforme RoHS et Halogen-free
Caractéristiques principales
- Technologie : Aluminium Electrolytic Capacitor SMD vertical
- Plage de capacité : 1 µF à 1000 µF
- Plage de tension : 6,3 V / 10 V / 16 V / 25 V / 35 V / 50 V
- Tolérance : ±20 % (à 20°C, 120 Hz)
- Courant de fuite : ≤ 0,01CV ou 3 µA (à 20°C après 2 min)
- Facteur de dissipation (tanδ) : de 0,30 (6,3V) à 0,13 (35V / 50V)
- Impédance basse température : Z(-25°C)/Z(20°C) = 2 ; Z(-40°C)/Z(20°C) = 3
- Endurance : 3000 h (Ø4x5,7 à Ø6,3x7,7 mm) et 5000 h (Ø8x10,5 à Ø10x10,5 mm) à 105°C
- Boîtiers disponibles : Ø4 à Ø10 mm – hauteur 5,7 à 10,5 mm
- Courant d’ondulation spécifié à 100 kHz, 105°C
Applications typiques
- Alimentations à découpage (SMPS)
- Cartes d’alimentation LCD / TV
- Équipements électroniques industriels
- Modules embarqués et cartes compactes
- Systèmes nécessitant faible ESR et longue durée de vie
Pourquoi choisir la série MRA
La série MRA offre un excellent compromis entre faible impédance, endurance élevée et large plage de tension jusqu’à 50V. Grâce à sa durée de vie pouvant atteindre 5000 heures à 105°C, elle est particulièrement adaptée aux applications exigeantes en fiabilité et stabilité thermique.
Distribuée par ES France – Département RF & Hyperfréquences, la série MRA bénéficie d’un support technique à forte valeur ajoutée pour optimiser le choix des valeurs et des dimensions selon votre application.
