Description

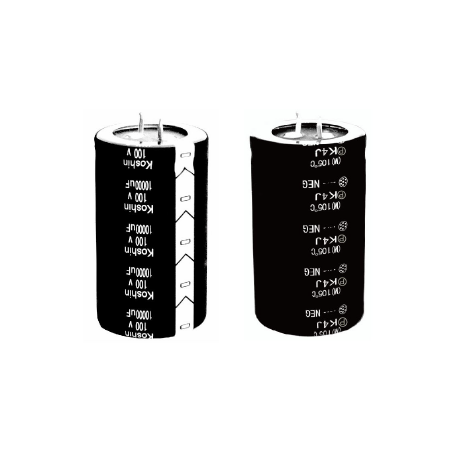

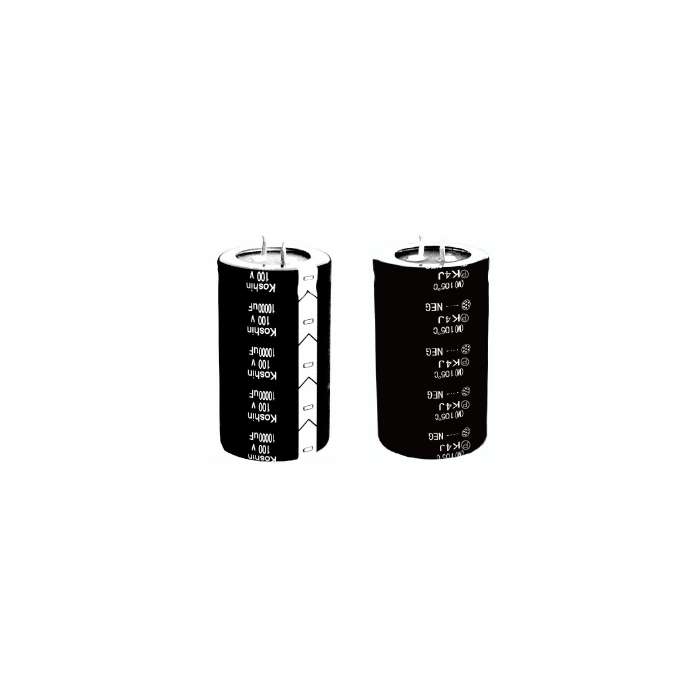

Les condensateurs électrolytiques aluminium Koshin série K4J sont des modèles haute capacité miniatures conçus pour des applications à 105°C. Ils offrent une durée de vie étendue de 3000 heures à 105°C et constituent une solution fiable pour les alimentations à découpage et équipements électroniques industriels.
La série K4J propose des capacités standards avec plusieurs options de dimensions pour une même valeur, permettant une intégration optimisée dans les conceptions à forte densité.
Avantages
- Température de fonctionnement jusqu’à 105°C
- Durée de vie 3000 heures à 105°C
- Large plage de tension : 10 V à 500 VDC
- Large plage de capacités
- Faible courant de fuite
- Bonne tenue au courant d’ondulation (ripple current)
- Conformité RoHS
- Trois formats disponibles pour une même valeur nominale
Caractéristiques principales
- Plage de température : -40°C à +105°C (selon tension)
- Tolérance de capacité : ±20% (à 20°C, 120 Hz)
- Tension nominale : 10 V à 500 VDC
- Durée de vie : 3000 h à 105°C (avec courant d’ondulation appliqué)
- Courant de fuite : < 0,02CV ou 3 mA (la plus petite des deux valeurs)
- Facteur de dissipation (tan δ) : selon tension nominale
- Normes applicables : JIS-C-5102, JIS-C-5141
- Marquage blanc sur gaine noire
- Boîtier aluminium radial miniature
Applications typiques
- Alimentations à découpage (SMPS)
- Convertisseurs DC/DC
- Cartes d’alimentation industrielles
- Équipements télécom et RF
- Électronique embarquée
- Systèmes de contrôle industriel
Pourquoi choisir les condensateurs Koshin série K4J
Les condensateurs Koshin K4J offrent un excellent compromis entre compacité, capacité élevée et robustesse thermique. Leur large plage de tension jusqu’à 500 VDC et leur endurance à 105°C en font une solution adaptée aux environnements exigeants et aux alimentations industrielles. La disponibilité de plusieurs dimensions pour une même valeur facilite l’optimisation mécanique de vos conceptions.
Spécifications et modèles disponibles
| Tension nominale | Plage de capacité (µF) | Température | Durée de vie |
|---|
| 10 – 16 V |
470 µF à 68000 µF |
-40°C à +105°C |
3000 h @ 105°C |
| 25 – 63 V |
680 µF à 33000 µF |
-40°C à +105°C |
3000 h @ 105°C |
| 80 – 100 V |
370 µF à 6800 µF |
-40°C à +105°C |
3000 h @ 105°C |
| 160 – 200 V |
100 µF à 2200 µF |
-25°C à +105°C |
3000 h @ 105°C |
| 250 – 500 V |
33 µF à 1200 µF |
-25°C à +105°C |
3000 h @ 105°C |
