Description

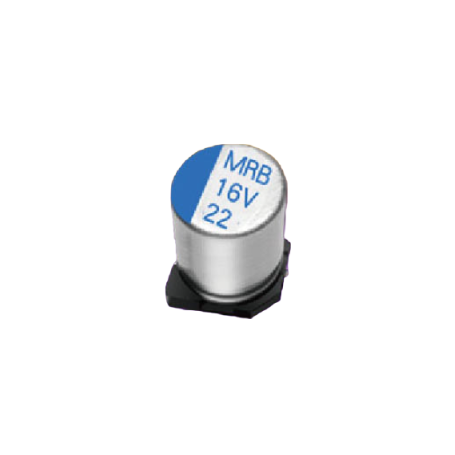

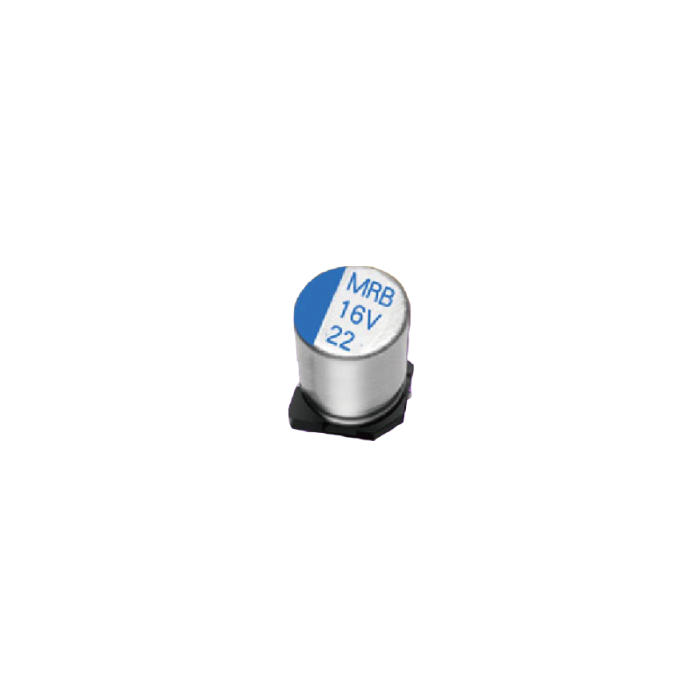

La série MRB de Koshin est une gamme de condensateurs électrolytiques aluminium CMS verticaux bipolaires, spécialement conçue pour les applications LCD MT/TV. Elle offre une plage de tension de 6,3 à 50 VDC avec une durée de vie garantie de 2000 heures à 85°C. Cette série est conforme RoHS et sans halogène.
Grâce à sa technologie bi-polarized, elle est adaptée aux circuits où la polarité peut s’inverser ou aux applications en signal alternatif.
Avantages
- Technologie bipolaire adaptée aux signaux AC
- Plage de tension : 6,3 à 50 VDC
- Durée de vie 2000 h à 85°C
- Température de fonctionnement : -40°C à +85°C
- Format CMS vertical compact
- Conforme RoHS – Halogen-free
Caractéristiques principales
- Technologie : Aluminium Electrolytic Capacitor SMD vertical – Bipolaire
- Plage de capacité : 1 µF à 47 µF
- Plage de tension nominale : 6,3 / 10 / 16 / 25 / 35 / 50 V
- Tolérance : ±20 % (à 20°C, 120 Hz)
- Courant de fuite : ≤ 0,05CV ou 10 µA (à 20°C après 2 min)
- Facteur de dissipation (tanδ) : 0,32 (6,3V) à 0,20 (35-50V)
- Impédance basse température : Z(-25°C)/Z(20°C) jusqu’à 4 ; Z(-40°C)/Z(20°C) jusqu’à 12
- Dimensions disponibles : Ø4 à Ø6,3 mm – hauteur 5,2 à 5,4 mm
- Courant d’ondulation : spécifié à 120 Hz
Applications typiques
- Circuits audio
- Applications à signal alternatif (AC)
- Cartes LCD / TV
- Couplage et découplage en environnement CMS
- Électronique grand public
Pourquoi choisir la série MRB
La série MRB est une solution compacte et fiable pour les applications nécessitant un condensateur électrolytique bipolaire en format CMS. Sa conception permet une utilisation dans des circuits où la polarité peut varier, tout en garantissant une endurance de 2000 heures à 85°C et une intégration optimisée sur PCB.
Distribuée par ES France – Département RF & Hyperfréquences, la série MRB bénéficie d’un support technique pour le choix des valeurs adaptées à votre application.
