Description

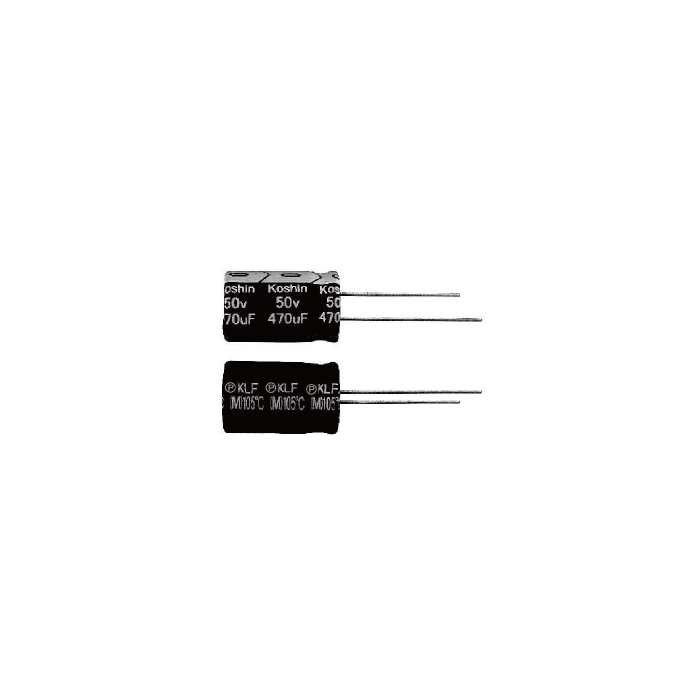

La série KLF de Koshin est une gamme de condensateurs électrolytiques aluminium miniatures conçus pour des applications nécessitant une longue durée de vie à haute température. Adaptée à un fonctionnement jusqu’à 105°C, cette série garantit une endurance de 5000 à 10000 heures à 105°C selon les dimensions.
Compacte et conforme RoHS, la série KLF est optimisée pour les équipements électroniques industriels, d’alimentation et embarqués nécessitant fiabilité et stabilité électrique.
Avantages
- Longue durée de vie : 5000 à 10000 heures à 105°C
- Large plage de tension : de 10V à 450V
- Température de fonctionnement étendue : jusqu’à 105°C
- Format miniature pour intégration en environnements contraints
- Faible courant de fuite
- Bonne tenue en courant d’ondulation (ripple current)
- Conformité JIS-C-5101-4 (IEC60384)
- Marquage blanc sur sleeve noir pour une identification claire
Caractéristiques principales
- Type : Condensateur électrolytique aluminium radial
- Série : KLF
- Température de fonctionnement : -40°C à +105°C (≤50V) / -25°C à +105°C (160V à 450V)
- Plage de tension nominale : 10V à 450V DC
- Plage de capacité : 6.8 µF à 3300 µF (selon tension)
- Tolérance de capacité : ±20% (20°C, 120Hz)
- Facteur de dissipation (tan δ) : selon tension nominale
- Durée de vie (105°C) :
- Ø ≤ 8 mm : 5000 h
- Ø = 10 mm : 8000 h
- Ø ≥ 10 mm : 10000 h
- Coefficient de fréquence pour ripple current : jusqu’à 1.00 à 100kHz
- Coefficient de température pour ripple current : 2.00 (60°C), 1.40 (85°C), 1.00 (105°C)
- Montage : traversant (radial)
Applications typiques
- Alimentations à découpage (SMPS)
- Cartes d’alimentation industrielles
- Équipements RF & Hyperfréquences
- Systèmes embarqués
- Instrumentation électronique
- Équipements de contrôle industriel
Pourquoi choisir la série KLF
La série KLF offre un excellent compromis entre compacité, longévité et performance électrique. Sa capacité à fonctionner durablement à 105°C avec une bonne tenue au courant d’ondulation en fait un choix fiable pour les environnements exigeants. La diversité des tensions et capacités disponibles permet une intégration flexible dans de nombreuses architectures électroniques.
