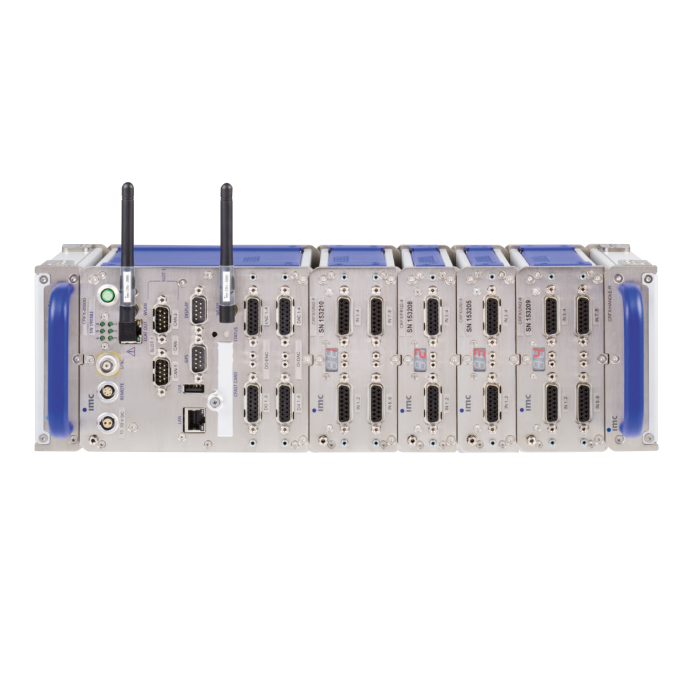

Système d'Acquisition de Données Modulaire ( 0 Hz à 100 kHz ): CRONOSflex Agrandir l'image

Système d'Acquisition de Données Modulaire ( 0 Hz à 100 kHz ): imc CRONOSflex | IMC T&M

Le système de mesure modulaire imc CRONOSflex offre une flexibilité et une extensibilité sans précédent pour les tests électromécaniques.

Plus de détails

Téléchargement

Documentation CRONOSflex

Téléchargez ce fichier (5.12M)

Description

Le système de mesure modulaire imc CRONOSflex offre une flexibilité et une extensibilité sans précédent pour les tests électromécaniques. Grâce à son mécanisme de clic, les modules peuvent être connectés électriquement et mécaniquement sans câbles, permettant une configuration centralisée ou distribuée.

Avantages :

  • Flexibilité : Adaptation facile aux exigences changeantes des tests quotidiens.
  • Gain de temps : Calculs en temps réel et reconfiguration rapide des modules.
  • Économie : Investissement modulable et planification budgétaire à long terme.
  • Clarté et synchronie : Synchronisation des modules sans câbles grâce au bus interne EtherCAT.
  • Indépendance et sécurité : Fonctionnement autonome avec stockage interne et alimentation intelligente.

Caractéristiques principales :

  • Enregistrement simultané des données analogiques, numériques et de bus de terrain/véhicule.
  • Jusqu'à 2000 kS/s par système et jusqu'à 100 kS/s par canal.
  • Acquisition synchrone de un à des milliers de canaux.
  • Analyse et contrôle en temps réel intégrés.
  • Opération autonome, à distance ou interactive via connexion Ethernet TCP/IP.

Modules de mesure :

  • Modules de mesure de tension et haute tension.
  • Modules de mesure de courant.
  • Modules de mesure de température.
  • Modules de jauge de contrainte.
  • Modules de mesure audio et d'accélération IEPE/ICP.
  • Modules de mesure de fréquence, vitesse/angle.
  • Modules de sortie analogique.

Fonctionnalités avancées :

  • Calculs en temps réel avec imc Online FAMOS.
  • Contrôle et automatisation des bancs d'essai avec imc STUDIO.
  • Analyse de données en direct avec imc Inline FAMOS.
  • Intégration vidéo synchronisée avec imc STUDIO Video.
  • Gestion des capteurs avec imc SENSORS.

Applications :

  • Tests sur banc et en environnement mobile.
  • Surveillance à distance dans des réseaux centralisés et distribués Ethernet.
  • Enregistrement de signaux mixtes multi-canaux.
  • Automatisation des bancs d'essai et des séquences de test.

Spécifications et modèles disponibles :

Modèles disponibles
CRFX-400 avec option bus CAN
CRFX-2000 avec option bus CAN et carte Multi-IO
Général
taux d'échantillonnage global 400 kSps 2000 kSps
Conditions d'utilisation
Plage de fonctionnement standard ● ●
Gamme de température étendue avec condensation ● ●
Tenue aux chocs et vibrations MIL 810F (40g) ●
Connectivité
Connexions pour la mesure Modulaire Modulaire
Ethernet 100 MBit 1 GBit
WLAN (WiFi) IEEE 802.11.g (54 Mbit/s) ● ●
WLAN (WiFi) IEEE 802.11.n (300 Mbit/s), double antenne ○ ●
Sans fil UMTS, 3G, 4G ● ●
Bus système distribuable EtherCAT ● ●
port de connexion GPS ● ●
Connexion pour afficheur ● ●
Contrôle d'alimentation à distance ● ●
Informations d'états programmables (LEDs) ● ●
Signal SYNC isolé ○ ●
Stockage des données
Récepteur de Compact Flash ● ○
Récepteur de CFast ○ ●
Port USB 2.0 host port (stockage amovible externe) ● ●
Stockage sur PC/disque réseau ● ●
Disque dur IDE interne ● ●
Fonctionnalités en mode autonome
Fonctions de déclenchement complexes sans PC ● ●
Analyse des données en temps réel avec Online FAMOS ● ●
Mode boite noire, autostart sur minuterie ou temps absolu ● ●
Synchronisation & horloge
Maitre esclave entre différents sytèmes imc ● ●
Synchronisation basée sur réseau NTP ● ●
via signal GPS externe ● ●
via signal IRIG B et DCF-77 externe ● ●
Enregistrements des données sur multi déclenchements et déclenchements répétés ● ●
Fonctions de déclenchement intelligentes avec pré et post déclenchement ● ●
Extensions bus de terrain
CAN ○ ○
CAN FD ○ ○
LIN ○ ○
FlexRay ○ ○
XCPoE ○ ○
EtherCAT Slave ○ ○
Profinet ○ ○
Modbus ○ ○
ARINC ○ ○
MVB (EMD or ESD) ○ ○
Extension multifonctions I/O de l'unité de base
Entrées sorties numériques, compteurs d'impulsions et sorties analogiques ○ ○
Alimentation
Entrée 10 à 50Vcc ● ●
Adaptateur AC/DC (110 to 230Vca) ● ●
Alimentation des modules satellites via PoE ● ●
Sauvegarde des données en cas de coupure d'alimentation ● ●
UPS (batterie gel plomb) ● ●
UPS (capacité étendue Li-Ion) ● ●

Légende :

● Standard / Inclus

○ Optionnel
