Description

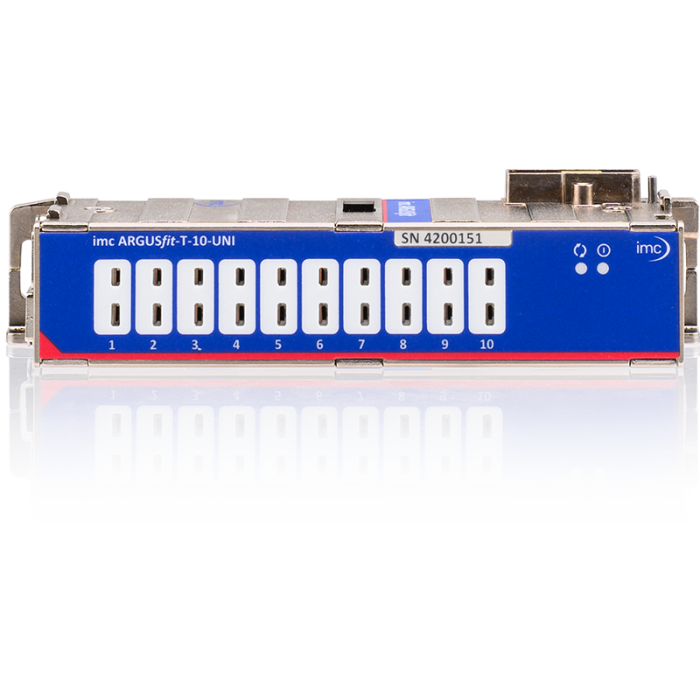

Le module imc ARGUSfit T-10 est un amplificateur de mesure à 10 canaux destiné à la mesure de température par thermocouples. Compatible avec tous les types standards (K, J, T, E, L, N, C, S, R), il offre une acquisition de haute précision avec entrées isolées individuellement et compensation de soudure froide (CJC) par canal. Compact, robuste et entièrement modulaire, il s’intègre directement dans une centrale imc ARGUSfit via le système de connexion par clic mécanique et électrique.
Avantages :
- Compatibilité universelle : prise en charge de tous les types de thermocouples.
- Entrées isolées individuellement : excellente immunité aux interférences et aux boucles de masse.
- Compensation de soudure froide par canal : précision accrue sur toute la plage de température.
- Résolution 24 bits : numérisation haute fidélité avec sortie 32 bits float.
- Synchronisation complète : intégration directe sur le bus système imc ARGUSfit.
- Conception robuste : plage de température –40 °C à +85 °C, protection IP50.
Caractéristiques principales :
- Nombre d’entrées : 10 (isolation galvanique par canal).
- Type de capteurs : thermocouples K, J, T, E, L, N, C, S, R (max. 2 types simultanés).
- Plage de mesure : –270 °C à +2320 °C selon le type de capteur.
- Résolution : 24 bits, précision typique ±0,25 K (type K).
- Fréquence d’échantillonnage : jusqu’à 100 Hz par canal.
- Entrée : connecteurs miniatures femelles pour thermocouples.
- Isolation galvanique : ±60 V entre canaux, alimentation et châssis.
- Consommation : env. 1,7 à 2 W, alimentation 7 à 50 V DC.
- Indice de protection : IP50 (version -EC disponible pour condensation temporaire).
Dimensions du module imc ARGUSfit T-10 : longueur totale 152,5 mm | longueur du corps 144 mm | largeur 53 mm | hauteur du boîtier 31 mm | hauteur totale (avec connecteurs) 37,6 mm | trou de fixation Ø 3,2 mm à 8,7 mm du bord inférieur.
Applications typiques :
- Mesure multipoint de température sur bancs d’essais moteurs, batteries, composants électroniques.
- Essais thermiques et validation de systèmes mécatroniques.
- Surveillance de température dans les applications industrielles, énergétiques ou embarquées.
- Acquisition synchronisée avec modules de tension, courant et codeur ARGUSfit.
Pourquoi choisir le T-10 :
Grâce à sa compatibilité universelle et à sa grande précision, le module imc ARGUSfit T-10 constitue la solution idéale pour la mesure de température au sein des centrales d’acquisition modulaires. Son intégration dans la plateforme ARGUSfit permet la combinaison de mesures thermiques, mécaniques et électriques dans un même système, le tout distribué par ES France, expert des solutions de test et mesure avancées.
