Description

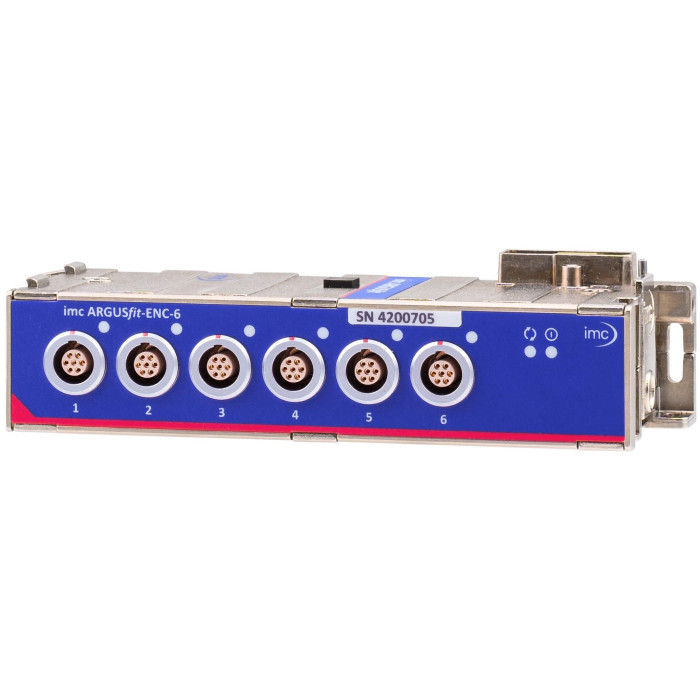

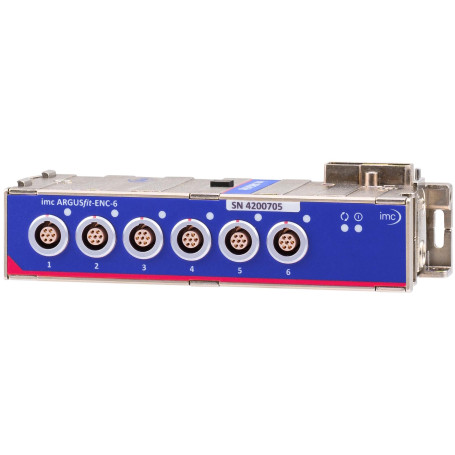

Le module imc ARGUSfit ENC-6 est un amplificateur de mesure à 6 canaux dédié à l’acquisition de signaux d’impulsions et de capteurs à codeur incrémental. Il s’intègre directement sur une unité de base imc ARGUSfit grâce à son système de connexion par clic mécanique et électrique, formant ainsi un système d’acquisition de données haute précision, robuste et entièrement modulaire. Le module est conçu pour mesurer des grandeurs telles que la vitesse de rotation, la fréquence, l’angle, le déplacement, le rapport cyclique PWM ou encore les temps d’événements à très haute résolution.
Avantages :
- Haute résolution et rapidité : fréquence d’échantillonnage jusqu’à 100 kHz et horloge interne à 100 MHz.
- Conditionnement analogique avancé : amplificateurs différentiels, filtres analogiques configurables, seuils ajustables, filtre numérique anti-parasite et isolation galvanique.
- Double fonctionnalité : acquisition de signaux d’entrée numériques pour les 10 voies disponibles (mode port ou bit).
- Compatibilité universelle : prise en charge des codeurs simples ou doubles pistes, avec ou sans impulsion d’index.
- Alimentation capteur intégrée : 5 V ou 12 V isolée, protégée contre les courts-circuits.
- Montage simplifié : module compact cliquable dans l’écosystème imc ARGUSfit.
Caractéristiques principales :
- Nombre de canaux : 6 (2 groupes isolés de 3 canaux chacun, avec voie d’index et alimentation capteur).
- Fréquence d’échantillonnage maximale : 100 kHz par canal.
- Résolution temporelle : 10 ns (horloge 100 MHz).
- Modes de mesure : vitesse de rotation, fréquence, angle, déplacement, débit, PWM, temps et phase.
- Types de signaux pris en charge : codeurs incrémentaux simples ou doubles pistes (quadrature) avec ou sans index, signaux carrés, inductifs ou optiques.
- Conditionnement du signal : entrée différentielle, filtre Butterworth 2ᵉ ordre (2 kHz, 20 kHz, 200 kHz), hystérésis minimale 100 mV, seuil réglable –12 V à +12 V.
- Entrées : connecteurs LEMO 1B 7 broches, gamme de tension ±12 V (±50 V max), protection ±60 V.
- Alimentation capteurs : 5 V/100 mA ou 12 V/42 mA par groupe de 3 canaux (0,5 W max), précision ±2 %.
- Isolation galvanique : ±60 V entre groupes de canaux et châssis.
- Indice de protection : IP50, version EC disponible (condensation temporaire autorisée).
- Température de fonctionnement : –40 °C à +85 °C.

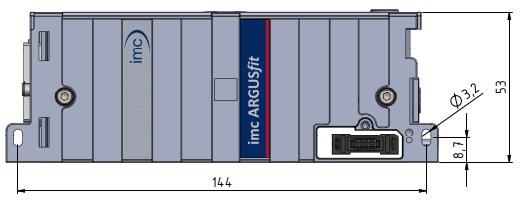

Dimensions du module imc ARGUSfit ENC-6 : longueur totale 152,5 mm | longueur du corps 144 mm | largeur 53 mm | hauteur du boîtier 31 mm | hauteur totale (avec connecteurs) 37,6 mm | trou de fixation Ø 3,2 mm à 8,7 mm du bord inférieur.
Applications typiques :
- Acquisition de signaux de codeurs incrémentaux pour essais de moteurs, bancs d’endurance et systèmes mécaniques rotatifs.
- Mesure de vitesse et de position dans les applications automobiles, ferroviaires et industrielles.
- Détection de fréquence via capteurs inductifs ou optiques, capteurs de couple, roues dentées à dents manquantes.
- Intégration dans des bancs de test NVH, mesure de phase et vibration torsionnelle.
- Applications mobiles ou stationnaires nécessitant une acquisition rapide, stable et fiable.
Pourquoi choisir imc ARGUSfit ENC-6 ?
Le module ENC-6 combine la précision d’un compteur haute fréquence à la robustesse d’un module industriel compact. Grâce à sa compatibilité avec toute la plateforme imc ARGUSfit, il s’intègre dans des systèmes centralisés ou distribués via fibre optique, assurant une synchronisation parfaite avec les autres modules analogiques, numériques et de bus CAN. Sa capacité à traiter des signaux bruités et à fournir une évaluation quadrature haute résolution en fait un choix idéal pour les applications de test exigeantes, dans les environnements sévères ou les systèmes dynamiques à grande vitesse.
