Description
Le LSFrame est un système modulaire développé par LUMILOOP pour l’intégration simple, fiable et compacte de plusieurs instruments de mesure optiques (sondes de champ LSProbe, wattmètres RF LSPM, etc.) dans un rack 19 pouces. Il permet de constituer des configurations multi-appareils prêtes à l’emploi, idéales pour les campagnes de tests CEM selon les normes internationales telles que ISO 11451-5, ISO 11452-11 ou IEC 61000-4-3.
Avantages :
- Solution complète, préassemblée et testée – prête à l’emploi
- Architecture modulaire pour combiner jusqu’à 10 dispositifs LUMILOOP
- Synchronisation parfaite via hub USB et connecteurs RJ45 intégrés
- Calibration accréditée ISO 17025 disponible pour l’ensemble des composants
- Compatible avec toutes les sondes de champ LSProbe et les LSPM RF Power Meters
- Logiciel unique de contrôle pour tous les appareils Lumiloop
Caractéristiques principales :
- Alimentation DC interne : 10 sorties 5V / 3A

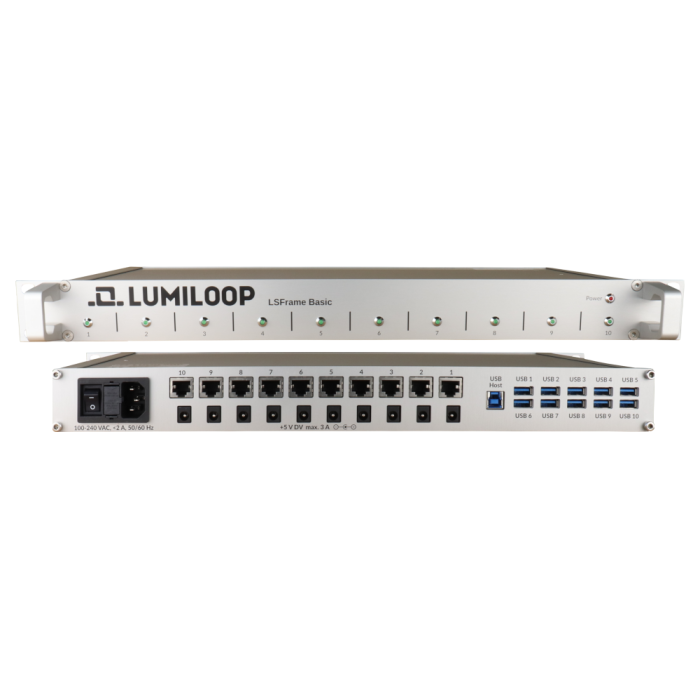

- 10 ports USB 3.1 + 10 ports de synchronisation RJ45
- Châssis rackable 19" avec différentes configurations (3U à 6U selon modèle)

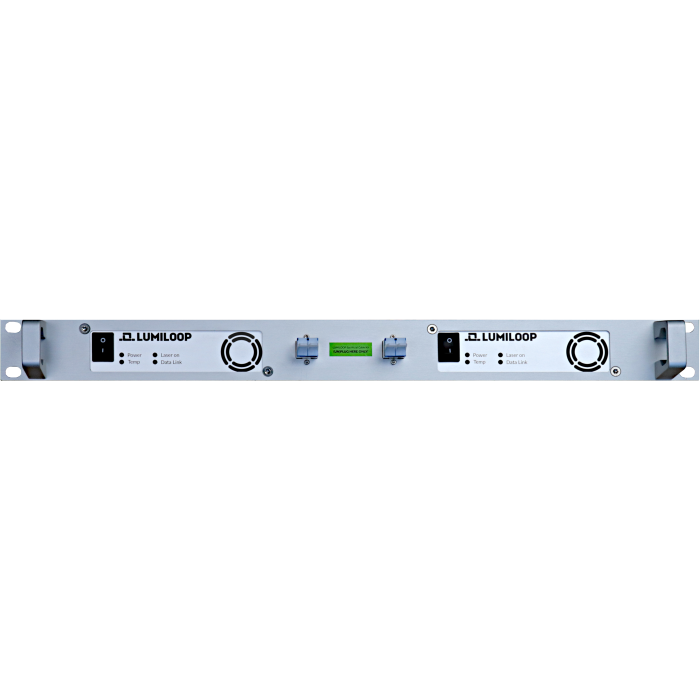

- Interface PC : USB ou Ethernet (selon version CI-250 ou CI-250+)
- Alimentation secteur : 100–240 V via connecteur IEC60320 C14
- Accessoires en option : pied de sonde, kit de nettoyage optique, support triple sonde
Applications :
- Essais CEM en chambre réverbérante ou semi-anéchoïque
- Mesure de l’uniformité de champ selon IEC 61000-4-3
- Tests multipoints automatisés avec jusqu’à 8 sondes simultanées
- Compatibilité avec les normes : ISO 11451-5, ISO 11452-11, IEC 61000-4-3, IEC 61000-4-21
Informations complémentaires :
- Modules disponibles :

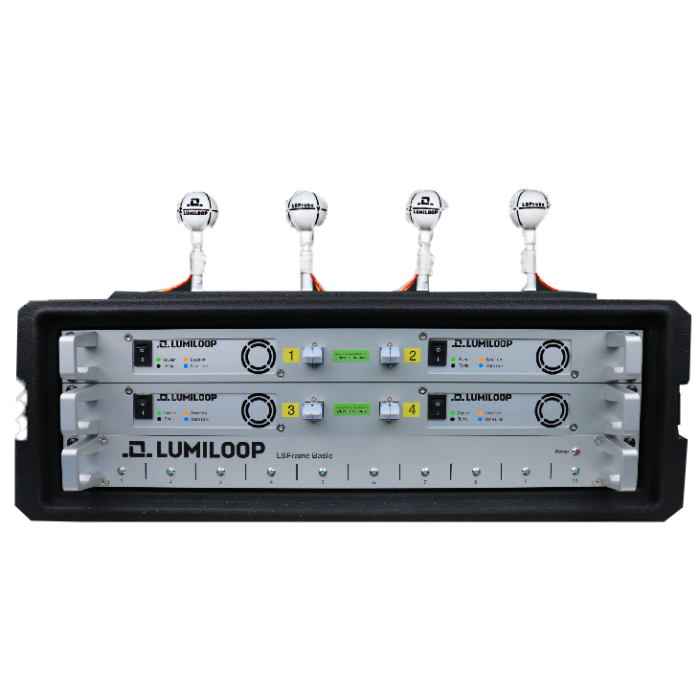

- Multiprobe 4x LSProbe – avec interface CI-250 ou CI-250+
- Multiprobe 8x LSProbe – pour configurations avancées
- Accessoires :
- Kit de nettoyage connecteurs optiques (réf. 1319)
- Pied pour sonde LSProbe (réf. 1316)
- Support 3 sondes (réf. 1382)
- Poids des châssis : entre 9,4 kg et 15,2 kg selon configuration
- Dimensions standard rack 19" (profondeur 39 cm, hauteur 3 à 6U)
