Description

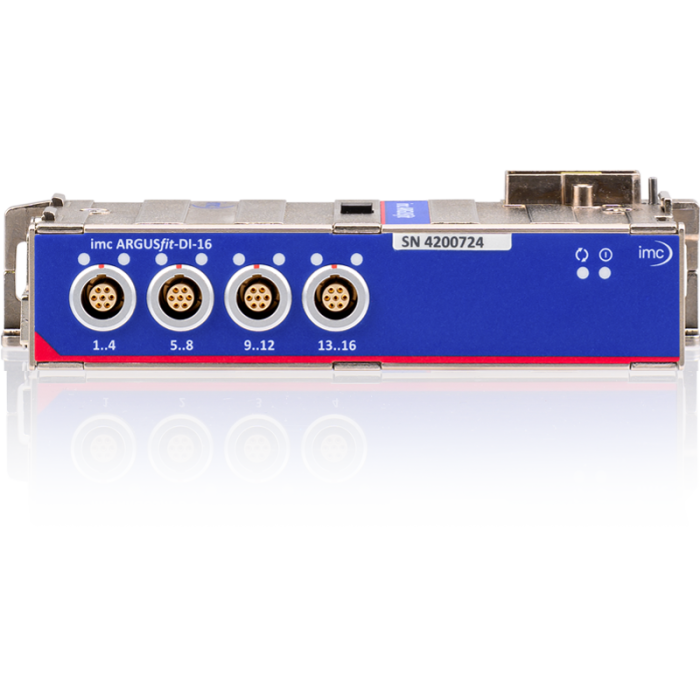

Le module imc ARGUSfit DI-16 est un module d’acquisition numérique à 16 entrées appartenant à la gamme imc ARGUSfit. Il permet la capture rapide de signaux logiques ou de statuts jusqu’à 100 kHz, avec une isolation galvanique renforcée et une compatibilité avec les niveaux TTL (5 V) et 24 V. Ce module vient compléter les systèmes d’acquisition modulaire imc ARGUSfit, offrant des possibilités de mesure numériques flexibles pour les applications industrielles, automobiles et embarquées.
Avantages :
- Compatibilité large : accepte les signaux TTL et 24 V, configurables par groupe.
- Entrées différentielles isolées : 8 groupes isolés de 2 bits chacun pour une protection optimale.
- Flexibilité de configuration : chaque groupe peut fonctionner en mode tension ou en mode contact (switch).
- Haute impédance d’entrée : 2 MΩ, garantissant l’absence de charge sur la source.
- Synchronisation parfaite : intégration complète dans le bus système imc ARGUSfit.
- Conception robuste : plage de température étendue –40 °C à +85 °C, boîtier compact IP50.
Caractéristiques principales :
- Nombre d’entrées : 16 (8 groupes isolés de 2 bits).
- Modes de mesure : tension (voltage mode) ou contact (switch mode), sélection par groupe.
- Fréquence d’échantillonnage : jusqu’à 100 kHz pour l’ensemble des 16 voies.
- Niveaux logiques : TTL (1.4 V/1.8 V) et 24 V (8.1 V/8.9 V).
- Isolation galvanique : ±60 V entre groupes et châssis.
- Consommation : 1.4 à 2.5 W, alimentation 7 à 50 V DC.
- Connecteurs : LEMO 1B, 7 broches.
- Indice de protection : IP50 (version -EC avec tolérance à la condensation).
Dimensions du module imc ARGUSfit DI-16 : longueur totale 152,5 mm | longueur du corps 144 mm | largeur 53 mm | hauteur du boîtier 31 mm | hauteur totale (avec connecteurs) 37,6 mm | trou de fixation Ø 3,2 mm à 8,7 mm du bord inférieur.
Applications typiques :
- Acquisition et surveillance de signaux logiques (Enable, Error, Mode, Status).
- Essais automobiles avec signaux 12/24 V (gestion électronique, ECU, bus d’entrée/sortie).
- Suivi d’états de commutateurs et de dispositifs de commande industriels.
- Mesures synchronisées avec modules analogiques ARGUSfit pour corrélation signal/événement.
Pourquoi choisir le DI-16 :
Grâce à ses 16 entrées isolées et à sa compatibilité multi-niveaux, le module imc ARGUSfit DI-16 constitue une solution idéale pour la capture fiable de signaux logiques dans les environnements industriels et embarqués. Sa conception robuste et son intégration native dans la plateforme imc ARGUSfit en font un module essentiel pour les systèmes d’acquisition modulaires de nouvelle génération distribués par ES France.
