Module d’entrée 15 MS/s 18 bits : U7005 | HIOKI

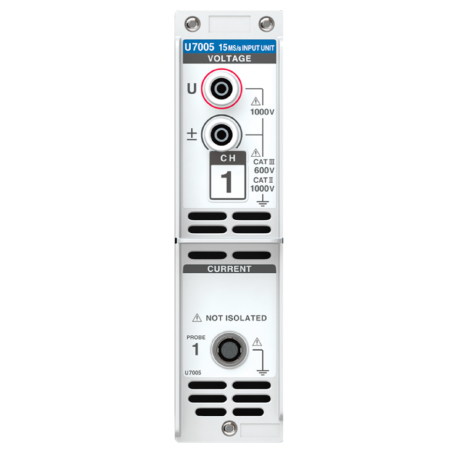

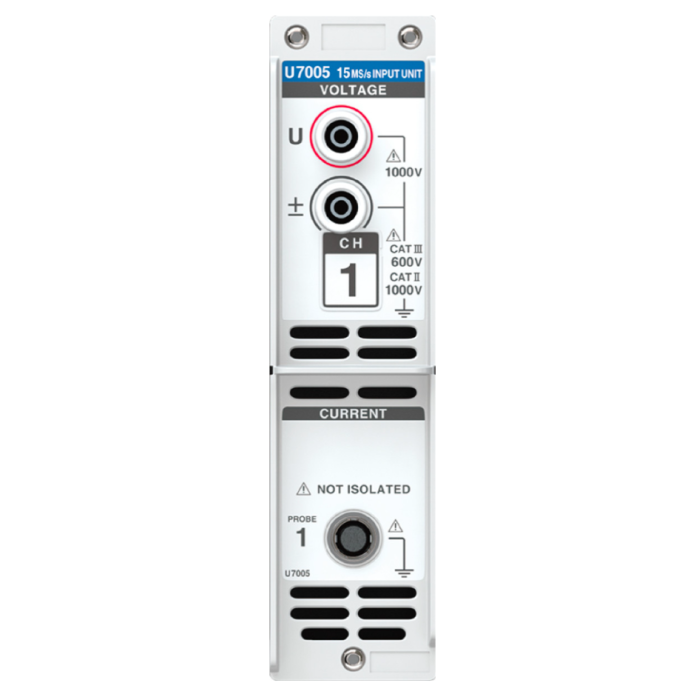

Le U7005 de HIOKI est un module d’entrée ultra-rapide conçu pour le système d’analyse de puissance PW8001. Il permet des mesures haute fréquence jusqu’à 5 MHz avec une résolution de 18 bits, idéal pour les applications avancées en électronique de puissance.

Avantages

• Échantillonnage très rapide à 15 MS/s pour une capture précise des signaux transitoires
• Large bande passante jusqu’à 5 MHz pour les mesures haute fréquence
• Haute résolution de 18 bits pour une excellente fidélité des données
• Excellente immunité au bruit pour des mesures stables
• Compatible avec les tensions jusqu’à 1000 V AC / DC
• Intégration directe dans le PW8001 pour une configuration modulaire

Caractéristiques principales

• Fréquence d’échantillonnage : 15 MS/s
• Résolution ADC : 18 bits
• Bande de mesure : DC, 0,1 Hz à 5 MHz
• Tension d’entrée maximale : 1000 V AC / DC, ±2000 V crête
• Tension nominale phase-terre : 600 V CAT III / 1000 V CAT II
• Idéal pour les mesures de pertes dans les composants à haute fréquence
• Compatible avec les autres modules de la série U7000

Applications typiques

• Analyse de puissance dans les convertisseurs à haute fréquence
• Mesures de pertes dans les inductances et transformateurs
• Tests de rendement sur onduleurs et moteurs rapides
• Recherche et développement en électronique de puissance
• Intégration dans des bancs de test pour véhicules électriques

Informations complémentaires

Le module U7005 est conçu pour les ingénieurs qui ont besoin de mesures de puissance ultra-précises dans des environnements à haute fréquence. Il complète parfaitement le système PW8001 pour offrir une solution d’analyse de puissance de très haut niveau.
