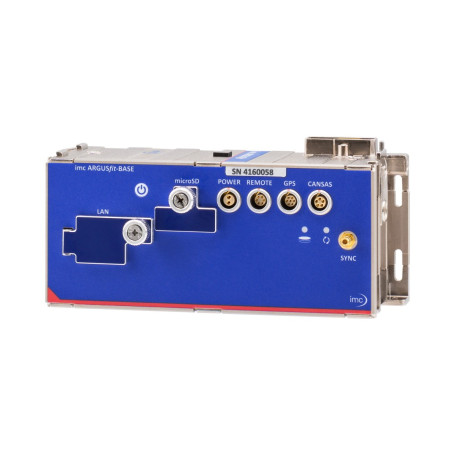

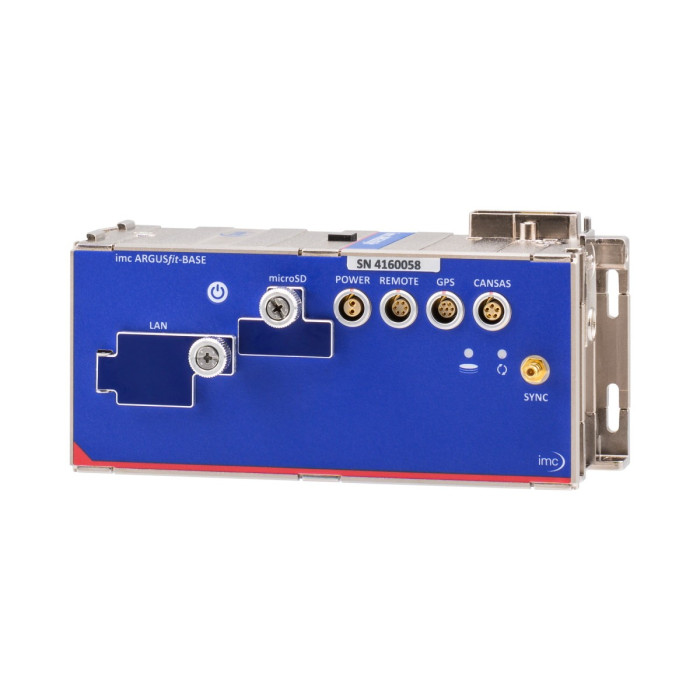

Unité de base pour systèmes d’acquisition de données modulaires et compacts (jusqu’à 5 MS/s) : imc ARGUSfit Base Unit | IMC T&M

L’imc ARGUSfit Base Unit constitue le cœur des systèmes d’acquisition de données (DAQ) imc ARGUSfit, combinant compacité, rapidité et flexibilité. Elle permet la mise en œuvre de systèmes de mesure entièrement modulaires, où les modules d’amplification, d’interface et d’alimentation se connectent par simple clic mécanique et électrique – sans câbles ni outils. Grâce à son bus interne haute vitesse, la Base Unit assure une synchronisation parfaite entre modules ARGUSfit et CANSASfit, garantissant une acquisition homogène des signaux rapides et lents.

Avantages :

• Architecture modulaire et extensible : connexion « click » mécanique et électrique sans outil.
• Performances élevées : taux d’échantillonnage global jusqu’à 5 MS/s (500 kS/s par canal).
• Analyse temps réel intégrée : imc Online FAMOS inclus pour le prétraitement et les calculs embarqués.
• Compatibilité totale : intégration native des modules imc CANSASfit.
• Utilisation autonome : mode « stand-alone » avec enregistrement sur carte microSD.
• Synchronisation précise : GPS, IRIG-B, NTP et préparation PTP.
• Robustesse et endurance : fonctionnement de -40 °C à +85 °C, protection IP50.

Caractéristiques principales :

• Taux d’échantillonnage total : jusqu’à 5 MS/s (24 bits).
• Canaux actifs : jusqu’à 1000 (analogiques, bus, virtuels).
• Stockage intégré : microSD 256 ou 512 Go, testée jusqu’à 5 MS/s.
• Interfaces : Ethernet 1 Gbit/s, GPS LEMO 7 broches, IRIG-B, CAN FD (500 kBaud), télécommande 6 broches.
• Alimentation : 10 à 50 V DC (3,3 W typique), adaptateur AC/DC 24 V 60 W fourni.
• Logiciel requis : imc STUDIO 2023 R3 ou supérieur.

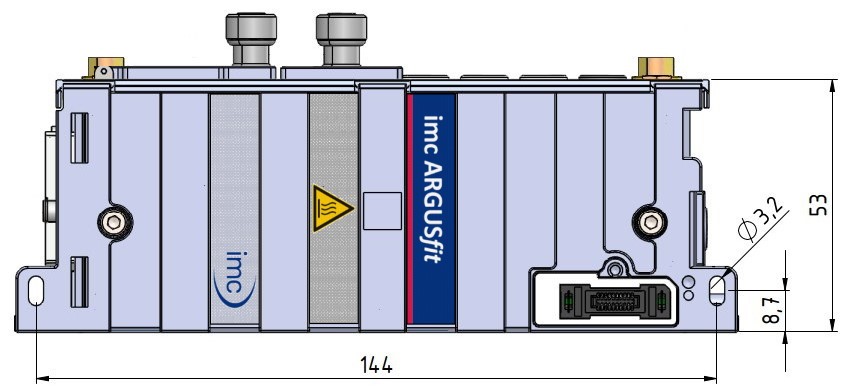

Dimensions du module imc ARGUSfit ENC-6 : longueur totale 152,5 mm | longueur du corps 144 mm | largeur 53 mm | hauteur du boîtier 31 mm | hauteur totale (avec connecteurs) 37,6 mm | trou de fixation Ø 3,2 mm à 8,7 mm du bord inférieur.

Applications typiques :

• Essais automobiles : acquisition multiphysique embarquée, analyse de puissance et de vibrations.
• Essais de validation en R&D et bancs d’essais industriels.
• Instrumentation distribuée via fibre optique (topologie décentralisée).
• Surveillance de structures et essais environnementaux en conditions extrêmes.
• Applications aérospatiales, ferroviaires et offshore nécessitant robustesse et synchronisation parfaite.

Pourquoi choisir imc ARGUSfit Base Unit ?

L’imc ARGUSfit Base Unit allie performance, modularité et intelligence embarquée. Elle simplifie la configuration de systèmes complexes et garantit une acquisition fiable, qu’il s’agisse d’essais rapides ou de longues campagnes d’enregistrement. Son architecture ouverte et évolutive permet d’associer facilement différents modules (amplificateurs, CAN-FD, fibre optique, UPS…) pour bâtir un système parfaitement adapté à chaque application. Avec son logiciel imc STUDIO et sa compatibilité complète avec l’écosystème imc, elle offre une solution clé-en-main : du capteur jusqu’à l’analyse.
