Câble coaxial semi-rigide à faible perte (DC - 67 GHz) : UT-047C-LL | MICRO-COAX

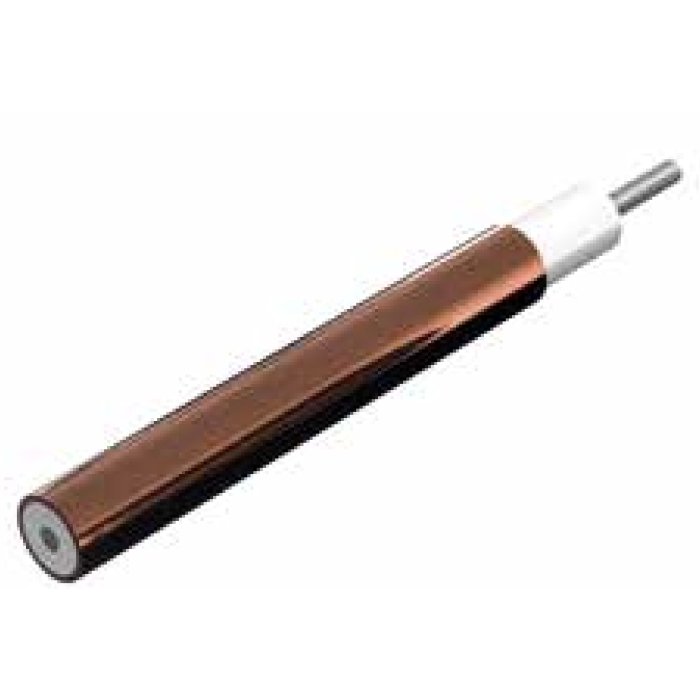

Le câble UT-047C-LL de Micro-Coax est un câble coaxial semi-rigide à faible perte, conçu pour offrir une atténuation réduite, une excellente stabilité de phase avec la température, et une résistance accrue aux conditions extrêmes. Il est idéal pour les applications RF et micro-ondes exigeantes.

Avantages :

• Meilleure atténuation
• Stabilité de phase améliorée avec la température
• Température de fonctionnement plus élevée

Caractéristiques principales :

Dimensions :

• Diamètre du conducteur extérieur : 0.047 pouces (1.19 mm)
• Diamètre du conducteur intérieur : 0.011 pouces (0.28 mm)
• Diamètre du diélectrique : 0.037 pouces (0.94 mm)
• Longueur minimale : 24 pouces (610 mm)

Caractéristiques mécaniques :

• Résistance à la traction du conducteur extérieur : 26 ksi
• Rayon de courbure interne minimum : 0.05 pouces (1.27 mm)

Caractéristiques électriques :

• Capacité : 25 pF/ft
• Vitesse relative de propagation : 70%
• Tension d’essai continue maximale : 1000 V RMS
• Tension d’essai par impulsion maximale : 2500 V RMS
• Impédance caractéristique nominale (>100 MHz) : 50 ohms

Atténuation (dB/ft) :

• DC - 1 GHz : 0.050
• DC - 2 GHz : 0.070
• DC - 5 GHz : 0.110
• DC - 10 GHz : 0.160
• DC - 18 GHz : 0.220

Applications :

Le câble UT-047C-LL est utilisé dans des systèmes RF et micro-ondes, les équipements militaires et aérospatiaux, ainsi que les infrastructures de télécommunications nécessitant une faible perte et une stabilité thermique élevée.
