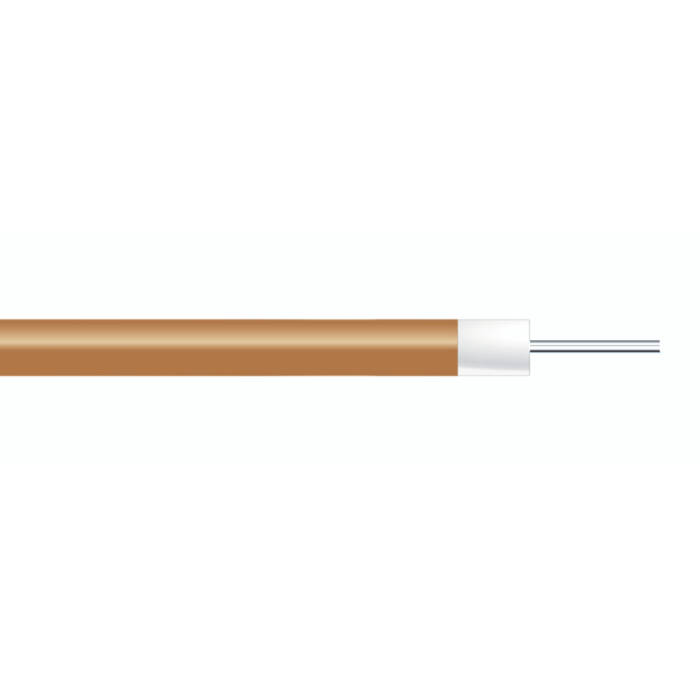

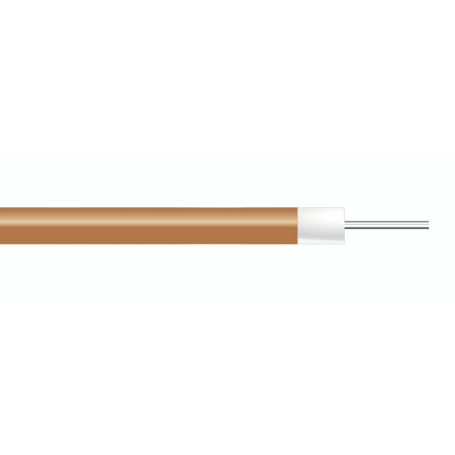

Câble coaxial semi-rigide en cuivre (DC - 67 GHz) : UT-085-M17 | MICRO-COAX

Le câble UT-085-M17 de Micro-Coax est un câble coaxial semi-rigide en cuivre offrant des performances de transmission exceptionnelles. Grâce à sa faible perte de signal et son excellent blindage, il est parfaitement adapté aux environnements exigeants tels que les systèmes radar, les télécommunications ou l’aérospatiale.

Avantages :

• Performances exceptionnelles avec une perte de signal minimale
• Faible VSWR sur la gamme de fréquences spécifiée
• Blindage efficace pour réduire les interférences électromagnétiques

Caractéristiques principales :

Dimensions :

• Diamètre extérieur du conducteur : 0.0201 pouces (0.511 mm)
• Diamètre extérieur du diélectrique : 0.057 pouces (1.448 mm)
• Diamètre extérieur du câble : 0.085 pouces (2.159 mm)
• Longueur maximale : 72 pouces (1829 mm)

Caractéristiques mécaniques :

• Température d'utilisation : -65°C à +125°C
• Rayon de courbure intérieur minimum : 0.15 pouces (3.81 mm)
• Résistance interne DC maximale à +20°C :
  • Conducteur central : 10 Ω/1000 pieds
  • Conducteur externe : 2 Ω/1000 pieds

Caractéristiques électriques :

• Impédance caractéristique nominale : 50Ω ±2Ω
• Capacité nominale entre conducteurs internes et externes à +20°C : non spécifiée précisément

Applications :

• Systèmes radar
• Équipements militaires
• Télécommunications
• Aérospatiale
