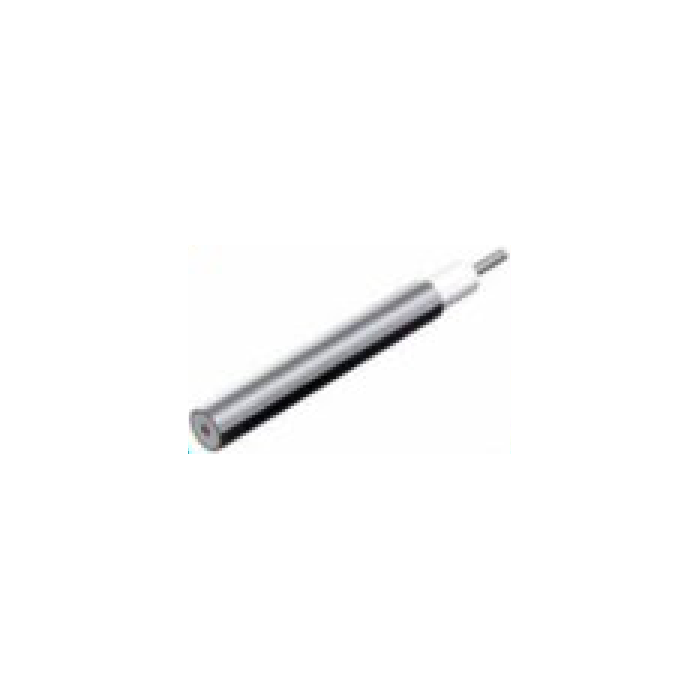

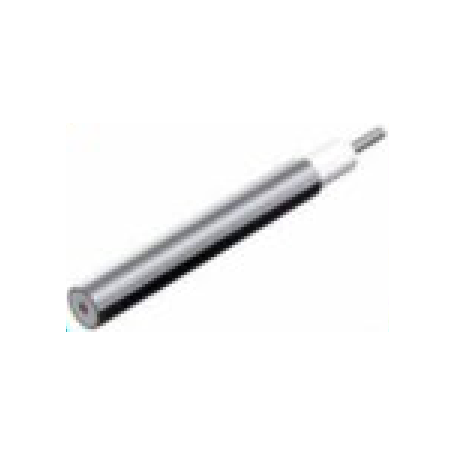

Câble Coaxial Semi-Rigide (0 - 40 GHz) : UT-047-TP-M17 | MICRO-COAX

Les câbles coaxiaux semi-rigides en cuivre 50 Ω de Micro-Coax offrent des performances exceptionnelles avec une perte de signal minimale et un faible taux de réflexion (VSWR) sur toute la plage de fréquences. Grâce à leur blindage très efficace, ils réduisent les pertes et les interférences, ce qui les rend idéaux pour les applications les plus exigeantes.

Avantages :

• Excellente efficacité de blindage
• Faible perte de signal et faible VSWR
• Conforme RoHS
• Température de fonctionnement : -55 °C à +125 °C

Caractéristiques principales :

Dimensions :

• Diamètre du conducteur extérieur : 1,19 mm (0,047 pouces)
• Diamètre total du câble : 1,65 mm (0,065 pouces)
• Concentricité minimale : 80 %
• Poids maximal : 0,015 kg/m (0,010 lb/pied)

Caractéristiques mécaniques :

• Résistance à la traction : > 445 N (> 100 lb)
• Rayons de courbure minimaux : non spécifiés

Caractéristiques électriques :

• Impédance caractéristique : 50 Ω
• Capacité : < 29 pF/pied (< 95 pF/m)
• Vitesse de propagation : > 69 %
• Tension diélectrique : > 2000 V RMS
• Tension d’extinction corona : > 1000 V RMS à 21 km d’altitude
• Fréquence de coupure du mode d’ordre supérieur : > 40 GHz

Atténuation maximale :

Applications :

Ce câble est parfaitement adapté aux systèmes RF et micro-ondes, aux équipements militaires, aux télécommunications et aux applications aérospatiales nécessitant une transmission de signal fiable dans des environnements exigeants.
