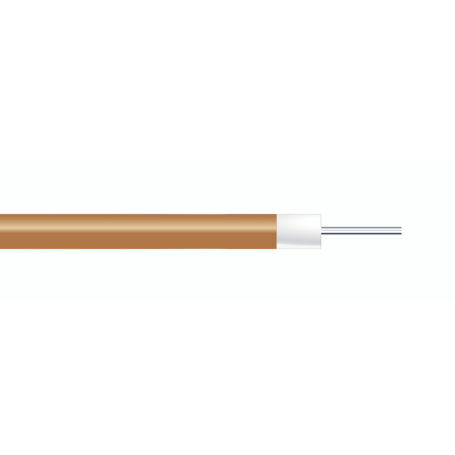

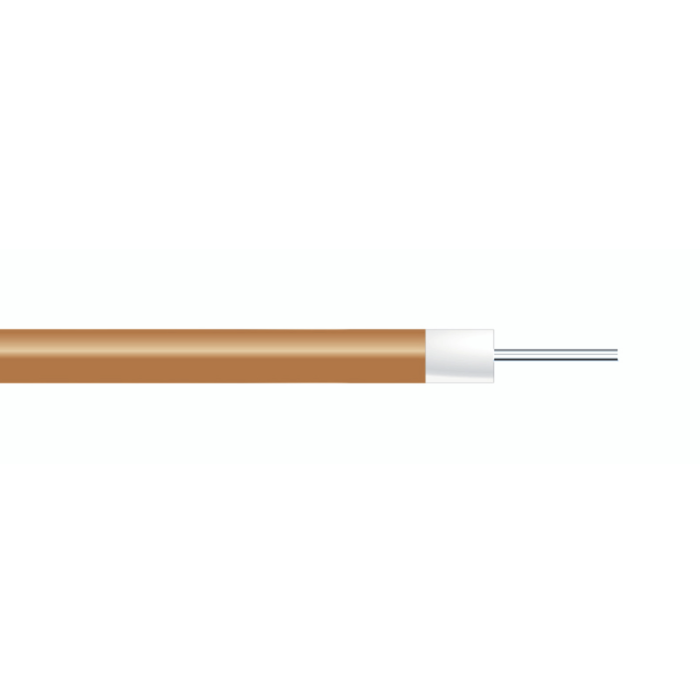

Câble coaxial semi-rigide (DC - 67 GHz) : UT-085-TP-M17 | MICRO-COAX

Le câble UT-085-TP-M17 de Micro-Coax est un câble coaxial semi-rigide haute performance, conçu pour offrir une transmission de signal fiable avec une perte minimale et une excellente protection contre les interférences. Il est parfaitement adapté aux environnements exigeants tels que l’aérospatiale, la défense et les télécommunications.

Avantages :

• Performances exceptionnelles avec une perte de signal minimale
• Faible VSWR sur la gamme de fréquences opérationnelles
• Blindage efficace pour réduire les interférences

Caractéristiques principales :

Dimensions :

• Diamètre extérieur du conducteur : 0.0201 in (0.511 mm)
• Diamètre extérieur du diélectrique : 0.057 in (1.448 mm)
• Diamètre extérieur du câble : 0.085 in (2.159 mm)
• Longueur : 100 ft

Caractéristiques mécaniques :

• Température d'utilisation : -65°C à +125°C
• Rayon de courbure minimum intérieur : 0.25 in (6.35 mm)
• Rayon de courbure minimum extérieur : 0.5 in (12.7 mm)

Caractéristiques électriques :

• Impédance nominale : 50Ω
• Vitesse relative : 69%
• Capacité : 29 pF/ft
• Tension maximale continue : 1000 V RMS

Atténuation typique (@20°C) :

• 10 MHz : 2 dB/100 ft
• 50 MHz : 4 dB/100 ft
• 100 MHz : 6 dB/100 ft
• 400 MHz : 12 dB/100 ft
• 1000 MHz : 20 dB/100 ft

Applications :

• Aérospatiale
• Défense
• Télécommunications
• Applications RF haute performance
