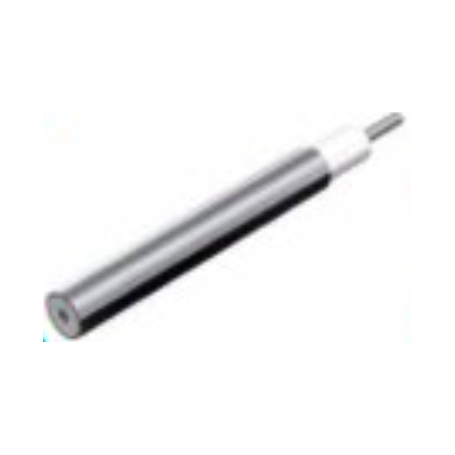

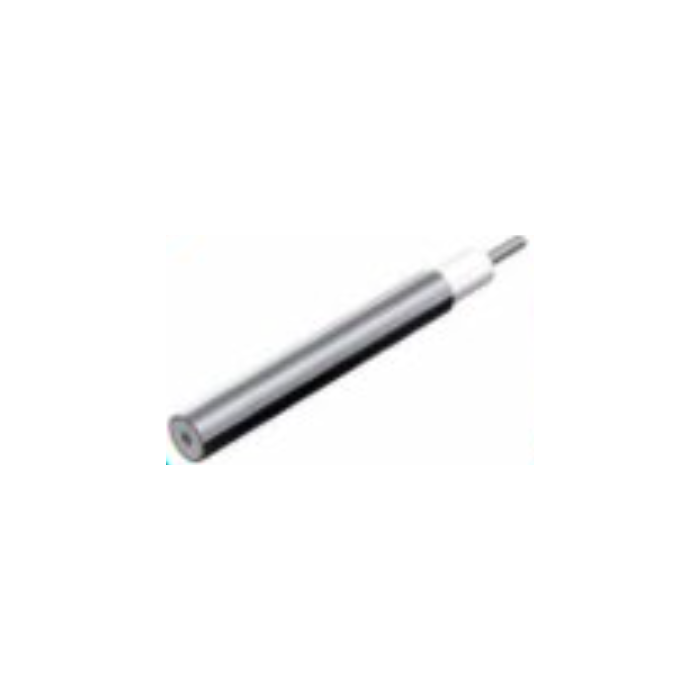

Câble Coaxial Semi-Rigide (DC - 18 GHz) : UT-034-TP-M17 | MICRO-COAX

Ce câble semi-rigide de 50 ohms est fabriqué avec un conducteur central en cuivre soudé plaqué argent, un conducteur externe en cuivre étamé et un diélectrique en PTFE. Il est conçu pour fonctionner dans des environnements exigeants, avec une température de fonctionnement allant de -40°C à +100°C.

Avantages :

• Faible perte de signal et atténuation typique réduite
• Excellente efficacité de blindage contre les interférences
• Conforme RoHS
• Haute tension de tenue diélectrique
• Large bande passante jusqu’à 90 GHz

Caractéristiques principales :

Dimensions

• Diamètre du conducteur externe : 0,034 in (0,864 mm)
• Diamètre du conducteur central : 0,0080 in (0,2032 mm)
• Longueur maximale : 15 ft (4,57 m)
• Rayon de courbure minimum : 0,050 in (1,270 mm)
• Poids : 0,22 lbs/100 ft (0,33 kg/100 m)

Matériaux

• Conducteur central : Cuivre soudé plaqué argent (SPCW)
• Conducteur externe : Cuivre étamé
• Diélectrique : PTFE

Performances électriques

• Impédance : 50 Ohms
• Capacité : 29,0 pF/ft (95,2 pF/m)
• Tension de claquage : 2100 VRMS @ 60 Hz
• Tension d’extinction de couronne : 750 VRMS @ 60 Hz
• Fréquence de mode d’ordre supérieur : 155 GHz

Atténuation typique (dB/100 ft)

• 0.5 GHz : 34
• 1.0 GHz : 48.3
• 5.0 GHz : 110.4
• 10.0 GHz : 158.5
• 18.0 GHz : 216.5
• 26.5 GHz : 266.6
• 40.0 GHz : 333.7
• 50.0 GHz : 377.5
• 65.0 GHz : 437
• 90.0 GHz : 525.5

Puissance maximale admissible (@ 20 °C)

• 0.5 GHz : 30.5 W
• 1.0 GHz : 21.5 W
• 5.0 GHz : 9.5 W
• 10.0 GHz : 6.6 W
• 18.0 GHz : 4.8 W
• 26.5 GHz : 3.9 W
• 40.0 GHz : 3.2 W
• 50.0 GHz : 2.8 W
• 65.0 GHz : 2.4 W
• 90.0 GHz : 2.0 W

Applications :

• Équipements de test RF et hyperfréquences
• Applications militaires et aérospatiales
• Intégration dans des modules micro-ondes
• Transmission de signaux haute fréquence dans des environnements contraints
