Câble Coaxial Semi-Rigide (DC - 26,5 GHz) : UT-141-SA-M17 | MICRO-COAX

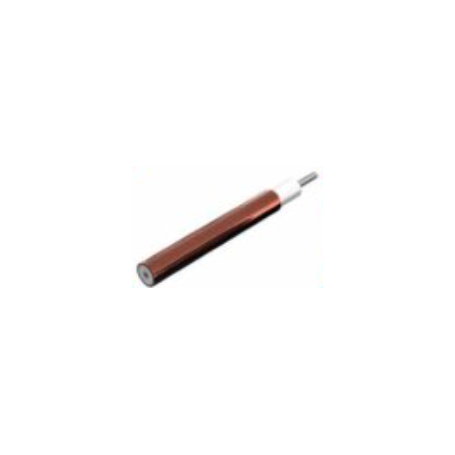

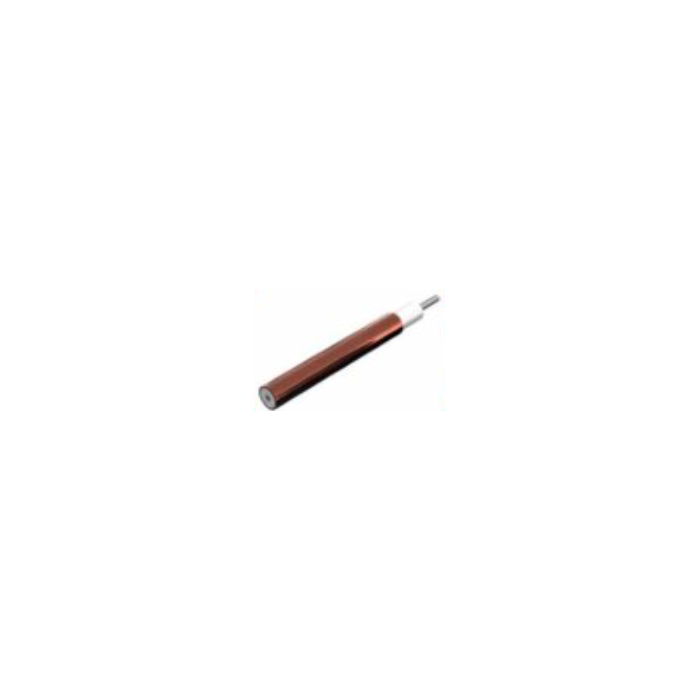

Ce câble coaxial semi-rigide 50Ω est fabriqué selon la norme MIL-DTL-17. Il est doté d’un conducteur central en cuivre soudé plaqué argent, d’un diélectrique en PTFE et d’un conducteur externe en cuivre étamé. Il est conçu pour résister à des températures extrêmes et à des environnements rigoureux tout en maintenant une excellente intégrité du signal.

Avantages :

• Faible perte d’atténuation sur une large bande de fréquences
• Excellente efficacité de blindage contre les interférences
• Conforme RoHS
• Haute tenue en tension et résistance aux hautes fréquences
• Température de fonctionnement étendue (-40°C à +125°C)

Caractéristiques principales :

Dimensions

• Diamètre du conducteur central : 0,0362 in (0,9195 mm)
• Diamètre du conducteur externe : 0,141 in (3,581 mm)
• Longueur maximale : 20 ft (6,10 m)
• Rayon de courbure minimal : 0,075 in (1,905 mm)
• Poids : 3,29 lbs/100 ft (4,94 kg/100 m)

Matériaux

• Conducteur central : Cuivre soudé plaqué argent (SPCW)
• Conducteur externe : Cuivre étamé
• Diélectrique : PTFE

Performances électriques

• Impédance : 50 Ohms
• Capacité : 29,0 pF/ft (95,2 pF/m)
• Tension de claquage : 9600 VRMS @ 60 Hz
• Tension d’extinction corona : 1900 VRMS @ 60 Hz
• Fréquence de mode d’ordre supérieur : 34,0 GHz

Atténuation typique (dB/100 ft)

• 0,5 GHz : 7,6 dB
• 1,0 GHz : 11,3 dB
• 5,0 GHz : 27,6 dB
• 10,0 GHz : 41,6 dB
• 18,0 GHz : 59,6 dB
• 26,5 GHz : 76,2 dB

Puissance maximale (Watts @ 20°C)

• 0,5 GHz : 483,5 W
• 1,0 GHz : 336,2 W
• 5,0 GHz : 140,4 W
• 10,0 GHz : 94,6 W
• 18,0 GHz : 66,8 W
• 26,5 GHz : 52,7 W

Applications :

• Équipements de test RF et micro-ondes
• Systèmes de communication militaire et aérospatiale
• Intégration dans des modules RF haute fréquence
• Applications industrielles nécessitant un blindage élevé
