Câble coaxial semi-rigide en cuivre (DC - 67 GHz) : UT-034-M17 | MICRO-COAX

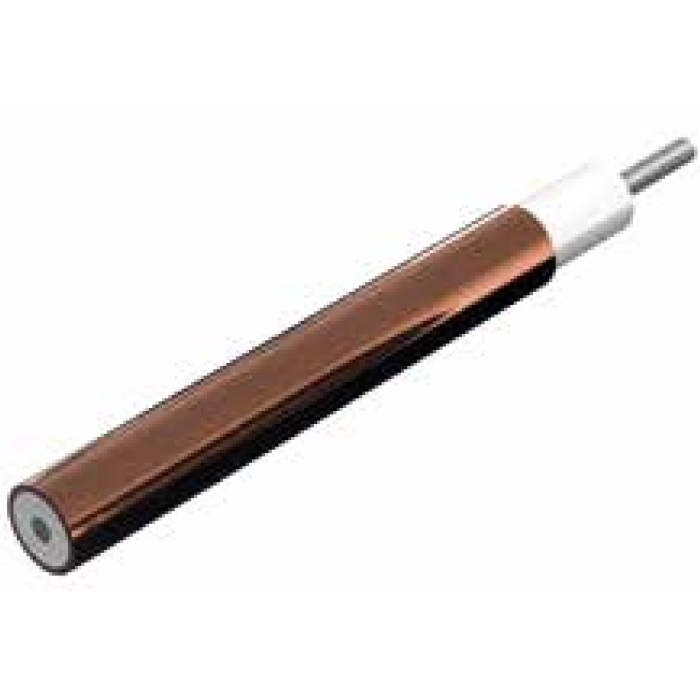

Le câble UT-034-M17 de Micro-Coax est un câble coaxial semi-rigide en cuivre conçu pour offrir des performances de transmission exceptionnelles. Grâce à sa faible perte de signal, son excellent blindage et sa large plage de fréquences, il est parfaitement adapté aux environnements critiques comme les communications, le militaire ou l’aérospatiale.

Avantages :

• Performance exceptionnelle avec une perte de signal minimale
• Faible VSWR sur toute la plage de fréquences
• Blindage efficace pour réduire les interférences

Caractéristiques principales :

Dimensions :

• Diamètre extérieur du conducteur : 0.0864 m (3.40 in)
• Diamètre du conducteur central : 0.034 m (1.34 in)
• Longueur maximale : 45 m (150 ft)

Caractéristiques mécaniques :

• Température d'intégrité du conducteur extérieur : 150°C
• Rayon intérieur minimum plié : 1.27 mm (0.050 in)
• Rayon intérieur minimum plié après recuit : 2.54 mm (0.100 in)

Caractéristiques électriques :

• Capacité : 96 pF/m
• Tension d'extinction corona : >5000 V RMS @ 60Hz
• Résistance à la tension : >10000 V RMS @ 60Hz
• Fréquence maximale : >110 GHz

Puissance maximale admissible :

• DC : 200 W @ 20°C
• 0.5 GHz : 87 W @ 20°C
• 0.9 GHz : 61 W @ 20°C

Applications :

• Systèmes de communication haute fréquence
• Équipements militaires
• Applications aérospatiales
• Environnements nécessitant une faible perte et une haute fiabilité
