Downconverter, 4 canaux (18 GHz - 40 GHz) : NDR504 | EPIQ

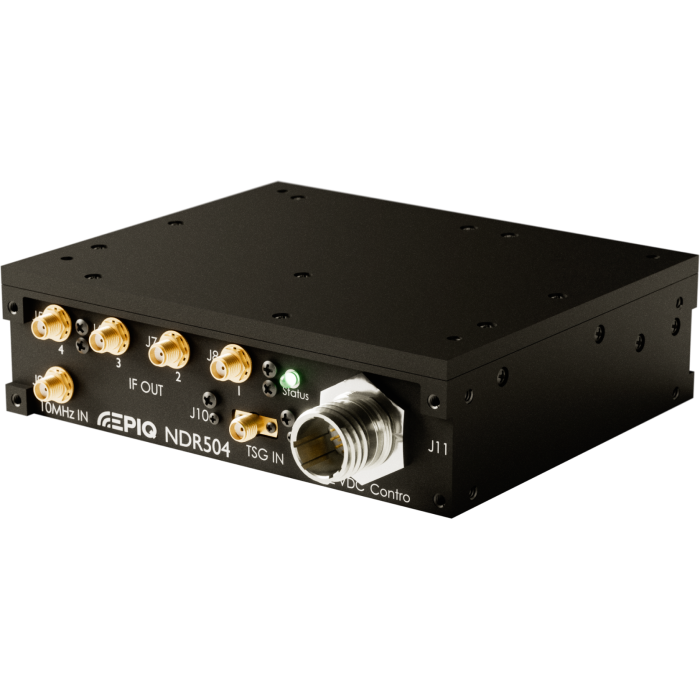

Le NDR504 d'Epiq Solutions est un downconverter 4 canaux compact permettant la conversion de signaux RF dans la bande des 18 à 40 GHz vers une sortie IF inférieure à 18 GHz. Conçu pour répondre aux exigences croissantes des systèmes d’interception, de test ou de surveillance RF couvrant les bandes mmWave (5G et au-delà), il constitue une solution COTS (Commercial Off-The-Shelf) prête à l'emploi, remplaçant les architectures personnalisées coûteuses. Ce convertisseur est idéal pour des déploiements au sol, embarqués ou aériens.

Avantages :

• Format ultra-compact : 122 x 145 x 41 mm pour une intégration facilitée
• Opération cohérente en phase sur les 4 canaux
• Canal de test dédié pour la calibration en mission
• Conception robuste pour environnements sévères (jusqu’à 30 000 pieds d’altitude)
• Solution standard et modulaire : compatible avec les SDRs jusqu’à 18 GHz

Caractéristiques principales :

• Plage de fréquence RF : 18 à 40 GHz
• Sortie IF : 2 à 18 GHz
• Pré-sélecteurs 2 bandes : 18-26,5 GHz et 26,5-40 GHz
• Gain typique : 30 dB | Facteur de bruit : 12 dB
• IIP3 typique : +3 dBm | Qrr : 156 nC | Trr : 74 ns
• Nombre de canaux : 4, avec alignement de longueur et cohérence de phase
• Canal de test : de 0,5 à 18 GHz en entrée, upconverti vers 18-40 GHz
• Commande : RS-232 via USB ou commutateur 1-bit
• Alimentation : +12 VDC / 45 W
• Poids : < 1,2 kg
• Température de fonctionnement : -40 à +85 °C

Applications :

• Renseignement d’origine électromagnétique (SIGINT/COMINT)
• Surveillance de spectre 5G/mmWave
• Tests en environnement aéroporté, naval ou terrestre
• Centres d’interception et réseaux distribués
• Calibration embarquée des chaînes de réception multicanaux
