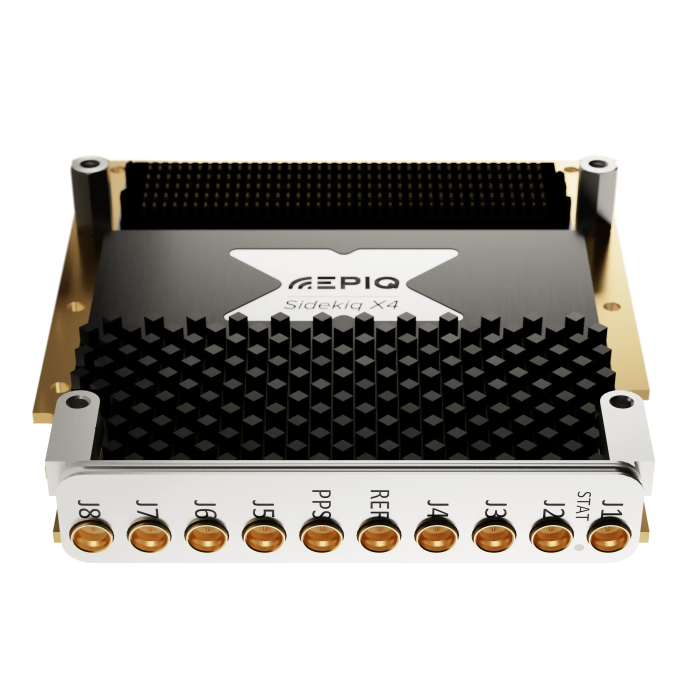

Transceiver RF multicanal large bande (1 MHz - 6 GHz) : Sidekiq X4 | EPIQ

Le Sidekiq X4 est un transceiver RF multicanal ultra-intégré, conçu pour des applications de traitement du signal avancées. Basé sur deux transceivers ADRV9009 d’Analog Devices, il propose jusqu’à 900 MHz de bande instantanée répartie sur quatre canaux RF et s’intègre dans un format FMC (VITA 57.1) compatible avec les environnements VPX 3U et PCIe/Thunderbolt™ 3. Cette solution facilite la conception de systèmes de guerre électronique, de surveillance de spectre, de communication 5G et bien plus encore.

Avantages :

• Architecture flexible : 4 canaux en cohérence de phase ou 2 paires indépendantes
• Bande passante configurable jusqu’à 450 MHz par canal
• Plage de fréquence large : de 1 MHz à 6 GHz en continu
• Préfiltrage RF multi-bande intégré sur les voies RX
• Interfaces standardisées : FMC HPC (VITA 57.1), JESD204b, I²C, GPIO
• Synchronisation et timestamping précis grâce à l’entrée PPS et référence 10 MHz
• Optimisé pour la compacité et la dissipation thermique : 7 à 14 W selon l’usage

Caractéristiques principales :

• 4 récepteurs RF configurables (phase cohérente ou dual large bande)
• Plage de syntonisation RX/TX : 70 MHz à 6 GHz
• Bande passante RF RX : jusqu’à 200 MHz (ou 450 MHz en mode dual)
• Bande passante RF TX : jusqu’à 450 MHz
• Dynamic range optimisé : convertisseurs 16 bits ADC et 14 bits DAC
• Figure de bruit RX typique : 8 dB | IP3 d’entrée : +8 dBm
• Puissance de sortie TX : jusqu’à +5 dBm
• Connecteurs RF disponibles : MMCX, SSMC, SMP
• Ref. horloge : entrée 10 MHz pour verrouillage de phase
• Consommation typique : 7 à 14 W
• Température de fonctionnement : -40 °C à +85 °C

Applications :

• Systèmes de guerre électronique (EW/EA)
• Enregistrement et relecture RF large bande
• Radiocommunications 5G et WLAN 802.11ac/ax
• Surveillance spectrale
• Radio logicielle haute performance (SDR)
• Direction Finding (DF)
• Applications satellite et DRFM
