Description

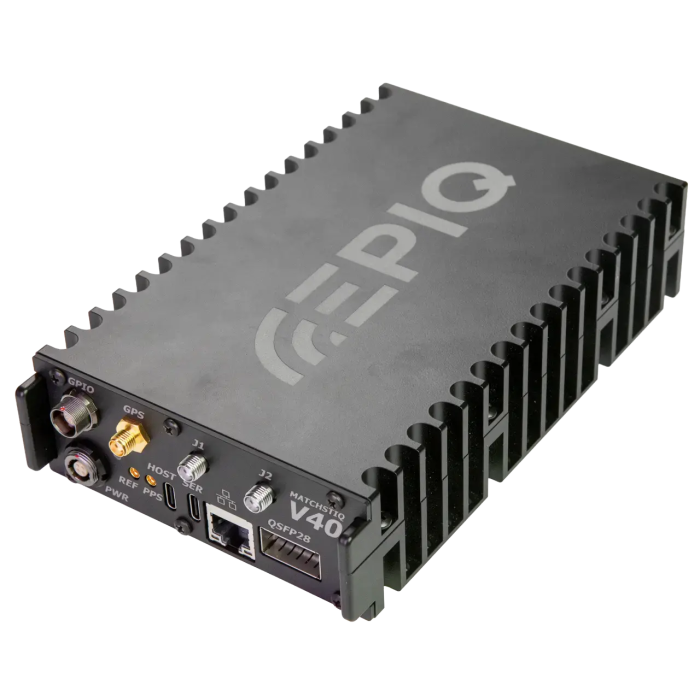

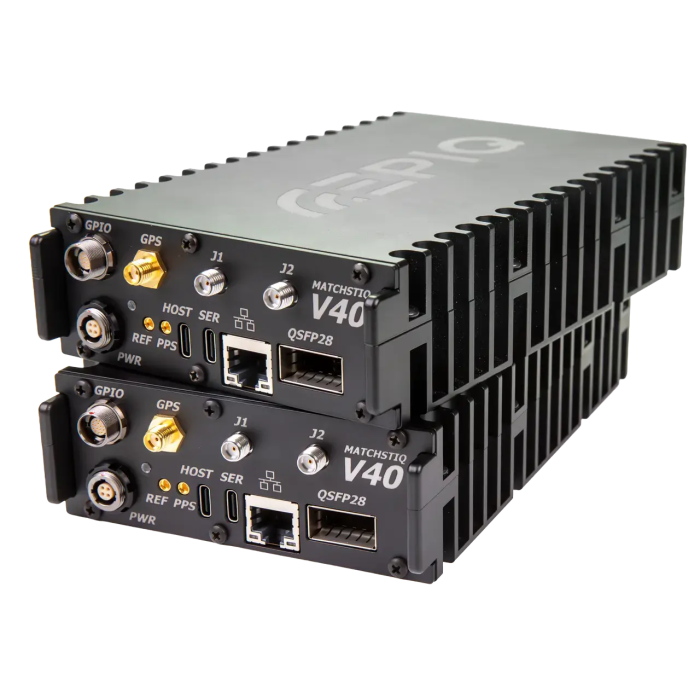

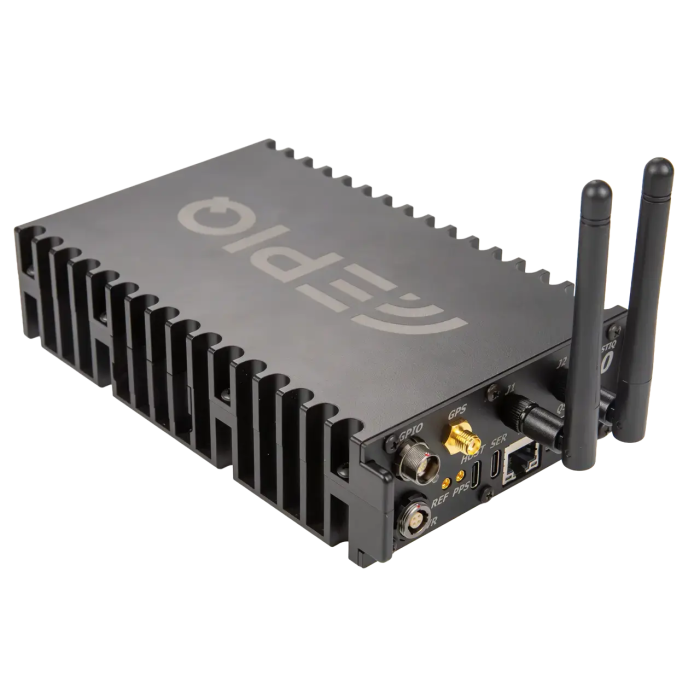

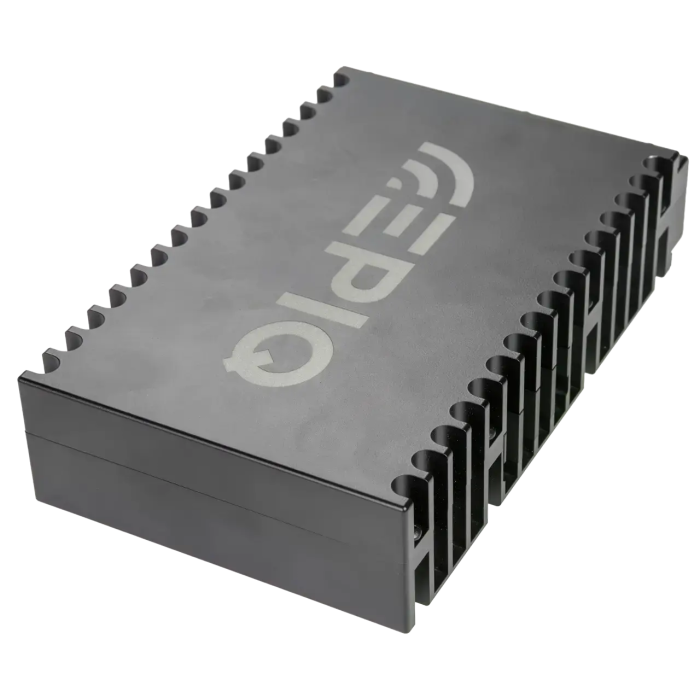

SDR large bande à échantillonnage direct multi-GHz : Matchstiq™ V40 est une plateforme radio logicielle (SDR) haute performance intégrant un front-end RF à échantillonnage direct jusqu’à 9 GHz, un FPGA AMD Versal Adaptive SoC et une interface 100 GbE VITA 49, le tout dans un boîtier compact à faible SWaP.
Le Matchstiq™ V40 combine le circuit RF Analog Devices AD9084 Apollo MxFE et une architecture numérique à faible latence permettant jusqu’à 2 GHz de bande instantanée en réception et en émission. Il est conçu pour les applications nécessitant une grande flexibilité, une reconfiguration rapide et des performances RF élevées.
Avantages
- Architecture à échantillonnage direct de 1 MHz à 9 GHz
- 2 GHz de bande instantanée exploitable en Rx et Tx
- Faible latence et sauts de fréquence < 1 µs
- Interface 100 GbE VITA 49 pour streaming IQ haut débit
- Plateforme ouverte avec FPGA et CPU accessibles
- Format compact et robuste adapté aux environnements contraints
Caractéristiques principales
- Plage de fréquences : 1 MHz à 9 GHz
- Bande instantanée maximale : 2 GHz
- Architecture RF : échantillonnage direct
- Canaux RF : 1 canal physique Rx / 1 canal physique Tx
- FPGA : AMD Versal XCVM1302 Adaptive SoC
- CPU : Dual ARM Cortex-A72
- Mémoire : 4 Go DDR4 (PS) + 4 Go DDR4 (PL)
- Stockage : 128 Go eMMC + 128 Mo QSPI Flash
- ADC / DAC : jusqu’à 20 GS/s (ADC) et 28 GS/s (DAC)
- Résolution : ADC 12 bits (jusqu’à 16 bits avec gain de traitement), DAC 16 bits

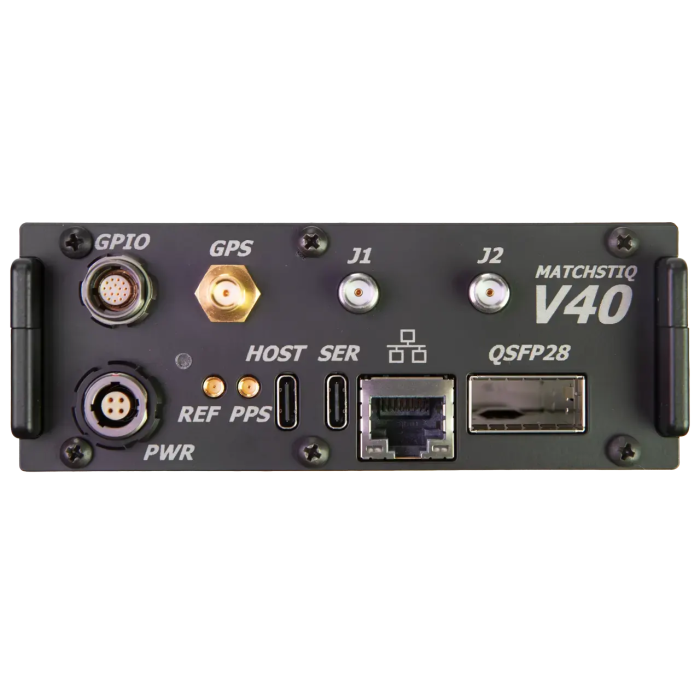

- Interfaces : 100 GbE QSFP28, Ethernet 1 GbE, USB-C, GPIO
- Synchronisation : 10 MHz, PPS, GPS
- Consommation typique : < 40 W
- Dimensions : 178 × 110 × 42 mm
- Poids : 1 kg
Applications typiques
- SIGINT et surveillance spectrale large bande
- Digital Radio Head avec déport RF via fibre optique
- Counter-UAS et guerre électronique
- Récepteurs à balayage ultra-rapide
- Génération de formes d’onde arbitraires
- Test & mesure RF large bande
- 5G / 6G et communications avancées
Pourquoi choisir « Matchstiq™ V40 »
Le Matchstiq™ V40 se distingue par son architecture RF à échantillonnage direct jusqu’à 9 GHz associée à une bande instantanée de 2 GHz et une latence extrêmement faible. Sa plateforme FPGA et CPU ouverte, combinée au streaming 100 GbE VITA 49, en fait une solution idéale pour les architectures SDR modernes, distribuées et évolutives, là où les contraintes de SWaP sont critiques.
