Module de distribution RF compacte, commutation multibande (jusqu'à 18,5 GHz) : NDR50 | EPIQ

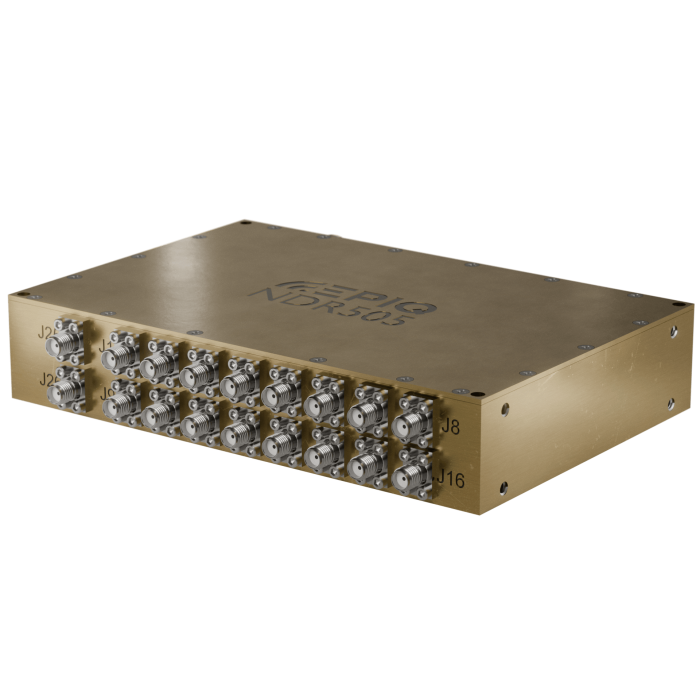

Le NDR505 est un module de conditionnement de signal RF conçu pour commuter des réseaux d'antennes vers un SDR ou tuner cohérent en phase 4 canaux jusqu’à 18 GHz. Il permet de gérer simultanément des entrées multibandes (basses, hautes et pleine bande) tout en assurant un ajustement de gain, une réponse en fréquence propre et une commutation ultra-rapide. Conçu pour les applications de radiogoniométrie, identification de signaux et plateformes embarquées, il s’intègre parfaitement avec les SDR Epiq haute performance.

Avantages :

• Commutation de 3 plages de fréquences : basse bande, haute bande et large bande
• Entrée de test intégrée pour la calibration des voies
• Réglage de gain double niveau pour compenser les longueurs de câble
• Commutation rapide < 150 µs après commande
• Design durci pour environnements sévères et applications aéroportées
• Phase cohérente garantie entre les groupes de 4 canaux

Caractéristiques principales :

• Plage de fréquence :
  • Bande 1 (basse) : 475 MHz à 4,25 GHz
  • Bande 2 (haute) : 4 GHz à 18,5 GHz
  • Bande 3 (pleine bande) : 0,4 GHz à 18,5 GHz
• Entrées de test : 400 MHz à 18,5 GHz
• Gain typique :
  • Basse bande : 27 à 35 dB
  • Haute bande : 26 à 40 dB
  • Pleine bande : 1 à 15 dB
• Insertion Loss : 3 dB (chemin direct), 9 dB (chemin conditionné)
• Poids : 1,3 kg
• Dimensions : 162 x 108 x 31 mm
• Consommation : 50 W | Alimentation : +12 VDC
• Interface : connecteurs SMA, interface numérique D38999
• Température de fonctionnement : -40 à +85 °C
• Altitude maximale : 35 000 pieds

Applications :

• Radiogoniométrie (DF)
• Identification et analyse de signaux
• Surveillance de spectre RF multisources
• Systèmes SDR à cohérence de phase
• Applications aéroportées ou embarquées
