Tuner micro-ondes rackable 8 canaux (20 MHz - 18 GHz) : NDR888 | EPIQ

Le NDR888 est une plateforme tuner micro-ondes hautes performances, dotée de 8 canaux RF indépendants ou cohérents en phase, avec une couverture de 20 MHz à 18 GHz. Chaque canal fournit une sortie analogique IF centrée sur 1 GHz avec une bande passante instantanée de 500 MHz. Ce système est conçu autour d’une architecture superhétérodyne à faible bruit de phase, permettant une excellente dynamique de réception et une immunité aux produits parasites. Idéal pour des applications ELINT, DF, SATCOM ou bancs de test intensifs.

Avantages :

• 8 canaux RF indépendants ou cohérents en phase
• Couverture ultra-large de 20 MHz à 18 GHz
• Sortie analogique IF centrée sur 1 GHz
• Bande passante instantanée de 500 MHz par canal
• Architecture superhétérodyne à haut SFDR (90 dB)
• Tuning ultra-rapide : < 100 µs (option 50 µs)
• Commutation & pilotage Ethernet, 2 ports GbE (4 canaux par port)

Caractéristiques principales :

• Format : rack 1U standard 19”
• Poids : 7,7 kg
• Consommation typique : 140 W (18 W par canal)
• Température de fonctionnement : -40 à +70 °C

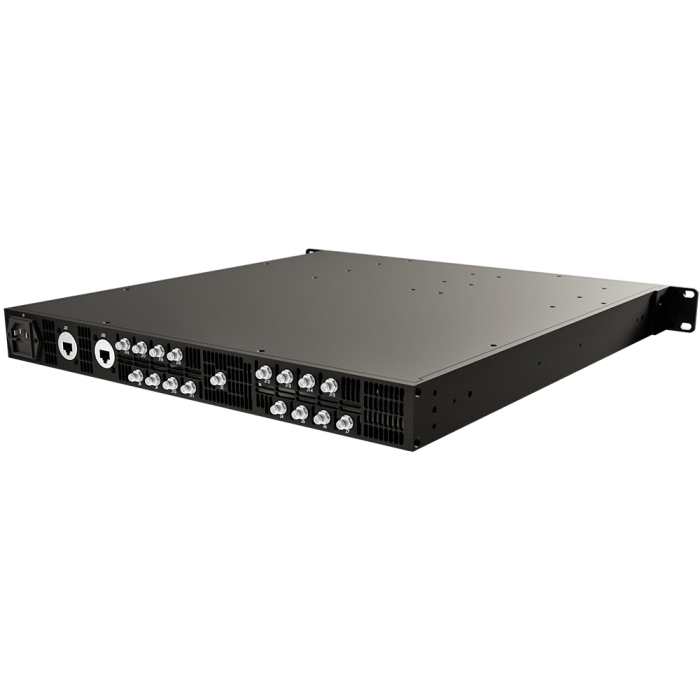

• Connecteurs RF : SMA, accès panneau arrière
• Horloge interne : OCXO 100 MHz | Entrée réf. 10 MHz
• Plage de gain : 40 dB par pas de 1 dB
• IIP3 typique : +2 dBm | Figure de bruit : 15 dB
• Architecture numérique basée sur Xilinx Zynq SoC
• Interfaces USB pour configuration initiale & mises à jour firmware

Applications :

• ELINT / SIGINT
• Radiogoniométrie (DF) et géolocalisation multicanal
• Récepteurs frontaux pour chaînes SDR haute performance
• Systèmes SATCOM large bande
• Bancs de test RF multi-canaux haute dynamique
