Description

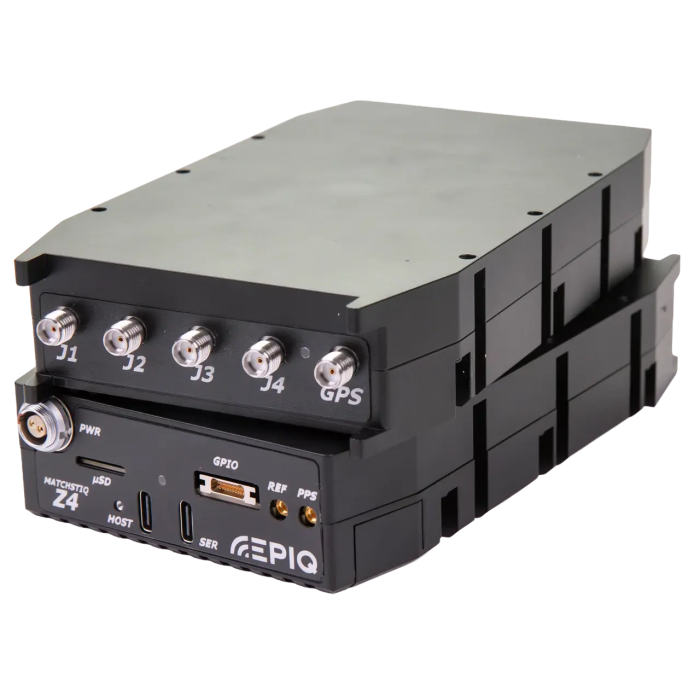

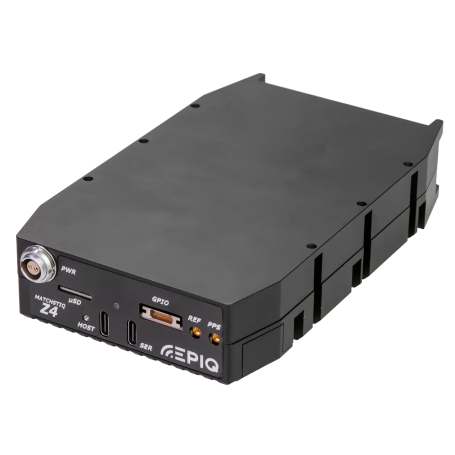

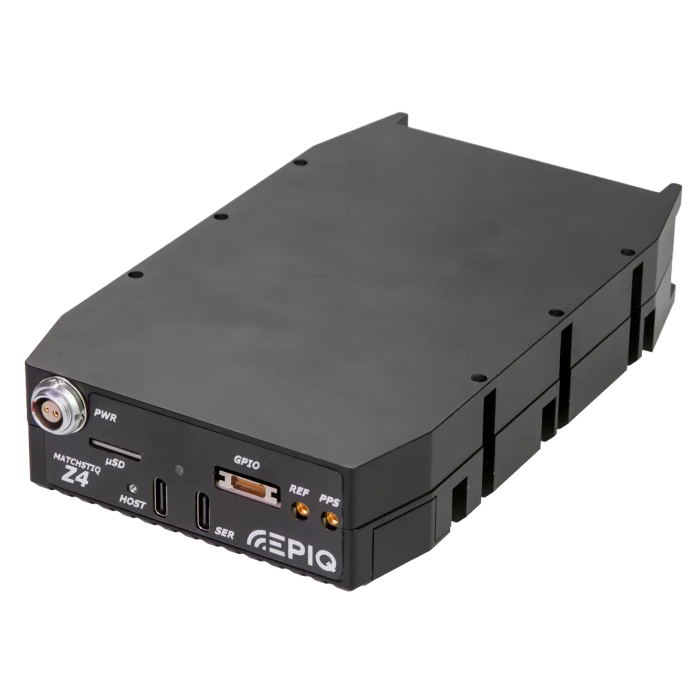

Radio logicielle SDR 4 canaux 6 GHz à faible SWaP : Matchstiq™ Z4 est une plateforme SDR compacte et modulaire optimisée pour les applications nécessitant une faible consommation énergétique, une autonomie sur batterie et un traitement embarqué. Elle intègre quatre ports RF configurables en réception ou en émission, un FPGA Zynq UltraScale+ avec CPU ARM et des modes avancés de gestion d’énergie.
Conçu pour fonctionner de manière totalement autonome, le Matchstiq™ Z4 permet l’acquisition, l’analyse et l’enregistrement de signaux RF sans hôte externe, tout en supportant des scénarios de veille ultra-basse consommation avec réveil sur événement, temps ou position GPS.
Avantages
- Plateforme SDR 4 canaux configurable en Rx et/ou Tx
- Fonctionnement indépendant ou cohérent des canaux pour DF
- Faible consommation énergétique avec modes Micro Power et Low Power
- Réveil sur événement via RTC, GPS ou GPIO
- Traitement embarqué autonome sans PC externe
- Format compact et robuste adapté aux déploiements terrain
Caractéristiques principales
- Plage de fréquences : 10 MHz à 6 GHz
- Bande instantanée maximale : jusqu’à 50 MHz par canal
- Canaux RF : jusqu’à 4 canaux assignables Rx ou Tx
- Fonctionnement : canaux indépendants ou cohérents
- FPGA : Zynq UltraScale+ ZU7
- CPU : Quad-core ARM Cortex-A53 64 bits
- Mémoire : 4 Go DDR4 (PS) + 4 Go DDR4 (PL)
- Stockage : 128 Go eMMC + 2 emplacements M.2 2280 (options usine)
- ADC / DAC : 16 bits
- Fréquence d’échantillonnage max : 61,44 MS/s
- SFDR typique : 80 dBc (Rx), 70 dBc (Tx)
- Synchronisation : 10 MHz, PPS, GPS

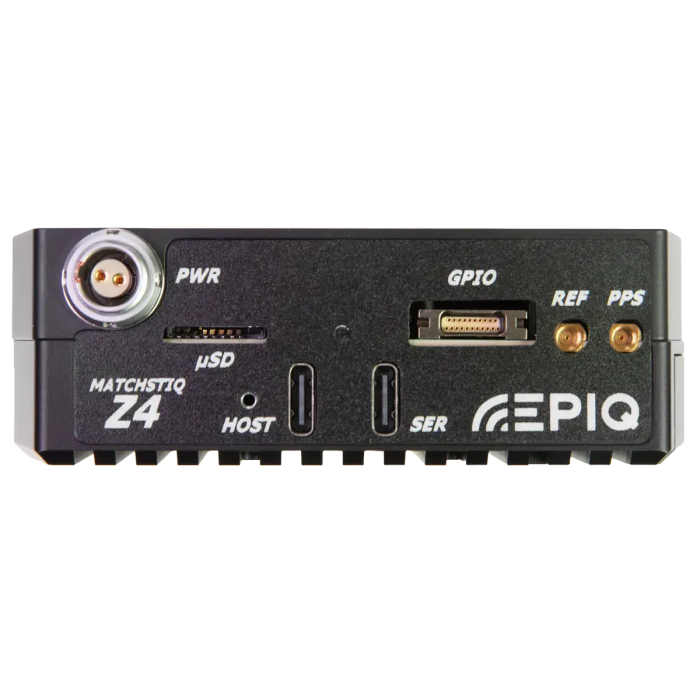

- Interfaces : USB 3.0, USB-C, GPIO, microSD
- Alimentation : 9 à 28 Vdc
- Consommation : <72 mW (Micro Power), <120 mW (Low Power), 10–20 W (Full Power)
- Dimensions : 152 × 89 × 29 mm
- Poids : 0,55 kg
Applications typiques
- Surveillance spectrale autonome
- Direction Finding (DF) multi-canaux
- Applications Counter-UAS
- Payload UAS / drones
- Systèmes leave-behind à réveil programmé
- Enregistrement RF terrain avec stockage embarqué
- Test & mesure RF portable
Pourquoi choisir « Matchstiq™ Z4 »
Le Matchstiq™ Z4 se distingue par sa flexibilité multi-canaux, sa gestion avancée de l’énergie et sa capacité à fonctionner en SDR totalement autonome. Sa combinaison unique de 4 ports RF configurables, de modes de veille ultra-basse consommation et de traitement embarqué en fait une solution idéale pour les déploiements RF exigeants en environnements contraints.
