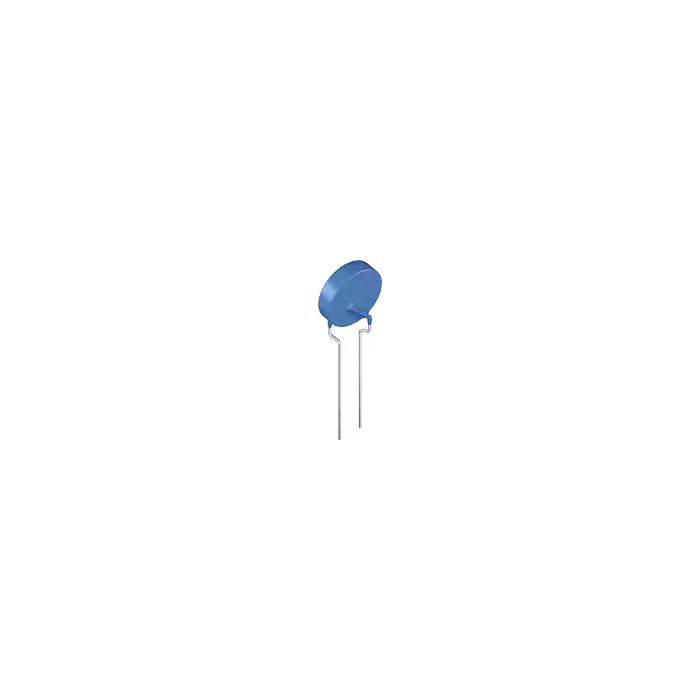

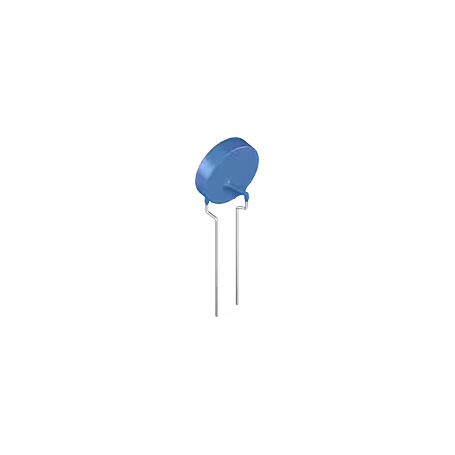

Thermistance PTC – Protection surcourant et limitation d’appel secteur jusqu’à 1000 V : Série C7/C14 | TDK - EPCOS

Les PTC de la série C7/C14 sont des thermistances à disque plombé conçues pour assurer une protection contre les surcourants et une limitation du courant d’appel dans les circuits d’alimentation AC et DC haute tension. Ces composants remplacent efficacement les résistances de puissance fixes pour la charge de condensateurs de bus DC, tout en apportant une fonction de sécurité intrinsèque grâce à leur comportement à coefficient de température positif. En cas de surcharge, leur résistance augmente fortement, limitant immédiatement le courant et protégeant le circuit en aval.

Avantages :

• Double fonction : limitation du courant d’appel et protection surcourant/surcharge.
• Comportement auto-protecteur en cas de défaut de relais, court-circuit interne ou surcharge capacitive.
• Pas de dommage en cas de connexion directe à la tension maximale d’utilisation.
• Adaptés aux bus DC haute tension jusqu’à 1000 V selon les modèles.
• Bornes sans plomb pour compatibilité RoHS.
• Stabilité thermique élevée assurant un fonctionnement répétitif sur de nombreux cycles.
• Large gamme de résistances pour optimiser la charge des condensateurs et la protection contre les défauts.

Caractéristiques principales :

• Technologie : thermistance PTC à disque plombée.
• Tension maximale : 260 V à 1000 V selon série.
• Tension bus DC admissible : jusqu’à 800 V ou 1000 V selon modèle.
• Résistance froide : de 25 Ω à plus de 1100 Ω selon type.
• Température de référence : typiquement 115 à 130 °C selon la version.
• Capacité thermique : 0,4 à 2,1 J/K selon diamètre.
• Temps thermique : 70 à 120 s selon format.
• Durabilité : plus de 100 000 cycles de charge de condensateur.
• Domaine d’utilisation : de −40 °C à +125 °C (hors tension), jusqu’à +85 °C en fonctionnement sous tension.
• Dimensions disque : diamètre 9 à 15 mm, épaisseur 5,5 à 7,5 mm.

Applications typiques :

• Limitation du courant d’appel de condensateurs de bus DC.
• Protection surcourant dans les convertisseurs, variateurs et onduleurs.
• Charge de condensateurs de filtrage haute énergie.
• Équipements industriels, systèmes d’automatisation et servo-drives.
• Alimentations à découpage et blocs d’alimentation haute tension.
• Topologies monophasées, triphasées ou DC.

Pourquoi choisir les thermistances PTC série C7/C14 :

• Sécurité intrinsèque grâce à la montée rapide de résistance en cas de surcharge.
• Fonctionnement fiable même en cas de défaillance du relais de by-pass.
• Cycle de vie très élevé pour les charges répétitives de condensateurs.
• Solution compacte remplaçant des résistances de puissance encombrantes et dissipatives.
• Adaptée aux architectures haute tension jusqu’à 1000 V AC/DC.
• Support technique ES France pour le dimensionnement dans les applications motor control, drives et alimentations.

Spécifications et modèles disponibles :
