Description

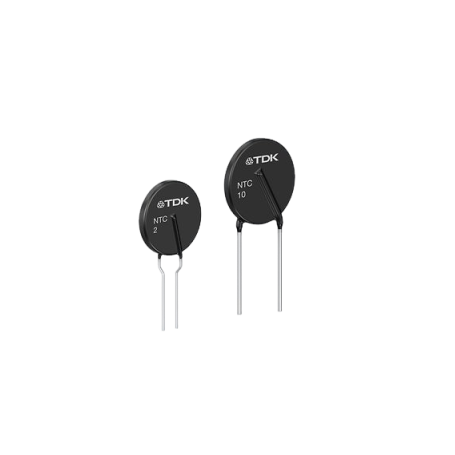

La série P13 regroupe des thermistances NTC de limitation d’appel de courant (ICL) destinées à protéger les circuits d’alimentation contre les courants d’appel élevés au démarrage. Ces composants traversants sont conçus pour les applications industrielles exigeantes, telles que les alimentations à découpage et les moteurs à démarrage progressif, où la fiabilité et la stabilité électrique sont essentielles.
Avantages :
Les thermistances NTC P13 permettent de réduire efficacement les contraintes électriques et thermiques lors de la mise sous tension, tout en assurant une excellente tenue dans le temps.
- Limitation efficace du courant d’appel pour protéger les composants en aval.
- Caractéristiques électriques stables sur la durée et dans des environnements sévères.
- Revêtement ignifugé conforme UL 94 V-0 pour une sécurité renforcée.
- Large plage de valeurs de résistance pour s’adapter à de multiples architectures d’alimentation.
Caractéristiques principales :
La série P13 est optimisée pour une intégration simple et robuste dans les équipements de puissance.
- Type : Thermistance NTC pour limitation d’appel de courant (ICL)
- Plage de résistance R25 : de 1 Ω à 120 Ω (±20 %)
- Courant maximal (Imax) : jusqu’à 7,5 A selon la version
- Puissance maximale : 3,8 W à 25 °C
- Température nominale : 25 °C
- Catégorie climatique : 40 / 170 / 21
- Fils : cuivre étamé, coudés
- Certifications : UL, IEC, VDE, CQC
Applications typiques :
Grâce à leur comportement thermique et électrique maîtrisé, les thermistances NTC de la série P13 sont adaptées à de nombreux équipements industriels et électroniques de puissance.
- Alimentations à découpage (SMPS)
- Circuits de limitation d’appel de courant secteur
- Démarrage progressif de moteurs
- Équipements industriels et électroniques grand public
Pourquoi choisir la série P13 :
La série P13 constitue une solution éprouvée pour la protection des alimentations et la maîtrise des courants transitoires. Elle combine robustesse thermique, stabilité électrique et conformité aux principales normes internationales, tout en offrant une large gamme de résistances et de courants pour s’adapter précisément aux contraintes de chaque design.
Spécifications et modèles disponibles :
| Référence type | R25 (Ω) | Imax (A) | Capacité test 230 V AC (µF) | Rmin à Imax (Ω) |
|---|
| B57213P0109M3*1 |
1 |
7,5 |
470 |
0,043 |
| B57213P0259M3*1 |
2,5 |
6,5 |
470 |
0,066 |
| B57213P0509M3*1 |
5 |
6 |
470 |
0,092 |
| B57213P0100M3*1 |
10 |
5 |
470 |
0,130 |
| B57213P0470M3*1 |
47 |
3 |
470 |
0,359 |
