Description

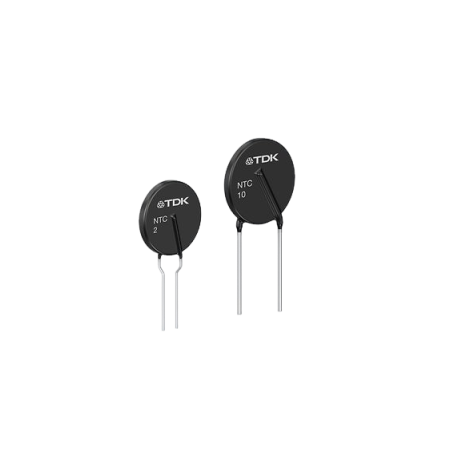

La série P27 regroupe des thermistances NTC de forte puissance dédiées à la limitation du courant d’appel lors de la mise sous tension d’équipements électriques et électroniques. Conçue pour encaisser des courants élevés et des énergies importantes, cette gamme s’adresse aux applications industrielles et de puissance nécessitant une protection robuste et fiable à l’entrée secteur.
Avantages :
Grâce à leur conception massive et à leur forte capacité thermique, les thermistances NTC P27 assurent une réduction efficace des contraintes électriques tout en garantissant une excellente tenue dans le temps.
- Limitation efficace des courants d’appel élevés, jusqu’à 24 A selon les versions.
- Capacité énergétique élevée (jusqu’à 200 J) adaptée aux charges capacitives importantes.
- Grande robustesse thermique avec une puissance maximale de 10 W à 25 °C.
- Revêtement ignifugé conforme UL 94 V-0 pour une sécurité renforcée.
Caractéristiques principales :
La série P27 est optimisée pour les environnements industriels sévères et les applications à forte énergie d’appel.
- Type : Thermistance NTC de limitation d’appel de courant (ICL)
- Plage de résistance R25 : de 0,5 Ω à 10 Ω (±20 %)
- Courant maximal Imax : jusqu’à 24 A (selon la valeur de résistance)
- Énergie admissible : jusqu’à 200 J
- Puissance maximale : 10 W à 25 °C
- Catégorie climatique : 55 / 170 / 21
- Dimensions typiques : 31 × 7 × 39 mm
- Certifications : UL 1434
Applications typiques :
Les thermistances NTC P27 sont particulièrement adaptées aux équipements de puissance soumis à des appels de courant importants au démarrage.
- Alimentations à découpage industrielles de forte puissance
- Entrées secteur avec fortes capacités de filtrage
- Démarrage progressif de moteurs et transformateurs
- Équipements industriels, onduleurs et systèmes d’énergie
Pourquoi choisir la série P27 :
La série P27 constitue une solution de référence pour la protection d’entrée secteur des systèmes de puissance. Elle combine forte tenue en courant, capacité énergétique élevée et fiabilité éprouvée, permettant de sécuriser efficacement les composants en aval tout en simplifiant la conception des circuits de démarrage.
| Référence type | R25 (Ω) | Imax (A) | Énergie max (J) | Rmin à Imax (Ω) |
|---|
| B57127P0508M301 |
0,5 |
24 |
200 |
0,011 |
| B57127P0109M301 |
1 |
22 |
200 |
0,013 |
| B57127P0209M301 |
2 |
16 |
200 |
0,022 |
| B57127P0509M301 |
5 |
12 |
200 |
0,033 |
| B57127P0100M301 |
10 |
9 |
200 |
0,058 |
