Description

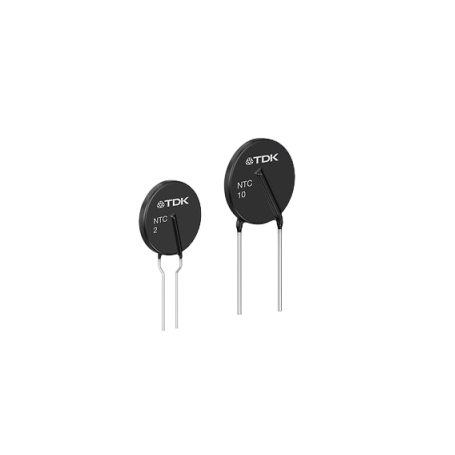

La série S36 regroupe des thermistances NTC de très haute énergie conçues pour la limitation des courants d’appel extrêmement élevés lors de la mise sous tension d’équipements de puissance. Ces composants traversants sont destinés aux architectures où les contraintes en courant, en énergie et en dissipation thermique sont critiques, notamment dans les systèmes industriels et énergétiques de forte puissance.
Avantages :
Grâce à leur conception massive et à leur capacité thermique exceptionnelle, les thermistances NTC S36 assurent une protection efficace et durable des étages d’entrée secteur.
- Limitation d’appel de courant jusqu’à 35 A, adaptée aux systèmes très énergétiques.
- Capacité énergétique très élevée atteignant 750 J, idéale pour de fortes capacités de filtrage.
- Excellente robustesse thermique avec une puissance maximale de 25 W à 25 °C.
- Revêtement ignifugé conforme UL 94 V-0 pour une sécurité renforcée.
Caractéristiques principales :
La série S36 est optimisée pour les environnements sévères et les applications à très forte énergie d’appel.
- Type : Thermistance NTC de limitation d’appel de courant (ICL)
- Plage de résistance R25 : de 2 Ω à 20 Ω (±25 %)
- Courant maximal Imax : jusqu’à 35 A
- Énergie admissible : jusqu’à 750 J
- Puissance maximale : 25 W à 25 °C
- Catégorie climatique : 55 / 170 / 21
- Dimensions typiques : 39 × 12 × 44 mm
Applications typiques :
Les thermistances NTC de la série S36 sont destinées aux équipements soumis à des appels de courant extrêmement élevés.
- Alimentations à découpage industrielles très haute puissance
- Entrées secteur avec capacités de filtrage très importantes
- Démarrage progressif de moteurs, transformateurs et redresseurs de puissance
- Systèmes d’énergie, onduleurs industriels, chargeurs haute puissance
Pourquoi choisir la série S36 :
La série S36 représente la solution de référence pour la protection d’entrée secteur à très haute énergie. Elle combine tenue en courant exceptionnelle, capacité énergétique maximale et fiabilité éprouvée, permettant de sécuriser durablement les composants sensibles tout en simplifiant la conception des systèmes de puissance les plus exigeants.
Spécifications et modèles disponibles :
| Référence type | R25 (Ω) | Imax (A) | Énergie max (J) | Rmin à Imax (Ω) |
|---|
| B57136S0209M100 |
2 |
35 |
750 |
0,020 |
| B57136S0309M100 |
3 |
30 |
750 |
0,028 |
| B57136S0509M100 |
5 |
25 |
600 |
0,040 |
| B57136S0100M100 |
10 |
18 |
500 |
0,071 |
| B57136S0200M100 |
20 |
10 |
500 |
0,190 |
