Description

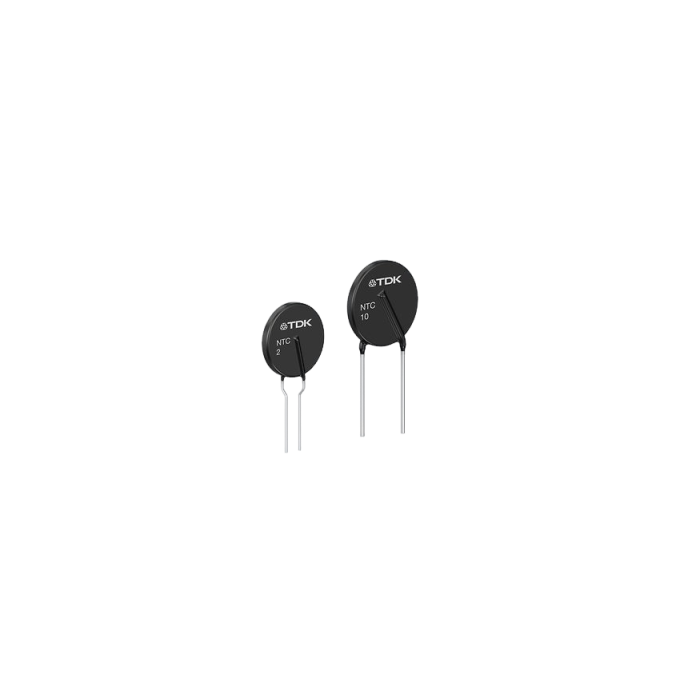

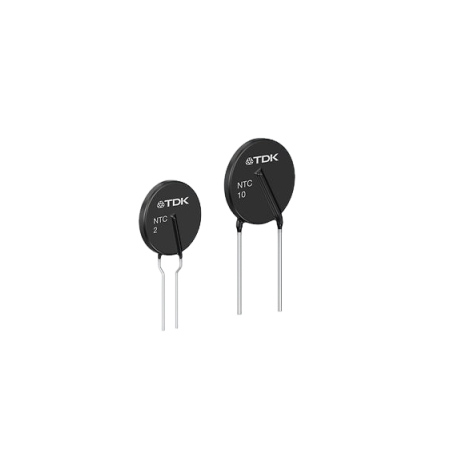

La série S30 regroupe des thermistances NTC de très forte puissance dédiées à la limitation des courants d’appel lors de la mise sous tension d’équipements électriques exigeants. Conçues pour encaisser des courants élevés et des énergies importantes, ces composants traversants s’adressent aux systèmes industriels et de puissance nécessitant une protection robuste et durable à l’entrée secteur.
Avantages :
Grâce à leur masse thermique élevée et à leur conception optimisée, les thermistances NTC S30 permettent de sécuriser efficacement les étages d’entrée tout en garantissant une excellente tenue dans le temps.
- Limitation efficace des appels de courant très élevés, jusqu’à 25 A selon les versions.
- Capacité énergétique élevée atteignant 300 J, adaptée aux charges fortement capacitives.
- Très forte robustesse thermique avec une puissance maximale de 19 W à 25 °C.
- Revêtement ignifugé conforme UL 94 V-0 pour une sécurité accrue.
Caractéristiques principales :
La série S30 est conçue pour les environnements sévères et les applications nécessitant une tenue élevée en courant et en énergie.
- Type : Thermistance NTC de limitation d’appel de courant (ICL)
- Plage de résistance R25 : de 2 Ω à 15 Ω (±25 %)
- Courant maximal Imax : jusqu’à 25 A
- Énergie admissible : jusqu’à 300 J
- Puissance maximale : 19 W à 25 °C
- Catégorie climatique : 55 / 170 / 21
- Dimensions typiques : 33 × 10 × 40 mm
Applications typiques :
Les thermistances NTC de la série S30 sont particulièrement adaptées aux équipements soumis à des appels de courant très importants au démarrage.
- Alimentations à découpage industrielles de forte puissance
- Entrées secteur avec capacités de filtrage élevées
- Démarrage progressif de moteurs, transformateurs et convertisseurs
- Systèmes d’énergie, onduleurs et équipements industriels lourds
Pourquoi choisir la série S30 :
La série S30 constitue une solution de référence pour la protection d’entrée secteur haute énergie. Elle combine tenue en courant exceptionnelle, capacité énergétique élevée et fiabilité éprouvée, permettant de sécuriser durablement les composants en aval tout en simplifiant la conception des circuits de démarrage des systèmes de puissance.
Spécifications et modèles disponibles :
| Référence type | R25 (Ω) | Imax (A) | Énergie max (J) | Rmin à Imax (Ω) |
|---|
| B57130S0209M000 |
2 |
25 |
300 |
0,027 |
| B57130S0409M000 |
4 |
23 |
200 |
0,036 |
| B57130S0509M000 |
5 |
20 |
200 |
0,043 |
| B57130S0100M000 |
10 |
15 |
250 |
0,079 |
| B57130S0150M000 |
15 |
12 |
250 |
0,114 |
